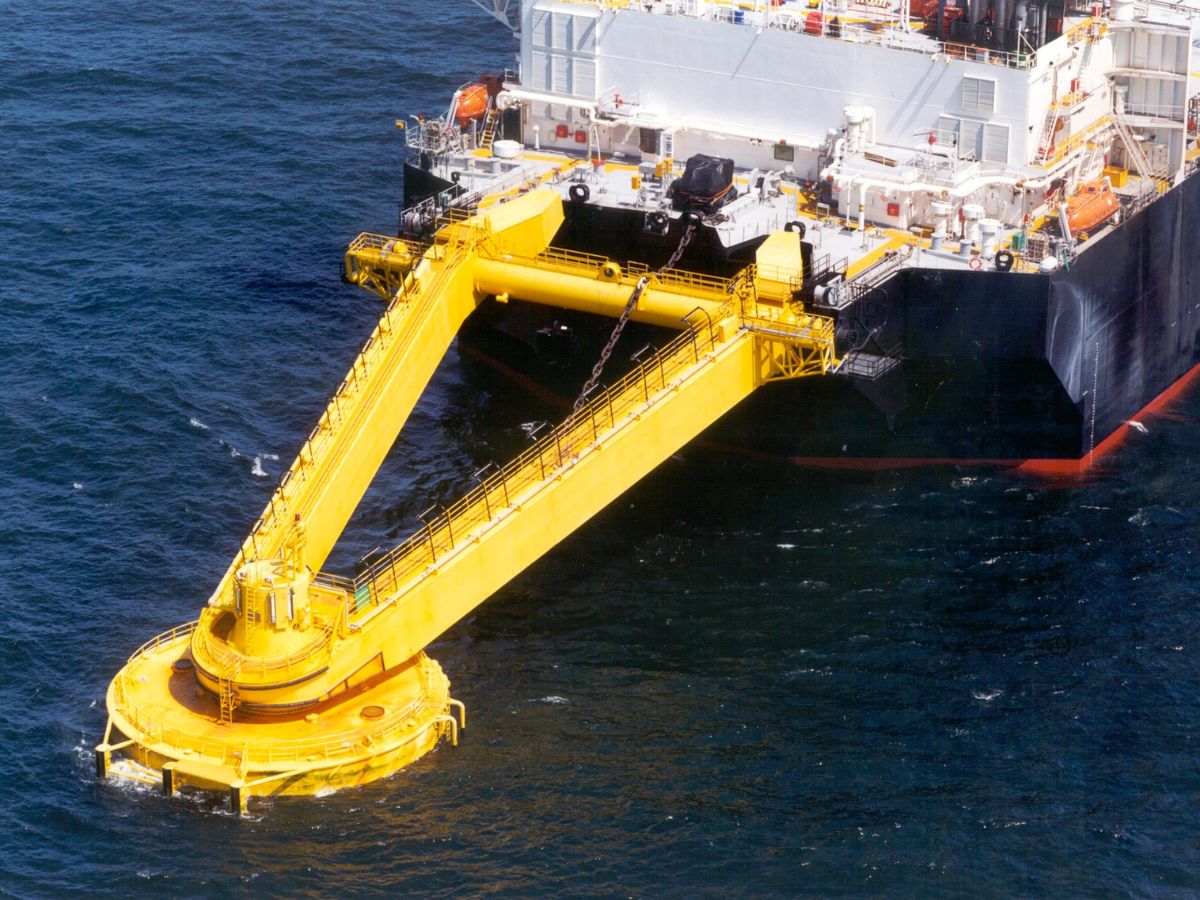

La torre de anclaje es una de las piezas de ingeniería más impresionantes de la industria offshore, una estructura gigantesca que funciona como un punto fijo para que los buques-plataforma giren libremente en el mar
En medio de las olas y los vientos furiosos del mar abierto, gigantescos buques-plataforma, conocidos como FPSOs, necesitan mantenerse estables para producir petróleo y gas de manera segura. La tecnología que permite tal hazaña es un sistema de anclaje por torre, una especie de boya de anclaje colosal que conecta el barco al fondo del mar. Es esta estructura la que permite que la embarcación gire 360 grados para siempre alinearse con las fuerzas de la naturaleza, un principio esencial para la supervivencia en entornos extremos.
Esta torre es mucho más que un punto de fijación. Es un coloso de ingeniería, que pesa más de 5.000 toneladas, que alberga decenas de tubos en su interior. Dentro de ella, un corazón tecnológico — la pila de juntas rotativas — permite el flujo continuo de petróleo, gas y energía mientras el barco gira, haciendo posible la exploración de petróleo en las fronteras más hostiles del planeta.
¿Qué es un FPSO y por qué necesita girar? El principio del «weathervaning»
Un FPSO es una Unidad Flotante de Producción, Almacenamiento y Transferencia. Básicamente, es un tanque de petróleo transformado en una refinería flotante. Recibe el petróleo y el gas de los pozos en el fondo del mar, los procesa a bordo, almacena el petróleo en sus tanques y luego lo transfiere a otros barcos que lo llevarán a la tierra.
-
Hijo de costurera de la zona rural de Ceará que no hablaba inglés conquista una beca de más de 2 millones de reales en Williams College, una de las 10 mejores universidades de Estados Unidos, con todo pagado, incluyendo dormitorio, alimentación y viajes anuales a Brasil.
-
Bill Gates reveló que el verdadero secreto detrás de todo gran logro no es un salto genial, sino pequeñas mejoras repetidas durante años, y los datos de su propia carrera y de la lucha contra el cambio climático prueban que tiene razón.
-
Con 22 mil toneladas de acero, altura casi 3 veces mayor que la Torre Eiffel y un costo de R$ 1,6 mil millones, China levanta el puente más alto del planeta sobre un colosal cañón y reduce un cruce de más de 2 horas a poco más de 2 minutos.
-
Con más de 635 mil médicos, Brasil ve aumentar la competencia en las grandes ciudades y los recién graduados compiten por turnos a un ritmo acelerado, mientras que el interior aún enfrenta escasez.
Para operar de manera segura en un entorno hostil, el FPSO utiliza el principio del «weathervaning». Al igual que un veleta se alinea con el viento, el barco, anclado por un solo punto, gira libremente para apuntar su proa (delante) en la dirección de donde vienen las olas y las corrientes. Al hacer esto, presenta su menor área de superficie a las fuerzas de la naturaleza, minimizando drásticamente el impacto y las cargas sobre la estructura. Esta simple orientación pasiva es lo que permite que una operación de miles de millones de dólares continúe funcionando, en lugar de ser arrancada del lugar por la furia del océano.
La anatomía de la torre, el pivote que conecta el barco al fondo del mar
El sistema de anclaje por torre, o la boya de anclaje, es lo que hace posible el «weathervaning». Está formado por cuatro partes principales:
La estructura de la torre: una inmensa construcción de acero que permanece fija en relación al fondo del mar. Pasa a través del casco del barco y sirve como punto de conexión para las anclas y los tubos.
El sistema de rodamientos: componentes de alta precisión que permiten que el barco, con sus miles de toneladas, gire suavemente alrededor de la torre fija.
Las líneas de anclaje: una serie de cadenas y cables de acero o poliéster que conectan la base de la torre a anclas especiales fijadas en el lecho marino.
La Pilha de Juntas Rotativas (Swivel Stack): aquí es donde ocurre la verdadera ‘magia’ de la ingeniería. Imagina intentar descargar un camión cisterna mientras gira en círculos sin parar. El swivel stack es la solución a este problema: una torre de anillos rotativos de alta precisión que permite que el petróleo, el gas, la energía y los datos pasen de los tubos fijos al barco en movimiento, sin que nada se enrede o se rompa.
Interna, externa o desconectable, los tres tipos de boya de anclaje
No existe un modelo único de torre de anclaje. El diseño se adapta a las condiciones de cada campo de petróleo. Hay tres tipos principales:
Torre interna: integrada dentro del casco del barco, es la solución más robusta y la preferida para los entornos más severos del mundo, como el Mar del Norte. Es capaz de soportar cargas extremas y un gran número de tubos.
Torre externa: montada en la proa del barco, como un brazo proyectado hacia fuera. Es una solución más barata y rápida de instalar, ideal para la conversión de tanques de petróleo ya existentes y para operar en condiciones de mar más moderadas, como en la costa de África.
Torre desconectable: esta es la versión ‘James Bond’ de la tecnología, diseñada para regiones con riesgo de huracanes o icebergs. En un escenario de emergencia, el barco ejecuta una maniobra extraordinaria: se suelta de la torre, que se hunde a una profundidad segura, y navega lejos del peligro. Una vez pasada la tormenta, regresa y se reconecta, como una nave espacial atracando en una estación.
El caso del FPSO Skarv, la torre diseñada para una tormenta de 100 años
El FPSO Skarv, que opera en el Mar de Noruega, es un ejemplo de la ingeniería llevada al límite. Su sistema de anclaje por torre fue diseñado para soportar cargas superiores a 5.000 toneladas. La razón de esta capacidad colosal fue un requisito de seguridad rigurosa: el barco necesitaba ser capaz de sobrevivir a una tormenta de 100 años incluso en «condición de barco inoperante», es decir, con una pérdida total de energía a bordo. Esta filosofía de seguridad llevó a un diseño de torre de una escala y robustez sin precedentes.
¿Torre o anclas esparcidas? La elección que define la seguridad del proyecto
La alternativa a una boya de anclaje de torre es el sistema de anclaje por esparcimiento, donde el barco está fijado por múltiples anclas en varios puntos, manteniendo una orientación fija. Aunque es una solución viable para aguas más tranquilas y con vientos y olas de dirección predecible, tiene desventajas claras.
Al final, la elección es entre luchar contra el océano o bailar con él. Mientras que el anclaje por esparcimiento intenta resistir la fuerza bruta de la naturaleza, la torre de anclaje utiliza la inteligencia de la ingeniería para alinearse con ella, demostrando que, en el entorno más hostil del mundo, la solución más segura no es la más rígida, sino la más flexible.
-
-
-
-
-
-
