La Ingeniería Brasileña Excavó en la Serra do Mar la Catedral Subterránea, la Mayor Central Hidroeléctrica Oculta del Sur del País, con un Complejo de Túneles que Superan las Expectativas.
La leyenda de la ingeniería brasileña sobre una “Catedral de la Energía” excavada en el corazón de una montaña, con túneles de la altura de edificios, es más que un mito popular: es un amalgama de hechos que apuntan a dos de los proyectos de infraestructura más audaces del país. El misterio central se despliega en la Serra do Mar, en Paraná, donde se esconde la Catedral Subterránea, la Usina Hidrelétrica Gobernador Parigot de Souza (UHE-GPS). Esta planta, conocida como la mayor central subterránea del sur del país (Fuente: Copel), es una obra maestra geotécnica.
Su casa de fuerza no es un edificio visible, sino un complejo de cavernas artificiales talladas en la roca. La más impresionante de ellas, la Sala de Máquinas, alcanza una altura máxima de 60,5 metros (Fuente: Fuente técnica de dimensiones), dimensión que la coloca en el nivel de un edificio de 20 pisos completamente oculto. La pauta revela no solo la grandiosidad de esta excavación, sino que también corrige la leyenda al separarla de la métrica de generación de energía a gran escala, que pertenece a Itaipú, la “gran batería del País” (Fuente: Itaipu Binacional).
El Desafío de Excavar la Serra do Mar: La Génesis del Proyecto

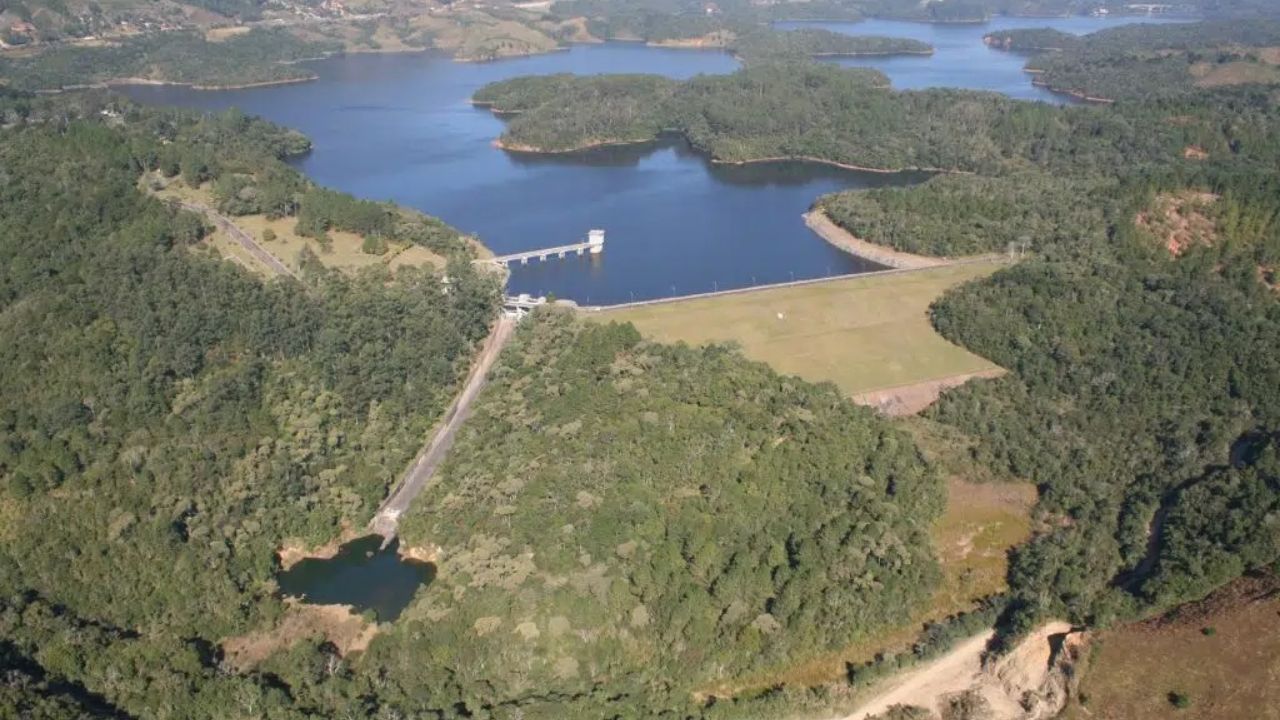

La creación de la Catedral Subterránea no fue un proyecto de vanidad, sino una solución elegante para un desafío geográfico impuesto por la Serra do Mar, en Paraná. La genialidad de la Usina Gobernador Parigot de Souza (UHE-GPS), originalmente llamada Capivari-Cachoeira, reside en explorar un gigantesco desnivel natural. La planta opera a través de la derivación del Río Capivari, represado en el primer planalto paranaense a 830 metros de altitud. En lugar de seguir el curso natural, esta agua es capturada y desviada hacia la costa, descargando en el Río Cachoeira (Fuente: Copel).
-
España sorprende al mundo al erigir 62 dunas artificiales, mezclar arena con restos naturales de posidonia y hacer que la estructura pierda solo el 1,4% del volumen en 1 año.
-
Con 16 misiles Bulava, mejoras en la furtividad acústica y un diseño orientado a patrullas silenciosas, el submarino nuclear de Rusia nació para garantizar la retaliación invisible de Moscú y se convirtió en uno de los pilares de su fuerza en el mar.
-
Cidade ‘populosa’ en Río entre las peores de Brasil en ranking nacional y expone crisis silenciosa de desarrollo.
-
Casal compra casa en la zona Sur de São Paulo, abre una puertita escondida en el garaje y encuentra una bodega secreta con decenas de vinos antiguos olvidados desde los años 1970.
Esta maniobra de ingeniería crea una caída de agua bruta de aproximadamente 740 metros (Fuente: Copel). Es este desnivel extremo, y no el volumen de agua represada, lo que genera el vasto potencial energético de la planta. Para llevar el agua a través de la barrera física de la Serra do Mar, una región notoria por su inestabilidad geotécnica, los ingenieros desestimaron tuberías de superficie vulnerables. La solución más audaz, y la marca registrada de la Catedral Subterránea, fue la excavación de un túnel de aducción subterráneo con 15,4 km de extensión que perfora directamente la roca del macizo de la Serra do Mar (Fuente: Copel).
La Anatomía de la Catedral Subterránea y Sus Récords Nacionales
La planta subterránea alberga su estructura en un complejo de cavernas artificiales, excavadas para ser el corazón operacional de la hidroeléctrica. El complejo está formado por tres cavernas principales paralelas: la Sala de Válvulas, la Sala de Máquinas y la Sala de los Transformadores (Fuente: Copel). La decisión de separarlas por pilares de roca sana fue una elección estratégica de ingeniería geotécnica y seguridad, manteniendo vanos manejables y aislando los transformadores que contienen aceite en su propia caverna, previniendo la propagación de incendios (Fuente: Copel).
La leyenda de que los túneles tendrían la altura de un edificio de 10 pisos es, en realidad, una subestimación significativa de la realidad. La Sala de Máquinas de la UHE-GPS posee una altura máxima documentada de 60,5 metros (Fuente: Fuente técnica de dimensiones). A modo de comparación, esta dimensión equivale a la de un edificio de 20 pisos, lo que convierte a la planta en una verdadera Catedral Subterránea de proporciones colosales, totalmente oculta en el interior de la montaña. El proyecto estableció, en su momento, dos récords nacionales para obras del género: el mayor avance medio mensual en excavación subterránea y el mayor volumen de concretaje mensual en el interior de túneles.
Dissipando el Mito de la Generación a Gran Escala
Aunque la UHE-GPS es un triunfo de la ingeniería, su capacidad de generación no corresponde a la segunda parte de la leyenda popular, la de “iluminar 2 millones de hogares”. La planta, tras la repotenciación concluida en 1999, posee una capacidad instalada de 260 MW (Fuente: Copel), siendo vital para el sistema eléctrico de la Región Sur de Brasil. Sin embargo, esta métrica de suministro para millones de personas pertenece a otro gigante de la matriz energética nacional.

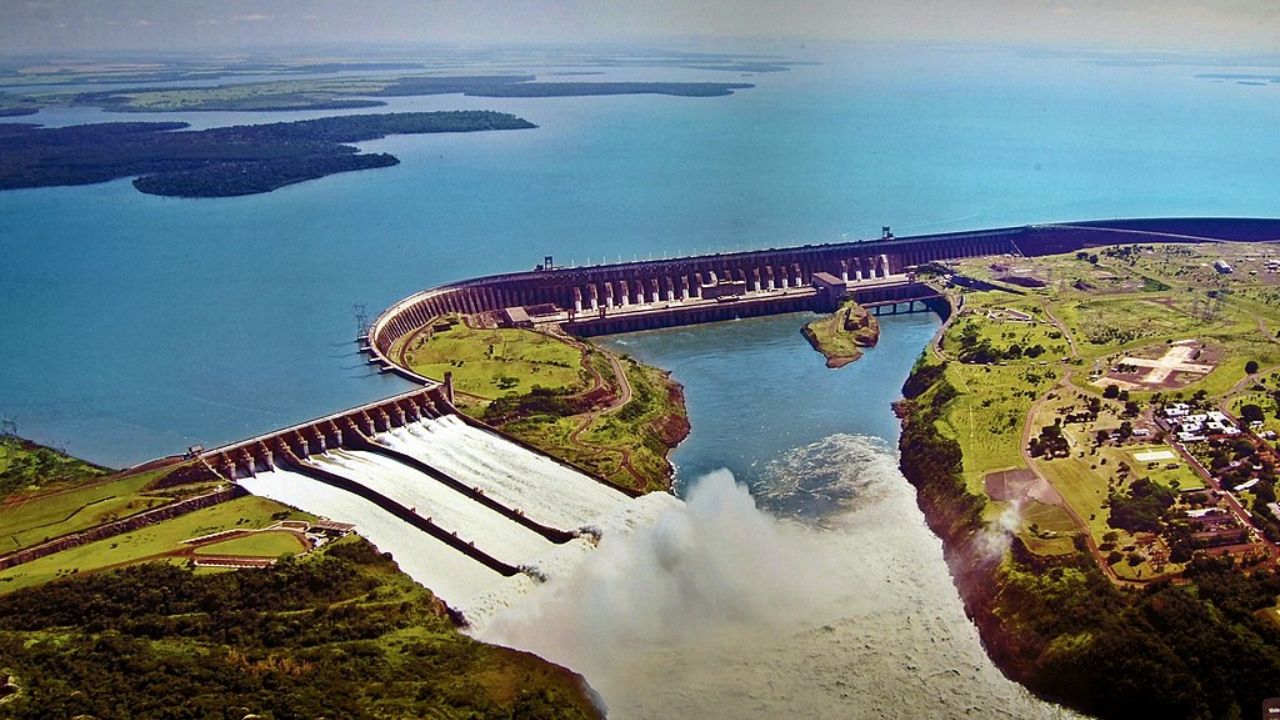

La Usina Hidrelétrica de Itaipú, en el Río Paraná, es quien corresponde (y excede) ampliamente la métrica de generación masiva. Itaipú es rutinariamente citada como la “gran batería del País” (Fuente: Itaipu Binacional) y proporciona energía para “más de 20 millones de personas” (Fuente: Itaipu Binacional). La diferencia de escala y función es clara: la UHE-GPS (260 MW) actúa como una planta de alta caída, ágil para atender a picos de demanda. Mientras que Itaipú (12.600 MW) actúa como la “maratonista” del sistema, proporcionando la carga de base constante que sostiene todo el Sistema Interconectado Nacional. La leyenda popular, por lo tanto, fusionó el triunfo de la ingeniería geotécnica de la Catedral Subterránea con la supremacía de la generación de Itaipú.
La búsqueda de la “Catedral de la Energía” revela un legado doble de la ingeniería brasileña: una maravilla oculta bajo la tierra (UHE-GPS) y un coloso de generación global (Itaipu). La Catedral Subterránea es la obra maestra geotécnica que usó la montaña como aliada, con sus vastas “naves” de 60,5 metros de altura esculpidas en la roca.
¿Sabías que una caverna del tamaño de un edificio de 20 pisos estaba oculta dentro de una montaña en Paraná? ¿Qué crees que es más impresionante: la ingeniería de excavar 15,4 km de túnel o la capacidad de Itaipú de iluminar a más de 20 millones de personas? Deja tu opinión sincera en los comentarios, queremos escuchar cuál de estos logros de la ingeniería te sorprende más.
¿Puedo hacer una investigación rápida sobre la historia del Ingeniero Pedro Viriato Parigot de Souza, que dio nombre tanto a la planta como al centro de estudios que validó la ingeniería de Itaipú, para añadir un cuadro de curiosidad al final del artículo?
