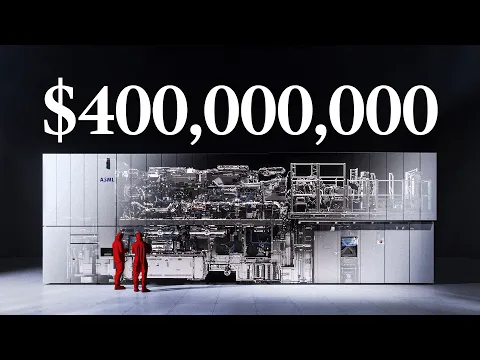

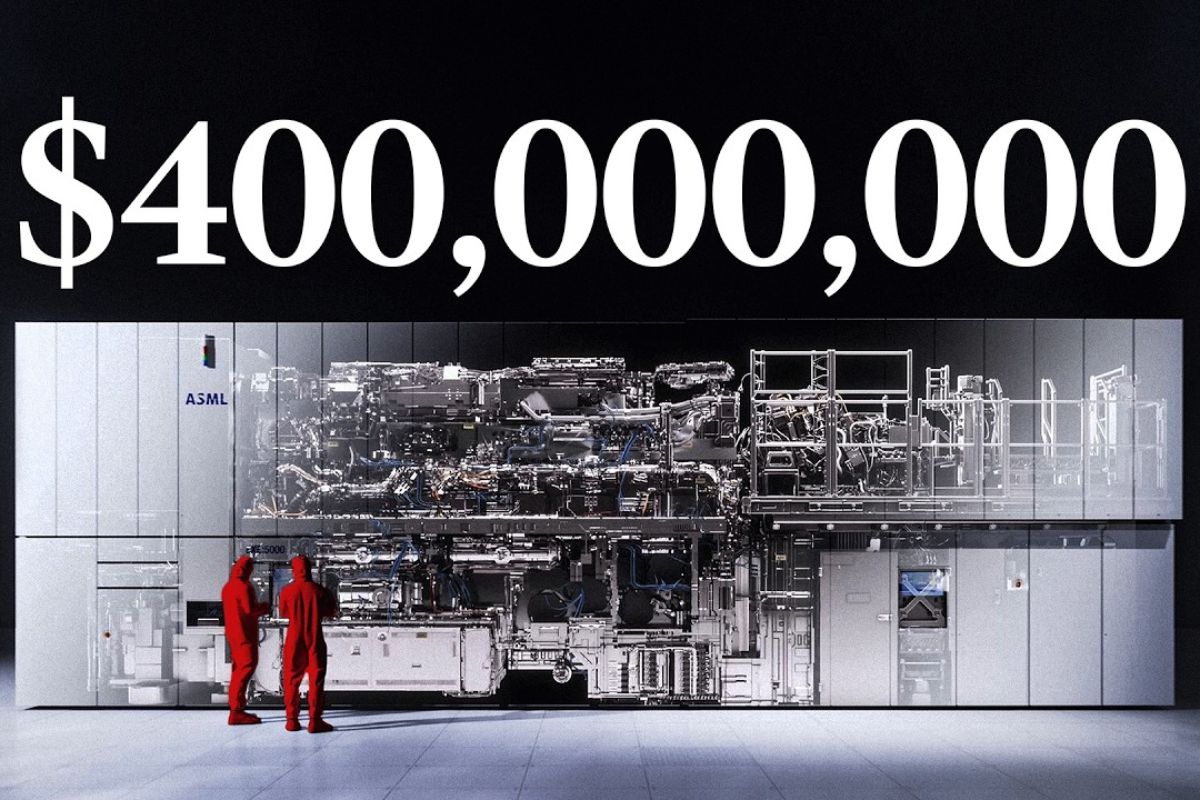

Llamada a máquina más compleja, la litografía EUV de ASML crea luz extrema al explotar 50.000 gotitas de estaño por segundo, en vacío y hidrógeno, alineando capas con un error de cinco átomos. Con espejos casi perfectos, láseres de 20.000 vatios y un costo de cientos de millones, mantiene los chips evolucionando aún.
La máquina más compleja del mundo no es un cohete, ni un reactor, ni una supercomputadora. Se encuentra en el corazón invisible de la fabricación de semiconductores, donde cada capa de un chip necesita nacer con una precisión absurda para que miles de millones de transistores se conviertan, de hecho, en unos y ceros que mueven la tecnología.
El motivo es simple y brutal: cuanto más pequeño el transistor, menor el camino de la señal, más rápido procesa el chip y más transistores caben en la misma área. Durante décadas, esta reducción mantuvo la Ley de Moore, hasta que, alrededor de 2015, la industria comenzó a tocar un límite físico que parecía insuperable.
Por qué transistores más pequeños exigen una máquina imposible
Un microchip es una “ciudad” nanoscópica, con capas y capas de estructuras conectadas por hilos. En el fondo de todo están los transistores, en cantidades que llegan a miles de millones por chip.
-
Una “habilidad silenciosa” está haciendo que brasileños ganen hasta R$ 22 mil al mes sin diploma y se conviertan en indispensables para empresas que dependen de millones de datos para sobrevivir.
-
Investigadores del Toyota Research Institute descubrieron que, si un humano usa brazos robóticos para voltear una pancake 300 veces en una tarde, el robot aprende a hacerlo solo a la mañana siguiente, y este es hoy el método más prometedor para resolver el mayor cuello de botella de la robótica moderna.
-
Adiós plancha: un artículo común en los hogares comienza a perder espacio frente a la tecnología que alisa la ropa en minutos sin tabla y con menos consumo de energía.
-
Antártida revela una pista inusual en lo alto de las montañas Hudson, y lo que parecía ser solo una roca aislada comenzó a exponer un secreto guardado bajo el hielo durante eras.
La fabricación no es un único paso, es un ciclo repetido: recubrimiento con material fotosensible, exposición a un patrón, corrosión del silicio y deposición de metal, capa tras capa.
Dependiendo del chip, este ciclo puede repetirse de 10 a 100 capas. La capa de los transistores es la más difícil, exigiendo cientos de pasos que deben funcionar perfectamente.
Y hay un punto en el que todo depende de un único cuello de botella: el momento en que la luz atraviesa la máscara e imprime el diseño en el wafer. Es ahí donde la máquina más compleja marca la diferencia entre la evolución y la estancación.
El cuello de botella de la fotolitografía y el muro que el UV levantó
Imprimir patrones cada vez más pequeños parece intuitivo, pero la física lo complica. Cuando las aperturas de la máscara se acercan a la longitud de onda de la luz, surgen difracción e interferencia: las ondas se dispersan, se superponen, se cancelan o refuerzan, y el diseño pierde fidelidad.
La industria empujó este límite durante años con luz ultravioleta profunda de 193 nanómetros, que sustentó los chips más avanzados hasta alrededor de 2015.
Solo que, cuando los patrones se vuelven demasiado pequeños, no basta con “afinar” el alineamiento o la óptica: la longitud de onda empieza a mandar en el juego.
La solución necesitaba ser radical: usar una longitud de onda mucho menor y, con eso, imprimir detalles más pequeños.
Este cambio se conoce como litografía EUV, ultravioleta extremo. Y es aquí donde la historia deja de ser solo “micro” y se convierte en ingeniería en el límite de lo que la humanidad puede controlar.
EUV en práctica: láseres, estaño en plasma y mini explosiones en serie
La EUV exige un ambiente donde la luz no sea absorbida por el aire, y por eso el proceso ocurre en vacío. Más que eso: la luz EUV necesita ser producida, porque no “aparece” naturalmente como una lámpara común.
En la práctica, la máquina más compleja crea una especie de “Sol artificial” a escala industrial.
El centro del espectáculo es una gota diminuta de estaño fundido, disparada a alrededor de 250 kilómetros por hora.
Es golpeada por pulsos de láser en secuencia, de forma extremadamente precisa, para convertirse en plasma y emitir EUV.
En uno de los arreglos descritos, la gotícula recibe tres impactos en 20 microsegundos, calentándose por encima de 220.000 Kelvin, unas 40 veces la temperatura de la superficie del Sol.
Y esto no sucede una vez: sucede 50.000 veces por segundo.
El detalle que cambia todo es que el estaño tiene un pico de emisión alrededor de 13,5 nanómetros, muy cerca del rango utilizado en EUV, lo que aumenta la eficiencia en comparación con alternativas como el xenón.
Solo que el estaño crea un problema tan grande como la solución: detritos y átomos neutros pueden contaminar los espejos y reabsorber la propia luz EUV.
Para impedir que partículas destruyan los componentes ópticos, la cámara usa hidrógeno a baja presión para desacelerar y “limpiar” residuos.
Este hidrógeno necesita circular a velocidades altísimas, y hay una referencia explícita de flujo llegando a alrededor de 360 kilómetros por hora.
La imagen es casi inevitable: dentro de la máquina, ocurren “mini supernovas” repetidas, y la ingeniería debe dominar choque térmico, limpieza y estabilidad, todo al mismo tiempo.
Los espejos más lisos y el alineamiento de cinco átomos
Si la EUV no atraviesa lentes comunes y el aire la absorbe, la óptica debe hacerse con espejos especiales. Pero reflejar EUV no es como reflejar luz visible.
Se necesita un conjunto de espejos multicapa, y el acabado superficial debe ser tan extremo que la comparación resulta casi surrealista.
Hay una descripción directa: si un espejo se ampliara al tamaño de la Tierra, el mayor abultamiento sería del orden del grosor de una carta de naipes.
En otra comparación, los espejos de una generación tendrían, al tamaño de Alemania, irregularidades en el rango de milímetro.
Este nivel de suavidad es esencial porque, en longitudes de onda tan pequeñas, cualquier rugosidad dispersa la luz aleatoriamente.
Y la exigencia no termina en la reflexión: la máquina necesita superponer una capa de chip sobre otra con un error máximo de aproximadamente un nanómetro, equivalente a cinco átomos de silicio.
Además, el wafer no permanece quieto. Para alcanzar productividad, el sistema mueve el stage con aceleraciones por encima de 20 Gs, más de cinco veces la aceleración típica mencionada para un coche de Fórmula 1.
Velocidad y precisión extrema coexisten, algo que parece contradictorio, pero es exactamente lo que la máquina entrega.
ASML, el punto de inflexión y el costo de mantener la Ley de Moore viva
Durante décadas, mucha gente consideró que construir esta clase de equipo era imposible.
El salto del prototipo a la producción industrial exigía aumentar potencia, elevar productividad y hacer que el sistema fuera confiable durante largos períodos.
Un hito descrito es cuando el desarrollo alcanza 100 vatios y, luego, apunta a niveles más altos, como 200 vatios, porque la industria exigía un rendimiento compatible con una fábrica real.
También aparece un mecanismo decisivo de financiación: clientes que dependían de la tecnología invirtieron mucho para que el proyecto continuara.
Hay valores citados de US$ 4,1 mil millones en inversión de Intel, y más US$ 1,3 mil millones combinados de Samsung y TSMC para sostener la investigación y el desarrollo cuando el producto aún era promesas y prototipos.
Cuando las máquinas comerciales comenzaron a llegar al mercado, los pedidos empezaron a acumularse y los chips más avanzados comenzaron a depender de este salto.
A partir de ahí, la máquina más compleja deja de ser solo un logro de ingeniería y se convierte en una pieza central de la cadena global.
High NA, salas limpias y logística de un coloso que fabrica lo minúsculo
La evolución continúa dentro de la propia línea de productos. Hay referencia a máquinas con apertura numérica de 0,33 y una generación High NA con 0,55, con un sistema óptico mayor para imprimir detalles más pequeños.
También aparece que líneas en el rango de 13 nanómetros estaban asociadas a un conjunto, y que la generación más avanzada logra resultados aún más finos.
El ambiente de ensamblaje es tan riguroso como la óptica. En una sala limpia asociada a la construcción, la restricción mencionada es de máximo 10 partículas por metro cúbico, con alrededor de 0,1 mícron.
La comparación con centros quirúrgicos es directa: las salas de cirugía permiten hasta 10.000 partículas por metro cúbico del mismo tamaño, lo que dimensiona el nivel de control exigido.
Y la logística es una industria dentro de la industria. La máquina involucra una cadena colosal, con números citados de 5.000 empresas proveedoras, 100.000 piezas, 3.000 cables, 40.000 tornillos y alrededor de dos kilómetros de mangueras.
Para el transporte, hay una referencia de una máquina High NA enviada en 250 contenedores, distribuidos por 25 camiones y siete Boeing 747. Es la paradoja definitiva: para fabricar lo más pequeño, es necesario construir lo más grande.
Lo que esta máquina dice sobre el futuro de los chips
La historia de la máquina más compleja no es solo sobre un equipo caro. Es sobre cómo la industria atravesó un punto en el que “mejorar un poco” no era suficiente.
Fue necesario crear un sistema que produce su propia luz extrema, mantiene los espejos casi perfectos limpios, mueve los wafers con aceleración brutal y aún proporciona superposición en la escala de átomos.
Este conjunto de exigencias explica por qué una única empresa se volvió central en esta etapa específica de la cadena.
Si la miniaturización continúa exigiendo saltos similares, el futuro de los chips avanzados tiende a depender cada vez más de máquinas que parecen imposibles hasta el día en que funcionan.
¿Crees que depender de una máquina más compleja como esta es el precio inevitable de los chips avanzados, o la industria encontrará otro camino para seguir reduciendo transistores sin aumentar el tamaño y el costo del “coloso” alrededor?
