Erguida en 1974 para transmitir radio polaco por Europa, la torre de radio de Varsovia alcanzó 646 metros y se convirtió en un récord mundial. El mantenimiento de los estales se volvió caro, el cambio exigía cables temporales y, el 8 de agosto de 1991, una falla de secuencia y viento derribaron todo el mástil.
La torre de radio de Varsovia se convirtió en un referente global de altura y, luego, de riesgo. Construida en 1974, con 646 metros, nació para llevar programación en polaco a una enorme área y terminó como un caso clásico de colapso cuando el mantenimiento de los estales entró en fase crítica.
Lo que derribó la torre de radio no fue un “misterio del cielo”, sino una cadena de decisiones y fuerzas previsibles en estructuras extremadamente esbeltas: cables de sustentación desgastados, sustitución compleja, secuencia alterada, instalación incompleta de cables temporales y una ráfaga de viento que torció el mástil hasta arrancar sus amarras.
El récord de 1974 y la misión de alcanzar Europa
En 1974, se estableció un nuevo récord mundial para la estructura más alta de la Tierra.
-
Nova tecnología de pavimentación con concreto CCR promete carreteras hasta 3 veces más duraderas, menos mantenimiento y reducción de costos en Brasil.
-
Hecha con plástico reciclado, la madera plástica gana espacio en la construcción civil por no pudrirse, resistir la humedad y reducir los costos de mantenimiento a lo largo de los años.
-
Florianópolis va a recibir un BRT millonario que comenzará a construirse aún en 2026 con casi 400 millones en recursos del gobierno federal y del Banco Interamericano, y el mapa ya revela por dónde pasarán los corredores exclusivos de autobuses.
-
Sin plano, sin ingeniero y con chatarra del vertedero, un padre pasa 15 años construyendo un castillo de 18 habitaciones para su hija, con rieles de tranvía, 13 chimeneas y más de 700 m², que hoy podría ser demolido.

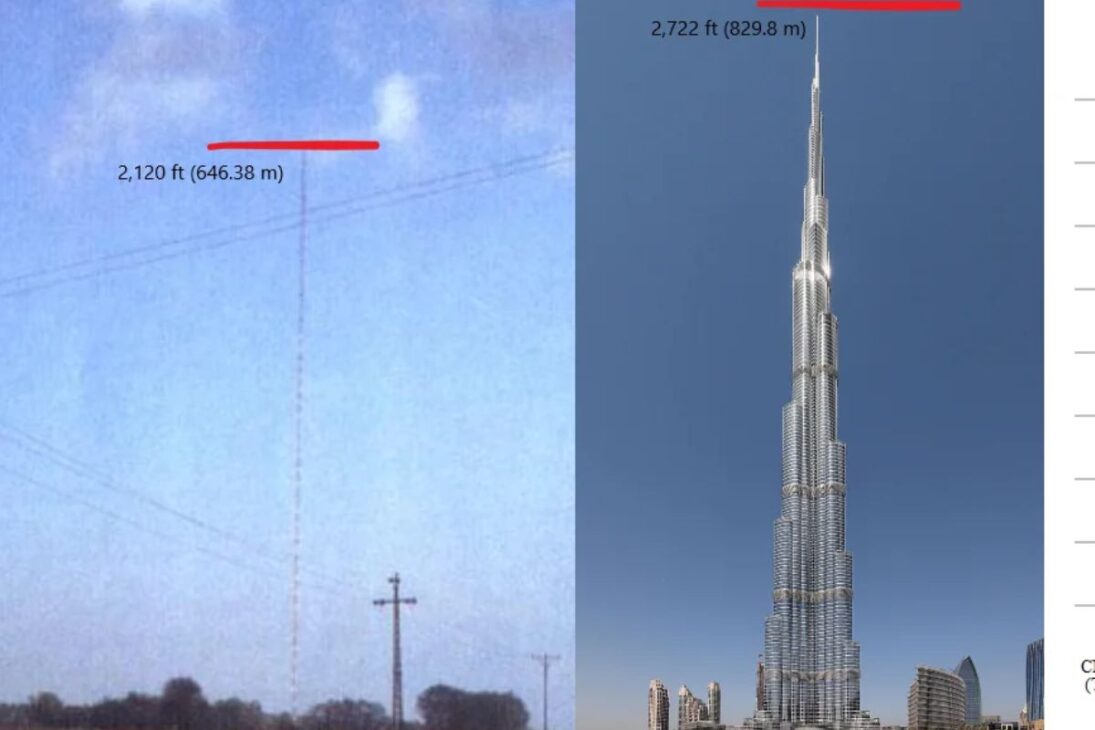

La torre de radio de Varsovia llegó a 646 metros, alrededor de 2.120 pies, y fue construida para transmitir programas de radio al público de habla polaca en toda Europa.
El alcance dependía del cielo.
Si las condiciones atmosféricas eran ideales, las señales podían ser captadas desde prácticamente cualquier lugar del mundo, reforzando por qué la torre de radio fue empujada a alturas raras, donde la línea de vista se alarga y el horizonte se aleja.
La cuenta del mantenimiento: construir fue solo mitad de la batalla
Como en grandes obras de infraestructura, levantar la torre de radio fue solo la mitad del trabajo.
Mantener una estructura tan alta y esbelta era increíblemente caro, y el costo no era abstracto: con el tiempo, los cables de sustentación que mantenían el mástil en pie empezaron a desgastarse.
En 1991, muchos cables ya estaban desgastados y necesitaban ser reemplazados.
La tarea era cara y también compleja, porque cada cable forma parte de un equilibrio delicado: manipular un estai significa redistribuir fuerzas en toda la torre de radio.
Cómo se cambia un estai y dónde la secuencia puede matar el mástil
El procedimiento descrito para sustituir un cable principal tenía una lógica de seguridad. Primero, era necesario fijar dos cables temporales al mástil.
Solo después se podría retirar el cable antiguo y sustituirlo por uno nuevo.
El 8 de agosto de 1991, la secuencia fue alterada. Los relatos difieren, pero el cuadro presentado es consistente: uno de los cables principales fue desconectado antes de que los cables temporales estuvieran completamente instalados.
Una ráfaga de viento torció la torre de radio, arrancó los cables temporales y el mástil, sin soporte, se derrumbó.

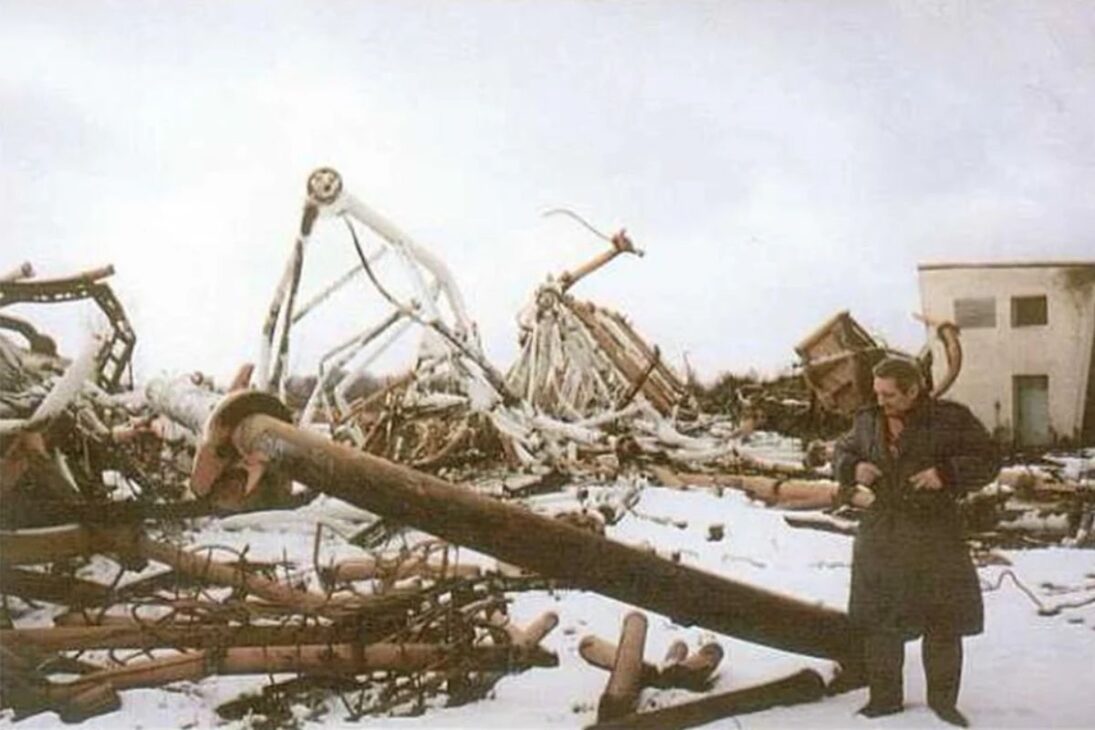

La caída de 1991: catástrofe sin heridos y un récord cerrado
El colapso fue una catástrofe operacional, pero con un detalle raro en tragedias de infraestructura: nadie resultó herido.
Aun así, fue una pérdida grande y simbólica, porque la torre de radio de Varsovia no perdió la cima ante un rival más alto, sino por una falla durante el mantenimiento.
Normalmente, estructuras más altas del mundo pierden la posición porque otra es construida más grande. En este caso, una torre en Dakota del Norte recuperó el liderazgo por defecto, con Varsovia fuera del mapa.
Por qué este tipo de torre es eficiente y, al mismo tiempo, arriesgado
La torre de radio de Varsovia era un tipo específico de estructura llamada mástil estaiado.
Tiene características estructurales que parecen bizarras a primera vista, incluyendo bases inusuales y anclajes dispersos, pero que hacen posible alcanzar alturas donde torres autoportantes se vuelven económicamente y técnicamente impracticables.
El riesgo acompaña a la eficiencia.
El mismo relato señala que al menos nueve mástiles estaiados de más de 600 metros han colapsado, la mayoría en Estados Unidos, además de cientos de estructuras similares, más bajas, esparcidas por el mundo.
La torre de radio, en este contexto, se convierte en un símbolo de cómo “funciona” y de cómo puede fallar.
Altura, horizonte y la lógica de la línea de vista en radiodifusión
La comunicación por radio se describe como tecnología notable, capaz de sostener una variedad enorme de dispositivos inalámbricos.
Parte del motivo de existir una torre de radio gigante es geométrico: muchas frecuencias usadas en comunicación, especialmente radio y televisión, requieren línea de visión desobstruida entre transmisor y receptor.
La propia Tierra se convierte en un obstáculo opaco a las ondas de radio cuando la antena está baja. Por eso las antenas suben a colinas, montañas o torres muy altas.
En torno a 600 metros, la distancia hasta el horizonte supera 50 millas, alrededor de 80 kilómetros, ampliando el área cubierta y justificando proyectos como el de Varsovia.
Torre autoportante versus torre de radio estaiada: costo y material
Una torre autoportante necesita de rigidez propia para no convertirse en un “fideo” al viento. Esto exige más material en la base y a lo largo de la estructura, lo que hace que estas torres sean ideales cuando el terreno es escaso, como en áreas urbanas, pero caras cuando la altura crece.
El relato describe una regla simple de escalada de costo: torres autoportantes tienden a tener un costo que crece aproximadamente proporcional al cuadrado de la altura, mientras que torres estaiadas crecen aproximadamente con la altura elevada a la potencia de 1,5.
Ellas requieren más terreno por causa de los anclajes, pero, por encima de cierta altura, se vuelven más económicas y, para alturas extremas, la opción técnicamente viable.
Hay un contraste material fuerte: la Torre Eiffel, con 324 metros, pesa alrededor de 7.000 toneladas. Un mástil estaiado de la misma altura pesaría aproximadamente cinco por ciento de eso, una diferencia que ayuda a explicar por qué la torre de radio estaiada parece demasiado ligera para ser real, hasta que el viento demuestre que nada es ligero en la cima.
Los estais no empujan: por qué la tracción se convierte en compresión y puede generar flambaje
Una frase del relato sintetiza una verdad estructural: no se puede empujar una cuerda.
Los estais trabajan en tracción, por lo que para resistir al viento en cualquier dirección se necesitan, al menos, tres conjuntos distribuidos alrededor, y algunas torres utilizan cuatro.
El problema es que el estai tira en un ángulo. Al tirar, no solo empuja lateralmente, sino que también comprime el mástil.
Y los elementos comprimidos largos y esbeltos tienen un enemigo clásico: flambaje, cuando la pieza cede lateralmente antes de “aplastarse”.
El acero soporta mucha compresión en piezas cortas, pero en elementos altos y delgados puede fallar bajo cargas relativamente pequeñas, incluso bajo su propio peso, dependiendo de las condiciones de soporte.
Cuando la torre de radio sufre carga lateral del viento, los cables transfieren parte de esa carga al mástil en forma de compresión. Si la estructura no es lo suficientemente rígida, puede flambear. La geometría se convierte en destino.
Ángulo de los anclajes: por qué “esparcir” ayuda y el terreno se convierte en costo
El relato muestra una compensación típica: cuanto más plano el ángulo del cable, mayor la eficiencia para resistir cargas laterales con menos tensión.
Al reducir la tensión necesaria, también se reduce la compresión inducida en el mástil, y la torre de radio queda menos propensa a flambaje por el viento.
La cuenta, sin embargo, sale del papel y va al suelo. Para ángulos más planos, los puntos de anclaje deben estar más lejos, exigiendo más terreno.
El proyecto equilibra el costo de los anclajes externos con el costo de hacer que la torre sea más rígida para aceptar cables en ángulos más inclinados.
Niveles de estais: rigidez aumenta, pero la compresión también entra en la cuenta
Torres estaiadas bajas a veces usan solo un nivel de soporte, pero el relato describe que, en medio del mástil, la inestabilidad puede persistir.
Las fuerzas laterales aún desvían la estructura, y la torre continúa sujeta a flambaje, incluso por el peso de las antenas en la cima.
Agregar más niveles de estais aumenta drásticamente la rigidez, pero cada nivel también añade compresión al mástil.
Es un juego de dos lados: más soporte lateral reduce la longitud sin contraventeo, pero añade esfuerzos verticales y requiere un equilibrio fino.
Otro detalle es la pre-tensión de los cables. Los estais ceden a lo largo del longitud y no son perfectamente rectos.
En viento fuerte, “se estiran” y aumentan la rigidez, pero en calma la holgura puede permitir oscilación.
Pre-tensionar elimina la holgura, solo que crea compresión extra y puede exigir miembros más fuertes, reforzando el carácter de compromiso permanente en una torre de radio alta.
Bases articuladas y por qué muchas torres afinan hasta una punta
La base es uno de los puntos que más parecen desafiar la lógica para quien ve una torre de radio estaiada. En muchas estructuras, estamos acostumbrados a imaginar un fijación rígida en la fundación.
Pero el relato explica por qué esto puede ser desventajoso en mástiles muy altos.
Fijar rígidamente una torre alta a la fundación exige transferir cargas al suelo resistiendo rotación y arranque, lo que complica el proyecto.
Una alternativa es usar un rodamiento esférico o un soporte de perno, dejando que el mástil gire libremente en la base.
En este arreglo, los estais hacen casi toda la contención lateral, y la fundación debe resistir principalmente la fuerza vertical y algo de corte.
Este tipo de base permite cierto movimiento y asentamiento sin imponer tensiones imprevisibles a la estructura. La eliminación de la restricción hace que la respuesta estructural sea más predecible y puede reducir la necesidad de conservadurismo extremo y modelado sofisticado en cada variación del proyecto.
En otras palabras, la base articulada no es un capricho: es una forma de controlar lo que puede salirse de control.
Discos cerámicos: cuando la torre de radio también es la propia antena
Algunas torres no solo cargan antenas, ellas son las antenas.
Para transmisiones de frecuencia más baja, como radio AM, el relato describe que se necesita una antena grande, y la propia torre puede ser energizada.
En estos casos, la base necesita estar aislada eléctricamente del suelo, y esto es más fácil en un solo punto.

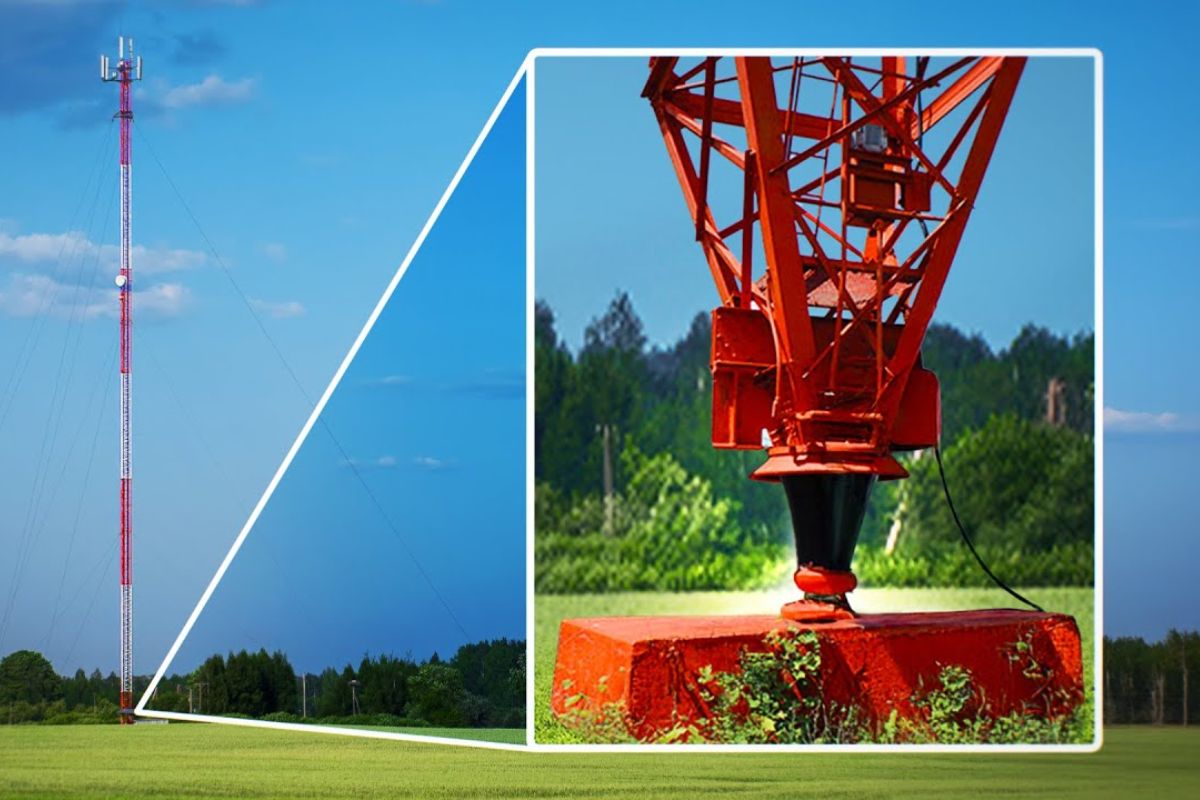

Ahí surge una imagen curiosa: algunas torres están apoyadas en un disco de cerámica, que funciona como aislante en la interfaz entre mástil y suelo, un detalle visual que parece frágil para un gigante, pero que cumple con la lógica eléctrica y estructural del sistema.
Riesgos operacionales: aviación, hielo, rayos y el trabajo de mantenimiento
Aparte de la ingeniería estructural, el relato lista desafíos de operación.
Hay riesgo para aeronaves, y regulaciones de aviación frecuentemente exigen pintura con franjas alternadas en naranja y blanco, además de luces de advertencia con color y frecuencia de intermitencia definidas, pudiendo incluso estar sincronizadas con torres cercanas.
El hielo es otro factor crítico. Mástiles atraviesan capas de aire más frías y húmedas, donde el hielo puede acumularse en el mástil y en los estales. Esto aumenta el peso y también el área de superficie, elevando la carga de viento.
Cuando se derrite, puede caer y dañar lo que esté debajo, por eso es común ver estructuras de protección sobre líneas de transmisión.
Los rayos son presentados como una amenaza recurrente, más una cuestión de frecuencia que de posibilidad. Muchas torres emplean pararrayos y aterrizaje robusto para mantener la tensión fuera de líneas y equipos en el suelo.
Ya en los radiadores de mástil, donde la torre de radio está energizada, no se puede aterrizar directamente, por lo que aparece el uso de centelhador: si un rayo impacta, el aire en el espacio se ioniza y la sobrecarga va al suelo con mayor seguridad, preservando el aislamiento en condiciones normales.
Y hay el riesgo humano. Las torres requieren pintura, cambio de bombillas y mantenimiento de antenas. Técnicos entrenados para altura y eléctrica enfrentan peligros constantes.
Aun con frecuencias no ionizantes, la radiación electromagnética puede generar calor, principio básico de un microondas. Si la propia torre de radio está energizada, una persona puede convertirse en parte del circuito.
La torre de radio de Varsovia entró en la historia por alcanzar 646 metros y por caer el 8 de agosto de 1991 durante una etapa sensible de cambio de estales.
El caso expone por qué mástiles estaiados son eficientes, livianos y, al mismo tiempo, dependientes de secuencia, ángulos, pré-tensión, base y mantenimiento que no toleran improvisación.
La próxima vez que pases por una torre de radio, vale la pena mirar con más atención los estales, las anclajes y la base, porque ahí está la firma de la ingeniería que sostiene lo que parece imposible.
En tu opinión, ¿qué pesa más para evitar un nuevo colapso en una torre de radio: la secuencia de mantenimiento, el control de pre-tensión de los estales o el diseño de las bases articuladas?
-
-
