Sistema modular con 17 columnas de tubo PVC mm almacena hasta 3.000 litros de agua, cuesta menos de R$ 1.200 y surge como alternativa al tanque de agua tradicional de R$ 4.000.
El almacenamiento de agua residencial se ha convertido en prioridad en diversas regiones de Brasil, especialmente donde hay interrupciones en el abastecimiento o interés en el reaprovechamiento de agua de lluvia. Tanques de agua convencionales de gran capacidad pueden superar fácilmente R$ 4.000, dependiendo del modelo, material e instalación. Ante este escenario, una alternativa técnica ha ganado atención: el reservorio modular vertical hecho con tubos PVC DN 200, interconectados en columnas. El concepto es simple, pero requiere un cálculo preciso para que los números sean reales.
En este caso específico, el sistema está compuesto por 17 columnas verticales de 6 metros cada una, alcanzando una capacidad aproximada de 3.000 litros de almacenamiento total.
Cálculo técnico: ¿cuántos litros caben en un tubo PVC 200 mm?
Para entender cómo el sistema alcanza 3.000 litros, es necesario partir de la matemática básica del volumen de un cilindro. El tubo DN 200 tiene un diámetro interno aproximado de 192 a 194 mm, dependiendo del fabricante. Considerando la media técnica, cada metro lineal almacena alrededor de 29 a 31 litros de agua.
-
Creado por George Lucas con más de 1.000 millones de dólares, un museo futurista en forma de nave espacial con 1.500 paneles curvos está a punto de abrir en Los Ángeles y albergará una de las mayores colecciones privadas de arte narrativo del mundo.
-
Casal muestra cómo hizo un muro de contención en el sitio usando 400 neumáticos viejos: el terreno inclinado se convirtió en platós, los neumáticos están alineados, llenos y bien compactados con tierra en capas intercaladas, con pasto ayudando en la sustentación y costo casi cero.
-
Ingeniero explica el drenaje en época de lluvia: diferencia entre agua superficial y profunda, zanjas, cunetas y salidas de agua en la carretera, además de drenajes y colchón drenante, para evitar erosión, aquaplaning y inundaciones en la obra hoy.
-
Con 55 pisos, 177 metros de altura, pasarela de 15 metros entre torres gemelas, fachada ventilada y 6.300 m² de ocio, Ápice Towers ya tiene una torre lista y otra casi en la cima.
En una barra estándar de 6 metros:
- 6 m x ~30 L/m ≈ 180 litros por columna
Multiplicando por 17 columnas:
- 17 x 180 L ≈ 3.060 litros
El volumen final supera ligeramente los 3.000 litros, manteniendo un margen de seguridad operacional. Este cálculo elimina cualquier distorsión o exageración sobre la capacidad del sistema.

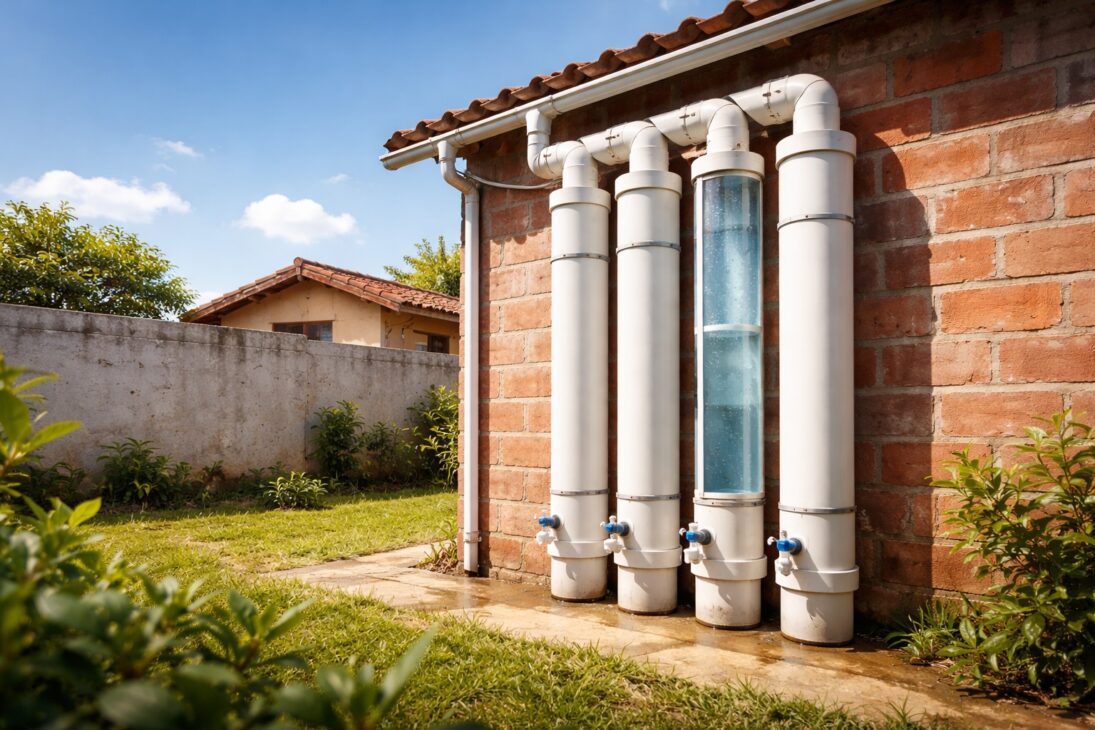

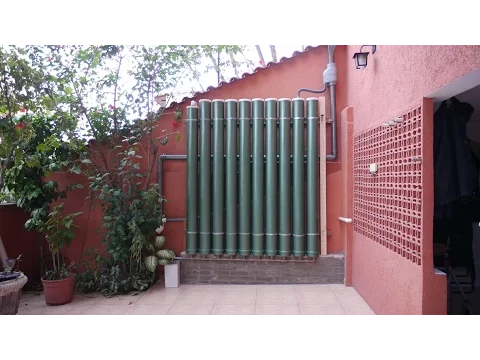

Reservorio modular de 3.000 litros con PVC: ¿cómo funciona el sistema?
El principio del reservorio modular vertical con tubos PVC se basa en la interconexión hidráulica. Cada columna funciona como un cilindro independiente, pero todas están conectadas por un manifold inferior, permitiendo que el nivel del agua se iguale automáticamente.

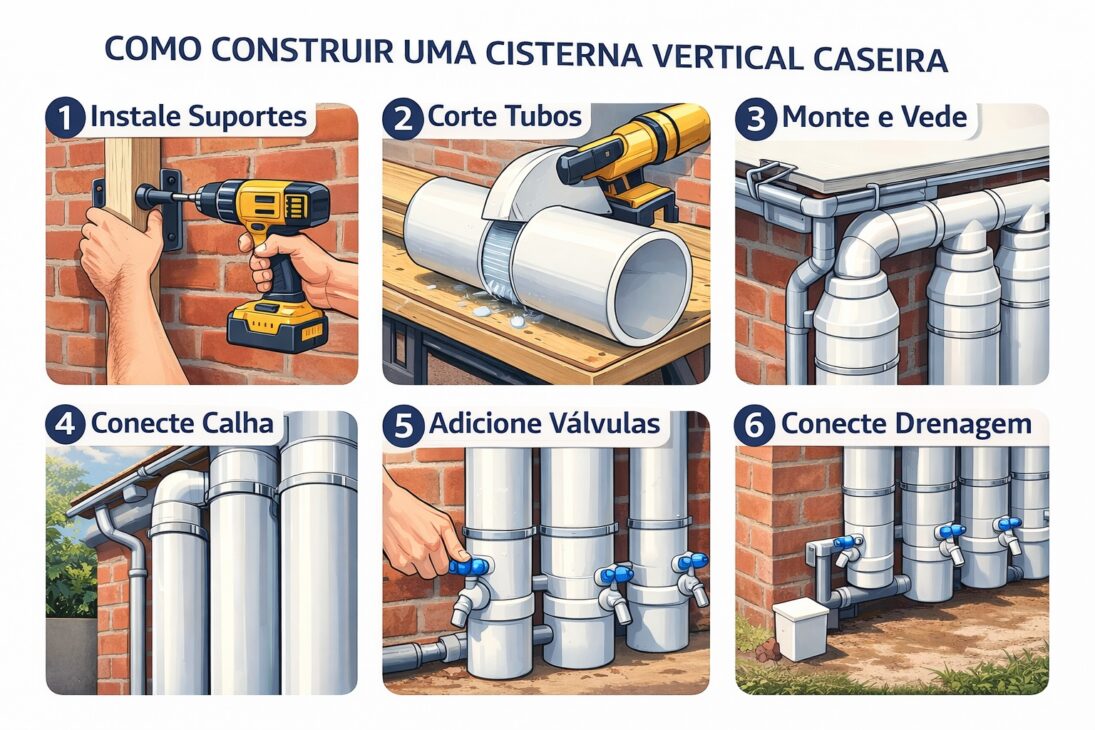

El sistema implica:
- 17 tubos PVC DN 200 de 6 m cada uno
- Conexiones en T o cruzetas de PVC
- Válvula de entrada
- Válvula de salida
- Tapa superior sellada
- Base estructural firme
La interconexión inferior asegura que todas las columnas se llenen y vacíen simultáneamente.
Ventajas del reservorio modular vertical de PVC
El modelo modular presenta características específicas que explican su creciente interés:
Aprovechamiento de espacio vertical
A diferencia de los tanques horizontales anchos, el sistema ocupa un área reducida en el suelo, utilizando la altura para ganar volumen.
Expansión futura
Si es necesario aumentar la capacidad, basta con agregar nuevas columnas interconectadas.
Resistencia estructural del PVC
Los tubos de desagüe DN 200 tienen buena resistencia a la presión estática interna cuando están correctamente apoyados.
El PVC estructural soporta bien una columna de agua de hasta 6 metros cuando se instala con una base adecuada.
Costo estimado del sistema de 3.000 litros
La composición básica involucra:
- 17 tubos DN 200 de 6 m
- Conexiones y codos
- Válvulas
- Tapas
- Base en concreto o estructura metálica simple
Los valores varían por región, pero estimaciones medias indican que el sistema puede costar menos de R$ 1.200 a R$ 1.500, dependiendo del reaprovechamiento de materiales y la negociación local.
Aún considerando la variación de precios, el valor se mantiene inferior al de reservorios industriales rotomoldeados de gran capacidad.
Seguridad estructural en el reservorio vertical de 6 metros
Un punto técnico esencial es el soporte de la columna de agua. Cada tubo lleno ejerce presión creciente en la base. La presión hidrostática depende de la altura de la columna líquida.
Para 6 metros de agua:
- Presión aproximada de 0,6 bar en la base.
Aunque no es extremadamente alta, exige:
- Base plana y nivelada
- Fijación lateral
- Soporte contra vuelco
La estabilidad estructural es requisito obligatorio para la seguridad del sistema.
Sistema de captación de agua de lluvia con reservorio modular
El reservorio puede integrarse a un sistema de captación de agua pluvial. El agua proveniente del techo pasa por:
- Filtro de hojas
- Desviador de primera agua (first flush)
- Entrada en el barramento superior o lateral
El uso combinado con el filtro mejora la calidad del agua almacenada.
Comparación técnica con tanque de agua tradicional de 3.000 litros
| Característica | Tanque tradicional | Sistema modular PVC |
|---|---|---|
| Formato | Horizontal | Vertical modular |
| Ocupación de área | Alta | Baja |
| Expansión | Limitada | Modular |
| Transporte | Difícil | Segmentado |
| Instalación | Sencilla | Requiere montaje hidráulica |
La principal diferencia radica en la modularidad y adaptación al espacio disponible.
Limitaciones técnicas del sistema
A pesar de las ventajas, el modelo tiene limitaciones claras:
- Requiere mano de obra cuidadosa
- Necesita sellado perfecto
- No tiene certificación industrial
- Pueden requerir refuerzo estructural adicional
En áreas urbanas, normas municipales pueden exigir reservorios certificados.
Aplicaciones más adecuadas
El sistema tiende a ser más viable en:
- Fincas y huertas
- Áreas rurales
- Galpones agrícolas
- Captación para riego
Para consumo humano, sería necesario un sistema adicional de filtración y tratamiento.
Por qué el modelo llama la atención
El factor que más atrae es la relación costo-volumen. Almacenar 3.000 litros por menos de la mitad del precio de un tanque comercial genera un fuerte atractivo económico.
El reservorio modular con 17 columnas de tubo PVC 200 mm alcanza aproximadamente 3.000 litros en base a un cálculo real de volumen cilíndrico.
Además, la modularidad permite un mantenimiento individual de columnas sin vaciar todo el sistema.
La propuesta reduce el costo inicial, aprovecha el espacio vertical y permite expansión futura, siempre que se ejecute con atención a la estabilidad estructural y el sellado.
El sistema no sustituye totalmente soluciones industriales certificadas, pero representa una alternativa técnica viable para el almacenamiento de agua en pequeña y mediana escala.
Cuando se dimensiona correctamente e instala con un soporte adecuado, el modelo demuestra que soluciones hidráulicas simples pueden ofrecer gran capacidad con una inversión reducida.
