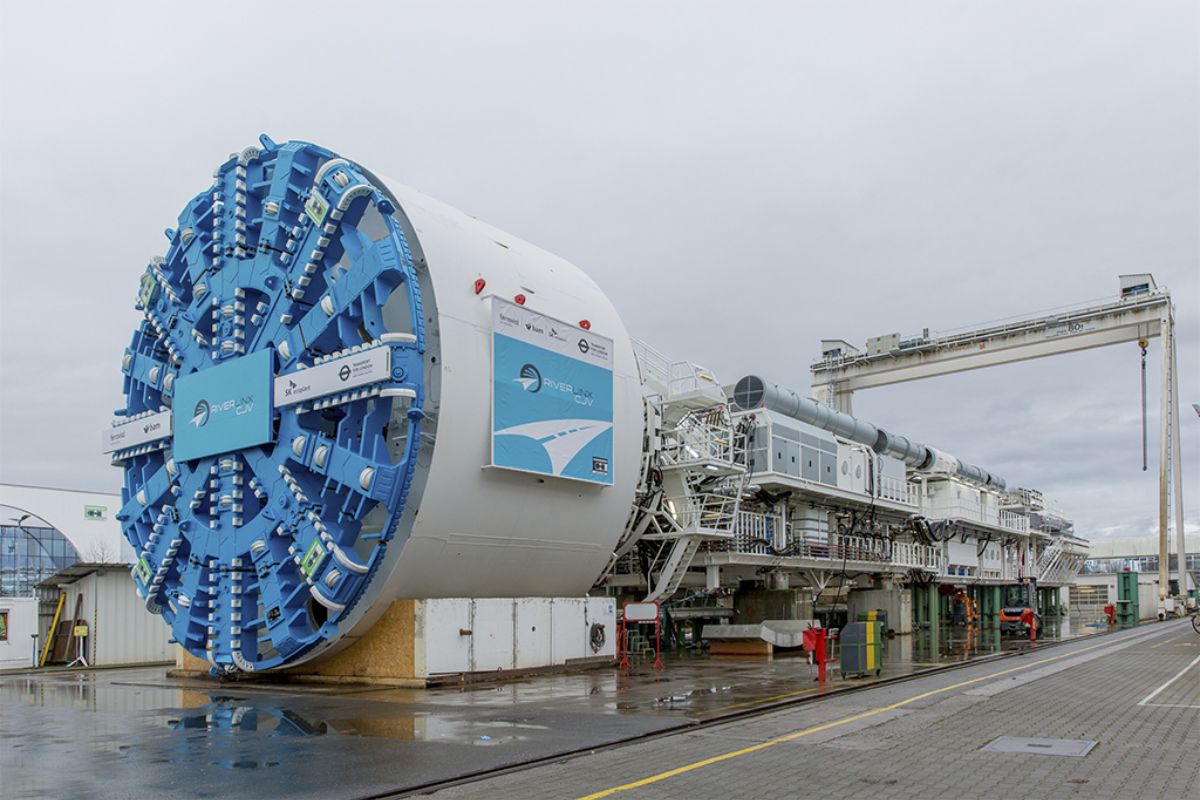

Conozca las TBMs, colosales máquinas perforadoras de túneles que avanzan metros por día, excavando y revestiendo el camino con concreto para moldear la infraestructura subterránea.
Las máquinas perforadoras de túneles (TBMs) son un pináculo de la ingeniería civil y mecánica, esenciales para excavar túneles para metros, carreteras, saneamiento y otras utilidades. Estas «lombrices de acero colosales» superan barreras geográficas y viabilizan el desarrollo urbano sostenible, minimizando perturbaciones en la superficie, especialmente en grandes metrópolis.
Este artículo explora el universo de las TBMs gigantes, generalmente con diámetros de excavación superiores a 10 metros, y algunas superando los 15 metros. Analizaremos el funcionamiento, los tipos, el proceso constructivo de estas máquinas perforadoras de túneles, los desafíos enfrentados y las innovaciones que prometen evolucionar la tunelización mecanizada.
El papel crucial de las máquinas perforadoras de túneles en la infraestructura moderna
Las TBMs son fundamentales para la infraestructura moderna. Ellas permiten la instalación de sistemas vitales en el subsuelo, un factor crucial en ciudades densamente pobladas. La capacidad de operar discretamente bajo el tejido urbano es esencial para el crecimiento ordenado y la calidad de vida, convirtiendo a las TBMs en facilitadoras de la urbanización contemporánea.
-
España sorprende al mundo al erigir 62 dunas artificiales, mezclar arena con restos naturales de posidonia y hacer que la estructura pierda solo el 1,4% del volumen en 1 año.
-
Con 16 misiles Bulava, mejoras en la furtividad acústica y un diseño orientado a patrullas silenciosas, el submarino nuclear de Rusia nació para garantizar la retaliación invisible de Moscú y se convirtió en uno de los pilares de su fuerza en el mar.
-
Cidade ‘populosa’ en Río entre las peores de Brasil en ranking nacional y expone crisis silenciosa de desarrollo.
-
Casal compra casa en la zona Sur de São Paulo, abre una puertita escondida en el garaje y encuentra una bodega secreta con decenas de vinos antiguos olvidados desde los años 1970.
El desarrollo de máquinas perforadoras de túneles está ligado a la complejidad creciente de los entornos urbanos. Con la expansión de las ciudades, soluciones subterráneas para movilidad y servicios son urgentes. Las TBMs de gran diámetro posibilitan túneles de alta capacidad con un impacto superficial significativamente menor comparado a métodos tradicionales.
Cómo funcionan las complejas máquinas perforadoras de túneles
Las TBMs son verdaderas fábricas móviles subterráneas. Su ciclo operacional involucra excavar el material en frente, remover esos escombros e instalar un revestimiento de soporte, frecuentemente de forma concomitante. Potentes gatos hidráulicos impulsan la máquina, reaccionando contra el revestimiento recién instalado o contra zapatas de anclaje (grippers) en roca dura.
La cabeza de corte, un disco rotativo en la parte delantera de la TBM, desintegra el suelo o roca con herramientas específicas: discos de corte para roca; raspadores y cuchillas para suelo. El escudo, un cilindro de acero, protege a los operadores y equipos y soporta el terreno excavado. Detrás del escudo, el sistema de apoyo (gantries) proporciona energía, ventilación y materiales, siendo crucial para el ritmo de avance.
Los diversos tipos y sus aplicaciones
Existen diversos tipos de máquinas perforadoras de túneles, cada una adaptada a condiciones geológicas específicas. Las TBMs EPB (Earth Pressure Balance) son usadas en suelos blandos y urbanos, como en el Metro de São Paulo, controlando la estabilidad de la frente con el propio material excavado y acondicionado. Las TBMs Slurry Shield son empleadas en suelos granulares con alta presión de agua, como en la Aqua-Line de la Bahía de Tokio, usando lodo bentonítico presurizado para estabilizar la frente.
Para roca dura, se utilizan TBMs de cara abierta (Main Beam), más simples y robustas. Las TBMs blindadas (single o double shield) ofrecen protección y, en el caso de las double shield, permiten excavación y revestimiento simultáneos, aumentando el avance. Las TBMs Crossover (XRE/multi-modo) son adaptables a terrenos mixtos, como en el Túnel de Gerede en Turquía, pudiendo alterar su modo de operación según la geología.
Proyectos Notables
Fabricantes como Herrenknecht, Robbins, MHI/JIMT, CREG/CRCHI y Hitachi Zosen lideran el desarrollo de máquinas perforadoras de túneles gigantes. Ejemplos notables incluyen a la «Bertha» (17,5m de diámetro) en Seattle, la TBM de Santa Lucia (15,87m) en Italia, y la «Jianghai» (16,64m) en China. En el Reino Unido, la «Jill» (11,87m) excavó el Túnel de Silvertown, y la «Stella-Rose» (6m) batió el récord de extensión (25,8 km) en la mina Woodsmith.
En Brasil, los «Tatuzões» son cruciales para la expansión del Metro de São Paulo. La TBM «Cora Coralina» (Línea 2-Verde), la mayor utilizada en el país, alcanzó un desempeño notable. Estos proyectos enfrentan desafíos como geología variable, alta presión de agua, terrenos inestables y la necesidad de minimizar impactos en áreas urbanas densas, superados con planificación meticulosa y soluciones de ingeniería avanzadas.
El Futuro de la Perforación
La tecnología de las máquinas perforadoras de túneles está en constante evolución. La automatización de subsistemas, como el control de la cabeza de corte y montaje de segmentos, es una tendencia creciente, con la robótica siendo introducida para tareas peligrosas, como el cambio de discos de corte (ej: TBM «CREC 1459»). El objetivo es alcanzar una operación totalmente autónoma.
La Inteligencia Artificial y el Machine Learning optimizarán parámetros operativos y preverán condiciones geológicas. Hay un enfoque creciente en la sostenibilidad, con «TBMs Verdes» (Herrenknecht, CREG) apuntando a la eficiencia energética y menor impacto ambiental. Avances en materiales, digitalización (BIM, Herrenknecht.Connected) y la búsqueda de máquinas para túneles aún más grandes, más largos y profundos continuarán moldeando el futuro de estos gigantes subterráneos.
