Investigadores Muestran Que el Vacío Puede Trabajar a Favor de la Fotónica al Confinar Luz en Cavidades de Aire Menores Que el Longitud de Onda. La Estrategia Eleva la Interacción Luz-Materia en Materiales de Van der Waals e Impulsa Señales No Lineales Sin Alterar las Capas Atómicas

En marzo de 2026, un equipo liderado por Zhuoyuan Lu, de la Universidad Nacional Australiana, demostró un camino simple y poderoso para resolver un viejo problema de los materiales de Van der Waals. Estos semiconductores bidimensionales son ultradelgados, lo que limita la cantidad de luz con la que pueden interactuar y, por consecuencia, debilita emisiones y la generación de segundo armónico. La solución vino de donde menos se esperaba, del espacio vacío entre las capas.

En lugar de manipular el apilamiento atómico, los científicos decidieron atrapar la luz en el aire, junto a la superficie activa del material. Con esto, el campo óptico pasa más tiempo confinado en la vecindad de la monocapa, intensificando procesos ópticos no lineales y haciendo que la emisión sea mucho más eficiente. Según los investigadores de la Universidad Nacional Australiana, el método abre nuevas frentes para fotónica integrada y sensado de superficie.

El enfoque gira en torno a los llamados vacios de Mie, pequeñas cavidades de aire esculpidas en un cristal de alto índice de refracción. Al colocar una monocapa de dissulfuro de tungsteno (WS2) sobre estas cavidades, el equipo consiguió concentrar el campo óptico exactamente donde es más útil, en el aire en contacto con el material activo.

El resultado fue un salto medible en la emisión de luz y en las señales no lineales, con visualización directa de los modos ópticos localizados.

Vacios de Mie en Cavidades de Aire, el Truco Que Inversa la Lógica de los Resonadores

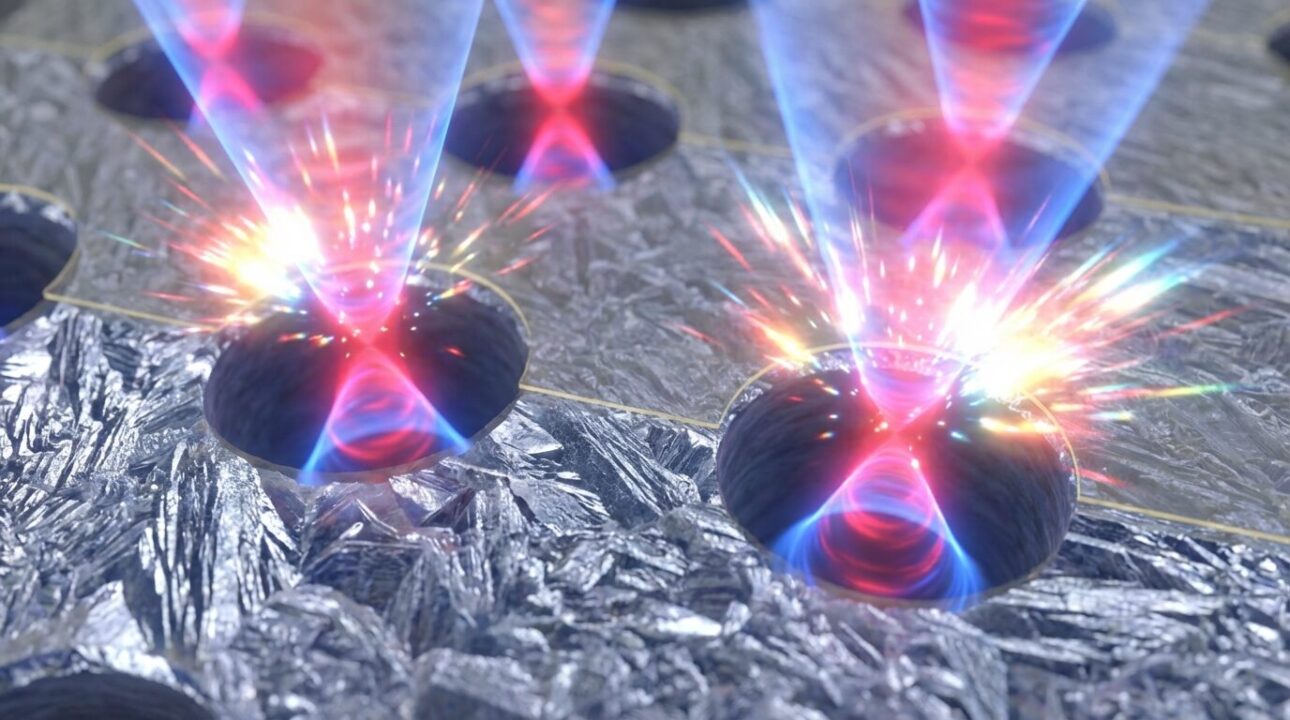

Vacios de Mie Atrapando Luz en el Aire y Desbloqueando la Óptica No Lineal en Materiales 2D, Ampliando Emisión y Conversión de Frecuencia Sin Alterar las Capas
ANU Atrapando Luz en Vacios de Aire con WS2 y Bi2Te3, Elevando Emisión y Segundo Armónico en Materiales 2D para Fotónica Integrada.

Tradicionalmente, nanorresonadores dieléctricos confinan la luz dentro de sólidos como el silicio, lo que funciona bien en muchos escenarios. El problema es que estos campos quedan lejos de la superficie de la monocapa que realmente debe hacer el trabajo, perdiendo eficiencia en la interacción luz-materia. Además, cuando el material huésped absorbe luz, las resonancias se debilitan y la intensidad del campo cae.

Los vacios de Mie operan de manera opuesta y elegante. En lugar de sostener la luz en el material, la mantienen girando dentro de cavidades de aire menores que el longitud de onda, recortadas en un dieléctrico con índice de refracción muy alto.

La fuerte reflexión en la interface aire-dieléctrico conserva la energía en el vacío, con el campo óptico concentrado en el aire y pegado a la monocapa activa, lo que maximiza la interacción y acelera fenómenos no lineales.

Del WS2 al Bi2Te3, Cómo la Plataforma Híbrida Concentra el Campo Óptico

El corazón del experimento es una plataforma híbrida simple y reproducible. Una monocapa de WS2 se posiciona sobre depresiones a nanoescala excavadas en telururo de bismuto (Bi2Te3), un material con alto índice de refracción que favorece la formación de resonancias de Mie. Las cavidades funcionan como “trampas” de aire en las que la luz queda atrapada el tiempo suficiente para interactuar intensamente con el WS2.

Al mantener el campo óptico en el aire, pero adherido a la superficie de la monocapa, la plataforma evita pérdidas por absorción en el huésped sólido y supera la distancia que antes separaba la luz del material activo. Según el equipo, esto aumenta significativamente la emisión de luz y la conversión de frecuencia, con un aumento claro en la generación de segundo armónico y en otras señales no lineales.

Otro punto crucial es la posibilidad de visualizar directamente los modos ópticos localizados, algo difícil en arquitecturas convencionales. Esta lectura directa ayuda a optimizar el diseño de las cavidades, ajustar longitudes de onda objetivo y programar espacialmente dispositivos fotónicos basados en semiconductores 2D. En la práctica, el control fino del vacío se convierte en una variable de diseño tan relevante como la elección del material.

En el WS2, ampliamente estudiado para aplicaciones de óptica cuántica y fuentes de luz on-chip, el aumento de interacción resuelve un cuello de botella crónico de la ultradelgadez. Al colocar el material en el lugar correcto del campo, la plataforma ofrece lo que importa, más luz donde está la materia. El Bi2Te3, por su parte, actúa como soporte de alto índice que sostiene los vacíos de Mie sin competir por la energía óptica en el volumen.

Esta combinación WS2 más Bi2Te3 ejemplifica una estrategia modular que puede extenderse a otras monocapas y huéspedes de alto índice. El mapa del camino es claro, diseñar el vacío como elemento activo del dispositivo, y no solo el sólido.

Impacto en la Óptica No Lineal y Sensado, del Segundo Armónico a la Fotónica Programable

Con el campo óptico intensificado junto a la monocapa, procesos como segundo armónico ganan eficiencia y se vuelven detectables con menor potencia de bombeo. Esto es vital para fuentes de luz integradas en chips, que requieren baja energía, compacidad y estabilidad para operar a gran escala. Lo mismo ocurre para memorias ópticas y procesadores fotónicos, áreas donde cada decibel de ganancia hace diferencia.

En el sensado mejorado por superficie, la proximidad del campo con la monocapa favorece la detección de pequeños cambios de índice o adsorción molecular.

Pequeñas variaciones en el entorno inmediato alteran la respuesta óptica localizada, permitiendo detectar señales débiles con alta sensibilidad. Es una avenida prometedora para biosensores y monitoreo químico en nanosegundos.

La capacidad de programar espacialmente la respuesta, moldeando el arreglo de las cavidades y la posición de las monocapas, permite arquitecturas reconfigurables. Esto abre espacio para dispositivos fotónicos programables, matrices de conversión de frecuencia y metasuperficies no lineales capaces de generar haces y colores bajo demanda. La ingeniería del vacío, aquí, se convierte en un botón de ajuste fino para funciones avanzadas.

Lo Que Difiere de Nanorresonadores Dieléctricos, Límites y Próximos Pasos

A diferencia de los resonadores tradicionales, que confinan la luz en la masa del sólido, los vacios de Mie concentran el campo en el aire sin alejarse de la superficie activa del 2D. Esto reduce pérdidas por absorción en el huésped y mejora el overlap entre campo y material, dos factores determinantes para la fuerza de procesos no lineales. Según los investigadores de la Universidad Nacional Australiana, esta desviación de ruta explica el salto observado en la emisión y en la conversión de frecuencia.

Entre los próximos pasos están el ajuste preciso de la geometría de las cavidades, el acoplamiento con otras monocapas de materiales de Van der Waals y la integración en plataformas on-chip. De forma más amplia, el estudio refuerza una tesis simple y poderosa, modelar el espacio vacío puede ser tan importante como elegir el material, especialmente cuando la escala cae a la nanoingeniería.

¿Modelar el vacío es tan revolucionario como parece o es solo otra moda en la fotónica de materiales 2D? ¿Ves ventajas reales frente a los nanorresonadores clásicos, incluso considerando desafíos de fabricación y estabilidad a lo largo del tiempo? Deja tu comentario y cuéntanos si apostarías tus próximos prototipos en esta arquitectura basada en vacios de Mie.
