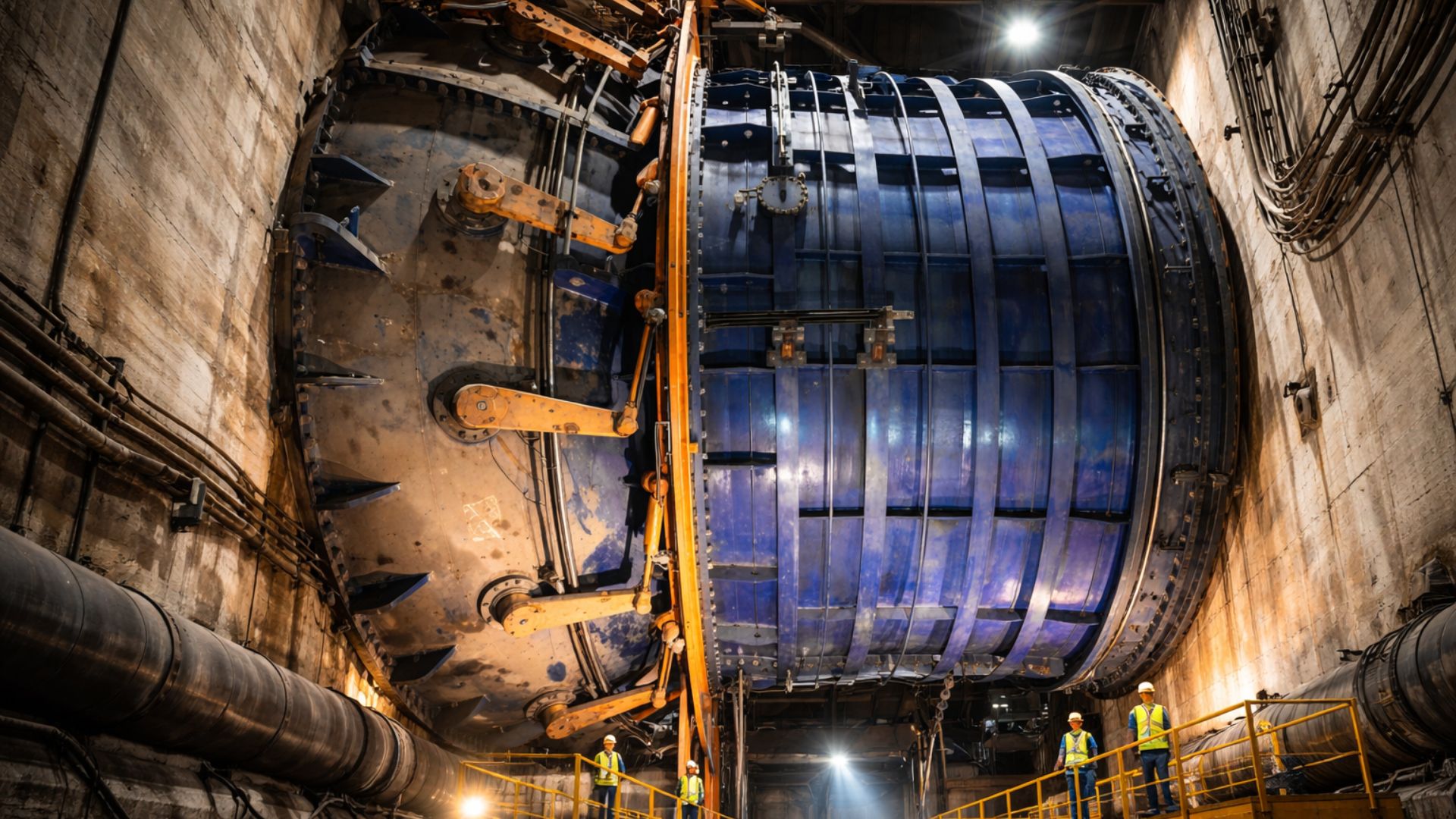

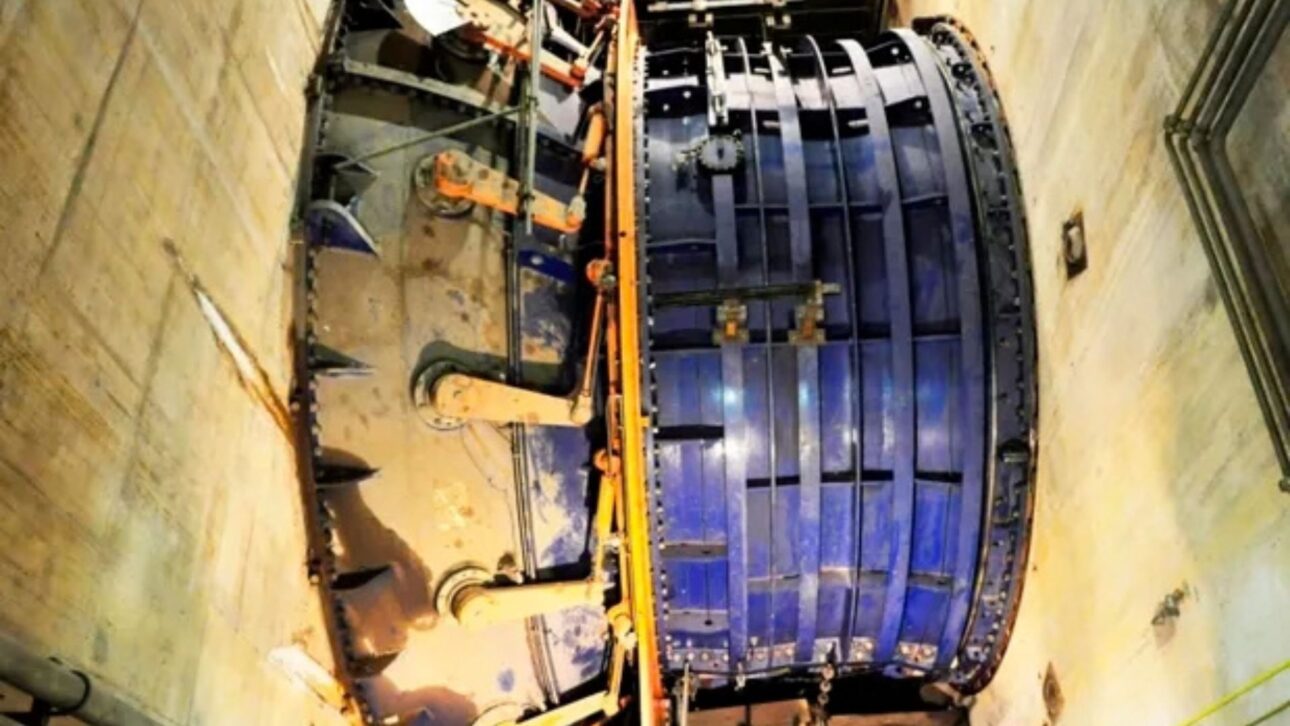

Ingeniería submarina de la Central Hidroeléctrica Jirau revela escala poco visible del complejo energético en el río Madera, donde turbinas bulbo gigantes convierten enormes flujos en electricidad y ayudan a entender cómo decenas de máquinas trabajan de forma sincronizada para abastecer millones de personas.
Al observar la Central Hidroeléctrica Jirau, la percepción más común recae sobre la presa, los vertederos y los canales, sin embargo, la dimensión real del emprendimiento se revela dentro de las casas de fuerza, donde turbinas bulbo transforman el flujo del río Madera en electricidad de forma continua y a gran escala industrial.
Documentación técnica del fabricante Voith registra unidades con 76,5 MW de potencia y rotores de 7,5 metros de diámetro en el proyecto ligado al complejo del río Madera, especificación que evidencia el porte del equipo y explica por qué estas máquinas han llegado a simbolizar la ingeniería aplicada a la central.
Aun sin aparecer en el paisaje externo de la hidroeléctrica, el conjunto electromecánico instalado internamente concentra buena parte de la imponencia tecnológica del emprendimiento, revelando que la generación de energía depende menos de la presa visible y mucho más de un sistema industrial operando protegido dentro de las estructuras de la central.
-
Casa en Inglaterra con un tiburón de 7,6 metros incrustado en el techo llama la atención en todo el mundo y se convierte en una atracción curiosa en Oxford.
-
Obra maestra en España, en construcción desde 1882, recibe 4,8 millones de visitas al año y impresiona por su gigantismo y su arquitectura.
-
Atraído cerca de 250 mil personas por año, un faro a 200 metros del mar, sobre un acantilado de 60 metros de altura, en la costa del Mar del Norte, en Dinamarca, se convierte en uno de los ejemplos más impresionantes de cómo la naturaleza puede amenazar construcciones históricas.
-
La casa más estrecha del mundo tiene solo 63 centímetros de ancho, pero por dentro puede albergar baño, cocina, dormitorio, oficina e incluso dos escaleras.
Estructura de las casas de fuerza y distribución de las turbinas
En la configuración operacional divulgada por la concesionaria, la central reúne 50 unidades generadoras del tipo bulbo, cada una con 75 MW de potencia, formando un conjunto que totaliza 3.750 MW de capacidad instalada, cifra que posiciona el complejo entre los mayores proyectos hidroeléctricos en funcionamiento en Brasil.
Ubicado a cerca de 120 kilómetros de Porto Velho, en Rondônia, el emprendimiento opera con dos casas de fuerza separadas físicamente por el propio curso del río Madera, una instalada en la margen derecha del río y otra posicionada en la margen izquierda del mismo sistema hidráulico.
Diferencias entre datos técnicos y operativos aparecen en algunas referencias públicas, ya que la potencia de 76,5 MW surge en documentación técnica asociada a los equipos suministrados, mientras informes institucionales y materiales de la concesionaria describen el arreglo comercial de la central con 50 turbinas de 75 MW cada una.
Dónde la escala de la hidroeléctrica realmente aparece
Aunque el imaginario popular asocie las hidroeléctricas principalmente al reservorio o a la monumental presa, la escala de Jirau se vuelve más evidente al observar el conjunto de máquinas repetidas a lo largo de las casas de fuerza, formando una secuencia de equipos diseñados para operar de manera sincronizada.
Según informaciones de la concesionaria, 28 unidades generadoras se instalan en el brazo derecho del río Madera, mientras que otras 22 turbinas ocupan la casa de fuerza construida en la margen izquierda, arreglo que permite distribuir la generación eléctrica a lo largo del flujo natural del río.
Este diseño estructural explica por qué la turbina bulbo despierta curiosidad aun permaneciendo fuera del campo de visión de la mayoría de los visitantes, ya que la capacidad energética de la central no depende de una sola máquina monumental, sino de la operación conjunta de decenas de conjuntos submarinos.
Tecnología adaptada al comportamiento del río Madera
La elección de las turbinas bulbo está directamente ligada a las características hidrológicas del río Madera, ambiente donde la generación de energía necesita lidiar con grandes volúmenes de agua y diferencias relativamente pequeñas de altura entre montante y jusante.
Proyectos con este perfil suelen adoptar este tipo de turbina porque el equipo fue concebido precisamente para trabajar con grandes flujos y bajas caídas, condición típica de ríos extensos de la Amazonía que poseen enorme flujo de agua, pero no presentan grandes desniveles naturales.

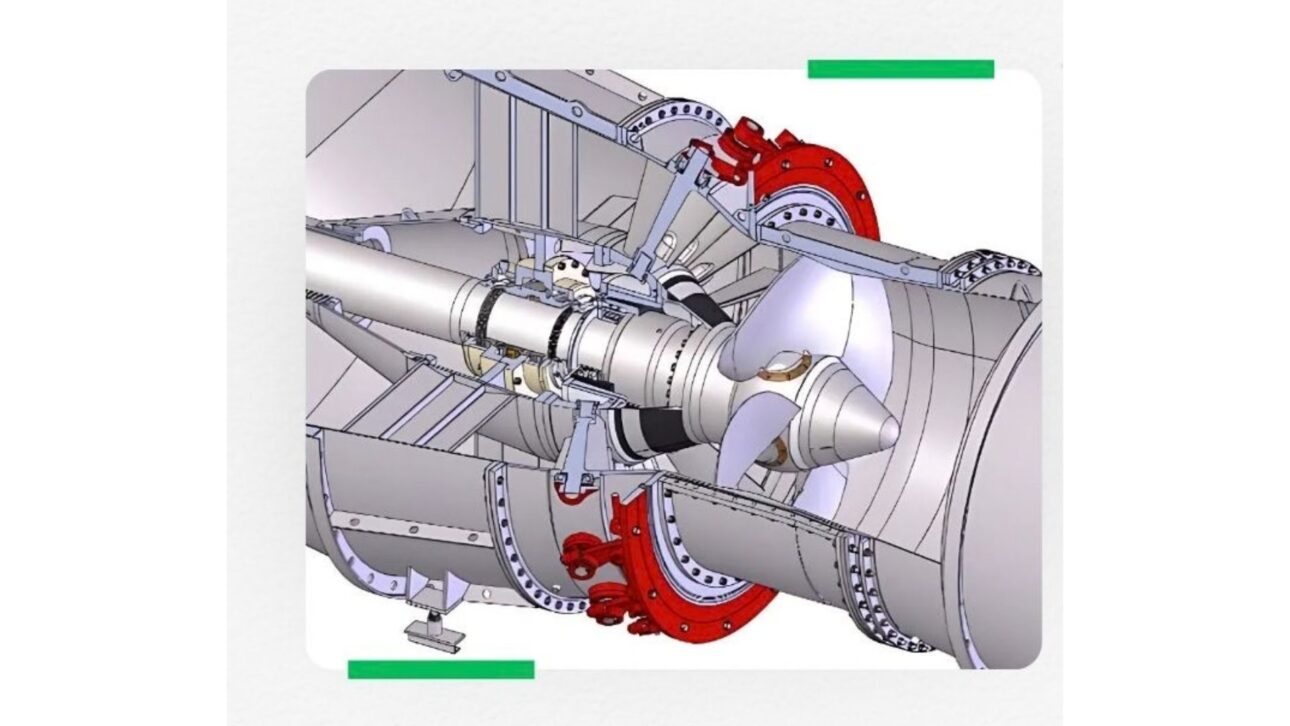

Cómo funciona la turbina bulbo en la generación de energía
Dentro de este sistema, el agua atraviesa el conjunto hidráulico y mueve el rotor de la turbina, transfiriendo energía mecánica al generador acoplado y permitiendo que la electricidad sea producida continuamente mientras el flujo del río mantiene el movimiento de las aspas.
Cuando el rotor alcanza 7,5 metros de diámetro, dimensión documentada en material técnico del fabricante, el equipo deja de ser solo un componente industrial y pasa a representar físicamente el tamaño del desafío de ingeniería involucrado en proyectos hidroeléctricos de esta escala.
Sigue siendo así que el impacto energético de Jirau no nace del tamaño aislado de una sola turbina, sino de la repetición del mismo diseño técnico a lo largo de 50 máquinas integradas a las estructuras hidráulicas de la central, operando de forma coordinada dentro del Sistema Interconectado Nacional.
Capacidad energética y papel de la central en el sistema eléctrico
La primera unidad generadora entró en operación comercial el 6 de septiembre de 2013, hito inicial de la producción eléctrica del complejo, mientras que la motorización completa de la central fue concluida en noviembre de 2016, cuando todas las cincuenta unidades comenzaron a operar simultáneamente.
Con esta estructura, el emprendimiento consolidó 3.750 MW de potencia instalada, capacidad suficiente para posicionar Jirau entre los mayores complejos hidroeléctricos del país y aumentar de forma significativa la participación de la región Norte en la generación de electricidad nacional.
Según datos divulgados por la concesionaria, la producción de la central está asociada al suministro de energía renovable para más de 40 millones de personas, evidenciando el papel estratégico del complejo dentro de la matriz eléctrica brasileña.
Indicadores regulatorios y operación del reservorio
Informe de la administración divulgado por la empresa indica que el reservorio de la hidroeléctrica posee área variable que puede alcanzar hasta 361,6 kilómetros cuadrados, dimensión influenciada por las condiciones hidrológicas y por la propia lógica operacional de una central a hilo de agua.
El mismo documento registra garantía física de 2.101,5 MW medios, indicador regulatorio utilizado en el sector eléctrico para determinar el volumen de energía que puede ser comercializado con seguridad dentro del mercado brasileño.
A diferencia de la potencia instalada, que representa la capacidad máxima teórica de las máquinas, la garantía física considera criterios técnicos e hidrológicos definidos por las autoridades del sector para estimar la generación media confiable a lo largo del tiempo.
Gigantismo invisible de las máquinas de la hidroeléctrica
Gran parte del fascinación en torno a Jirau surge justamente del contraste entre escala e invisibilidad, pues las turbinas bulbo operan sumergidas e integradas a la estructura interna de la central, lejos de la mirada directa del público que observa solo las estructuras externas del emprendimiento.
Cuando números como rotores de 7,5 metros, cincuenta unidades generadoras y 3.750 MW de capacidad instalada aparecen juntos, la hidroeléctrica deja de ser solo una obra monumental en el paisaje amazónico y pasa a ser percibida como un complejo industrial esencial para el abastecimiento eléctrico del país.
