Diseñado para emergencias ambientales, el barco Bottsand utiliza un sistema exclusivo que abre el casco para recoger petróleo derramado, separar aceite y agua con eficiencia y seguridad operacional en alta mar.
Cuando un barco se parte por la mitad en el océano, normalmente es el fin para él. En el caso del Bottsand, es el comienzo del trabajo. La clase Bottsand (Tipo 738), operada por la Marina de Alemania, está compuesta por dos barcos de recuperación de petróleo — el Bottsand y el Eversand — cuyo casco fue diseñado desde la fábrica para abrirse longitudinalmente en dos mitades durante operaciones de limpieza ambiental. La proa se separa en 65 grados, creando una apertura de más de 40 metros cuadrados que traga agua contaminada con petróleo. El agua es bombeada a un tanque interno de 790 metros cúbicos, donde el petróleo es separado y almacenado. En una hora, cada barco puede limpiar hasta 140 metros cúbicos de superficie oceánica cubierta por una capa de 2 milímetros de petróleo.
El concepto que vino de un petrolero cortado por la mitad
La idea detrás del Bottsand es sorprendentemente simple. Los ingenieros del astillero C. Lühring, en Brake, Alemania, partieron de un concepto básico: tomar un petrolero costero convencional de 500 toneladas y cortarlo por la mitad en sentido longitudinal, de proa a popa.
En modo de navegación normal, el barco funciona como cualquier otro — casco cerrado, propulsión convencional, velocidad de hasta 10 nudos. Cuando llega a un derrame, pistones hidráulicos entran en acción y separan las dos mitades del casco por la proa, abriendo un canal en forma de V que funciona como una boca gigante orientada hacia la superficie del mar.
-
Con casi 70 metros de ancho en la popa y forma de “rebanada gigante de queso”, el Ramform Titan remolca hasta 24 cables sísmicos para barrer el fondo del océano en 3D y revelar reservas de petróleo ocultas bajo kilómetros de sedimentos.
-
Como una hélice de 131 toneladas y 11 metros sostiene el 90% del comercio global y transforma los mayores barcos portacontenedores del planeta.
-
Con 225 metros de longitud y capacidad para 76 mil toneladas, este barco “se hunde” hasta 28 metros de profundidad para recibir destructores de guerra, plataformas de petróleo y radares gigantes flotando por encima y luego emerge con todo intacto en la parte superior como una bandeja colosal cruzando océanos.
-
Plataforma de 100 metros sin motor, sin quilla y operando al revés gira 90 grados en el océano, se hunde 75 metros y deriva alrededor de la Antártida durante dos años impulsada por la corriente más poderosa del planeta para estudiar el mayor sumidero de carbono de la Tierra, aún poco comprendido por la ciencia para modelización climática precisa.
El agua aceitosa entra por el canal, se dirige al sistema de bombeo y sigue hacia los tanques de separación en el interior del barco. Cuando el tanque se llena o la operación termina, el casco se cierra nuevamente y el barco navega normalmente hasta el punto de descarga.
El prototipo Thor que demostró que la idea funcionaba
Antes del Bottsand, existió el Thor. Construido en 1981 por el mismo astillero con el apoyo del Ministerio Federal de Investigación y Tecnología de Alemania Occidental, el Thor fue el prototipo que validó el concepto de casco divisible en condiciones reales de mar.
Las pruebas demostraron que la separación hidráulica del casco era mecánicamente viable, que la estabilidad del barco se mantenía durante la apertura y que el sistema de recolección de petróleo funcionaba según lo diseñado. Con los datos del Thor, el astillero desarrolló una versión ampliada y mejorada — el Bottsand — que entró en servicio en la Marina alemana en 1984. El segundo barco de la clase, Eversand, fue comisionado en 1987.
46 metros, 650 toneladas y seis civiles a bordo
El Bottsand mide 46,3 metros de largo, 12 metros de ancho (boca) y 5,2 metros de profundidad (pontal). El calado operativo es de 3,1 metros y el desplazamiento es de 650 toneladas. La propulsión es proporcionada por motores con una potencia total de 759 kW, suficiente para una velocidad máxima de 10 nudos.
La tripulación es de solo seis personas — todas civiles. A pesar de pertenecer a la Marina alemana, el Bottsand no es operado por militares. Los tripulantes son empleados civiles especializados en operaciones de combate a la contaminación marina. El barco es un barco auxiliar de la Marina, clasificado como embarcación de control de contaminación de aguas.
Dónde están estacionados
El Bottsand está basado en el Comando de la Base Naval de Warnemünde, en el Mar Báltico. El Eversand está estacionado en la base naval de Wilhelmshaven, en el Mar del Norte. Ambos responden operacionalmente al Havariekommando, el comando central de emergencias marítimas de Alemania, con sede en Cuxhaven.
La distribución geográfica es estratégica: un barco cubre el Báltico y el otro cubre el Mar del Norte — las dos principales áreas de riesgo de derrame en las costas alemanas. La ubicación permite que cualquiera de los dos barcos alcance el punto de un incidente en pocas horas.
El Mar del Norte como razón de existir
El Bottsand no nació por casualidad. Fue una respuesta directa a una serie de derrames de petróleo que afectaron las costas del Mar del Norte a lo largo de las décadas de 1960 y 1970. El intenso tráfico de petroleros entre los terminales del Mar del Norte y los puertos europeos creaba un riesgo constante de colisiones, encallamientos y fugas.
El desastre del Amoco Cadiz en 1978, que vertió 223 mil toneladas de petróleo crudo en la costa de Bretaña, Francia, aceleró el desarrollo de tecnologías de respuesta en toda Europa. Alemania Occidental, con su larga costa en el Mar del Norte y el Báltico, invirtió en soluciones propias — y el concepto del barco que se parte por la mitad fue una de ellas.
Cómo funciona la separación aceite-agua
Cuando el agua aceitosa es bombeada al tanque de 790 metros cúbicos, comienza el proceso de separación. El sistema aprovecha la diferencia de densidad entre el aceite y el agua de mar: el petróleo, más ligero, flota naturalmente hacia la superficie dentro del tanque.
Separadores internos dirigen el aceite a compartimentos de almacenamiento dedicados, mientras que el agua limpia es devuelta al mar. El sistema no requiere productos químicos — opera por gravedad y mecánica de fluidos. La eficiencia depende del tipo de aceite derramado: aceites más ligeros se separan más rápidamente, mientras que aceites pesados y emulsionados requieren más tiempo y pueden reducir la capacidad de procesamiento.
140 metros cúbicos por hora
La tasa de limpieza del Bottsand — 140 metros cúbicos de superficie contaminada por hora, considerando una capa de aceite de 2 milímetros — puede parecer modesta frente a derrames catastróficos como el de Deepwater Horizon, que liberó 4,9 millones de barriles en el Golfo de México en 2010. Y de hecho lo es.
El Bottsand no fue diseñado para desastres a escala oceánica. Fue diseñado para el tipo de incidente más común y estadísticamente más frecuente: fugas operativas en puertos, colisiones menores entre barcos, rupturas de tuberías durante la transferencia de carga y pequeños derrames costeros. En estos escenarios — que representan la abrumadora mayoría de los incidentes registrados globalmente —, un barco que llega rápido, abre el casco, recoge el petróleo y se va es exactamente lo que se necesita.
El barco que es dos barcos

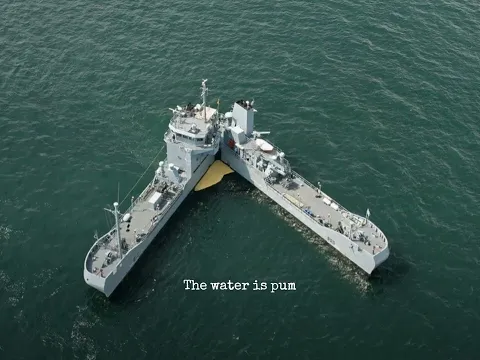

Vista desde arriba, la silueta del Bottsand con el casco abierto recuerda a una pinza gigante mordiendo la superficie del mar. Las dos mitades del casco funcionan como paredes laterales de un canal flotante, canalizando el agua aceitosa hacia el centro, donde opera el sistema de recolección.
La apertura máxima de 65 grados es controlada por pistones hidráulicos que pueden ajustar el ángulo según la densidad del derrame y las condiciones del mar. En mares más agitados, la apertura puede reducirse para mantener la estabilidad. En aguas tranquilas con manchas extensas, la apertura máxima aumenta el área de recolección. Cada operación es ajustada en tiempo real por la tripulación.
Por qué nadie copió
El concepto del Bottsand es ingenioso, comprobado y operativo desde hace más de 40 años. Aun así, ninguna otra marina o agencia ambiental del mundo ha construido un barco con casco divisble para limpieza de petróleo.
La explicación más probable es una combinación de factores: el costo de desarrollar un casco con integridad estructural suficiente para abrirse y cerrarse repetidamente en el mar es alto; los barcos convencionales de respuesta a derrames, equipados con brazos recolectores laterales y skimmers, son más baratos y versátiles; y la mayoría de los países invierte en flotas de embarcaciones más pequeñas y numerosas en lugar de barcos especializados únicos. El Bottsand ocupa un nicho que nadie más quiso llenar.
Cuatro décadas de servicio silencioso
El Bottsand entró en servicio en 1984. El Eversand, en 1987. Ambos siguen operativos más de 35 años después. Durante ese período, respondieron a decenas de incidentes de contaminación en las costas alemanas del Mar del Norte y del Báltico — casi siempre lejos de los focos de los medios internacionales.
A diferencia de grandes desastres que movilizan flotas enteras y generan cobertura global, el trabajo del Bottsand es rutinario, local e invisible. Una pequeña fuga en un terminal portuario, una mancha detectada por patrullas aéreas, un incidente durante la transferencia de combustible entre barcos — estos son los escenarios en los que el barco abre el casco, realiza el trabajo y regresa a la base sin que nadie fuera de la Marina alemana sepa que algo sucedió.
El Eversand que cambió de manos
En 2015, la gestión operativa del Eversand — el segundo barco de la clase — fue transferida de la Marina alemana a la empresa EMO Offshore, con sede en Emden. La EMO, que ya operaba una flota propia de embarcaciones de servicio offshore bajo bandera alemana transportando personal y carga a parques eólicos en el Mar del Norte y el Báltico, asumió la operación del Eversand en nombre del Ministerio Federal de Transportes e Infraestructura Digital de Alemania.
La transferencia refleja una tendencia más amplia en la gestión de embarcaciones auxiliares: barcos de función ambiental que pertenecen a la Marina pero son operados por empresas civiles especializadas. El Bottsand continúa bajo gestión directa de la Marina en el Comando de Warnemünde. Ambos barcos permanecen bajo la coordinación del Havariekommando para activación en emergencias, independientemente de quién opere cada uno en el día a día.
La película de James Bond que casi existió
La imagen de un barco militar que se parte por la mitad en el océano tiene un atractivo cinematográfico obvio. El Sea Shadow, el barco sigiloso americano, inspiró al villano de una película de James Bond. El Bottsand, con su casco que se abre como mandíbula de tiburón, sería un candidato natural para una escena de acción.
Pero el Bottsand no es glamuroso. No es secreto. No está armado. Es un barco de limpieza operado por seis civiles que recoge petróleo de la superficie del mar y devuelve agua limpia al océano. Si existe un opuesto conceptual de un barco de guerra, es el Bottsand: una embarcación militar cuya única arma es la capacidad de tragar contaminación y separar el veneno del agua. Y quizás sea precisamente por eso que, a pesar de ser el diseño naval más inusual en operación en el mundo, casi nadie ha oído hablar de él.
