Construir debajo del agua está entre las tareas más complejas de la ingeniería civil moderna. A primera vista, la idea de ingenieros y obreros trabajando bajo corrientes oceánicas violentas parece inevitable. Sin embargo, en la práctica, la ingeniería subacuática moderna evita completamente el contacto directo con el agua, creando ambientes secos temporales para permitir la ejecución segura de las obras.
La información fue divulgada por contenidos técnicos y educativos especializados en ingeniería civil y geotecnia, que detallan cómo grandes estructuras sumergidas, como pilas de puentes, son erigidas sin que trabajadores necesiten operar continuamente debajo del agua, según materiales técnicos ampliamente utilizados en el sector.

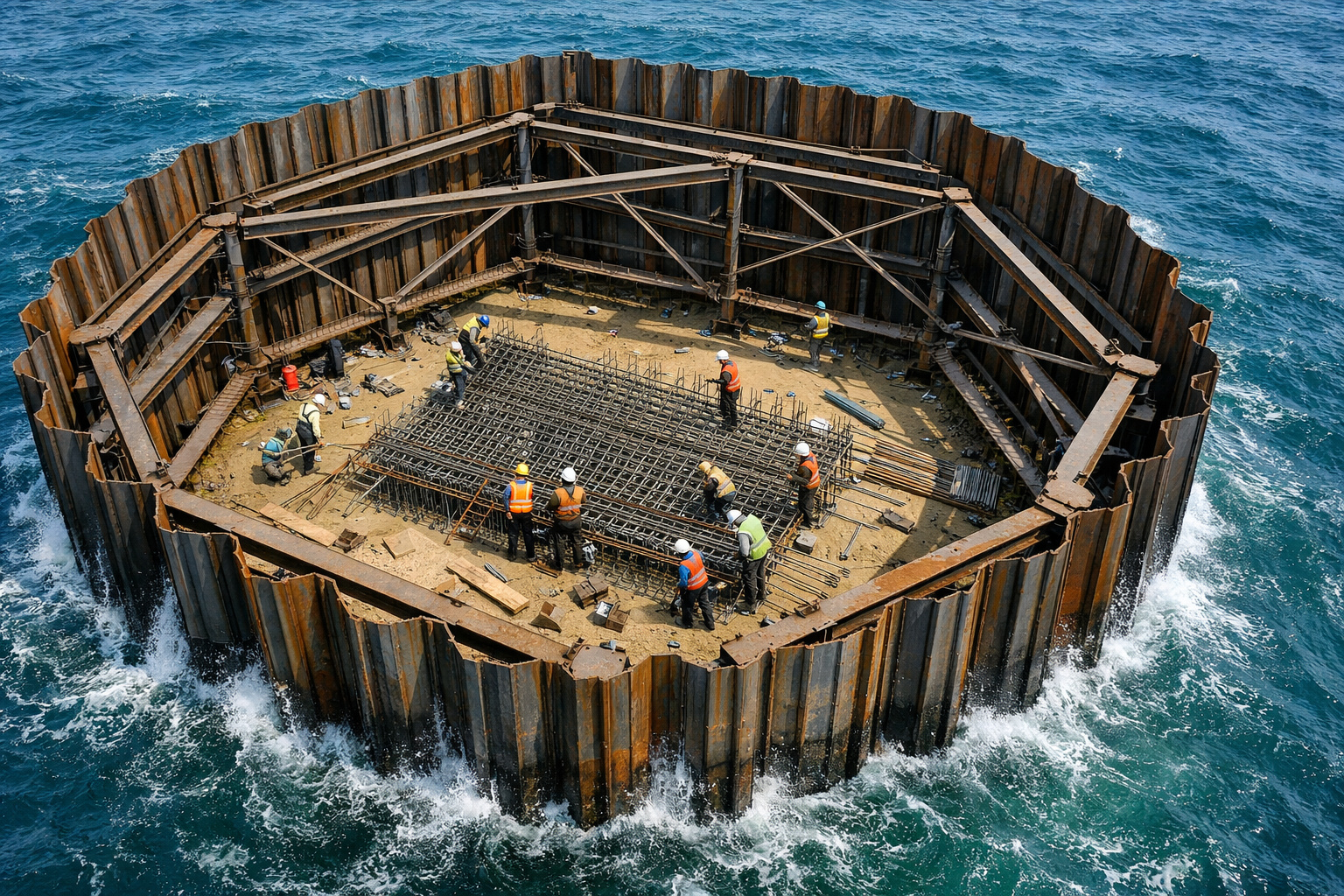

Para esto, los ingenieros recurren a una solución ingeniosa y temporal: la encerque, una barrera provisional construida alrededor del área donde la estructura definitiva será erguida. Esta técnica permite aislar el lugar, bombear el agua y transformar el fondo del océano o de un río en un sitio de construcción seco — aunque rodeado por toneladas de agua ejerciendo presión constante.
-
Creado por George Lucas con más de 1.000 millones de dólares, un museo futurista en forma de nave espacial con 1.500 paneles curvos está a punto de abrir en Los Ángeles y albergará una de las mayores colecciones privadas de arte narrativo del mundo.
-
Casal muestra cómo hizo un muro de contención en el sitio usando 400 neumáticos viejos: el terreno inclinado se convirtió en platós, los neumáticos están alineados, llenos y bien compactados con tierra en capas intercaladas, con pasto ayudando en la sustentación y costo casi cero.
-
Ingeniero explica el drenaje en época de lluvia: diferencia entre agua superficial y profunda, zanjas, cunetas y salidas de agua en la carretera, además de drenajes y colchón drenante, para evitar erosión, aquaplaning y inundaciones en la obra hoy.
-
Con 55 pisos, 177 metros de altura, pasarela de 15 metros entre torres gemelas, fachada ventilada y 6.300 m² de ocio, Ápice Towers ya tiene una torre lista y otra casi en la cima.
No obstante, a pesar de parecer simple en concepto, un pequeño error de cálculo o de secuencia constructiva puede resultar en un colapso repentino, poniendo en riesgo toda la obra, equipos y vidas humanas.
Encerques, pilas de tablones y el papel crítico de la ingeniería geotécnica
Antes incluso de que el agua sea removida, los ingenieros enfrentan un desafío esencial: evaluar si el suelo soporta la estructura permanente. Para ello, se realiza un estudio geotécnico detallado, siendo el método más común el ensayo de penetración de cono (CPT).
En este ensayo, un dispositivo con punta cónica es posicionado en el fondo del océano. A medida que penetra el suelo, sensores registran valores de resistencia y fricción, enviando datos en tiempo real. El ensayo prosigue hasta alcanzar el lecho rocoso, momento en que ocurre un salto abrupto en los valores de resistencia. Este dato es crucial, pues define la profundidad exacta en que las pilas de tablones deben ser hincadas.
Con esta información en manos, inicia la construcción del encerque. Primero, se instalan pilas guía, posicionadas con precisión mediante un martillo de pilas vibratorio. Luego, decenas de pilas de tablones interconectadas son hincadas en el suelo, formando una pared continua.
A diferencia de lo que muchos imaginan, estas pilas no son simplemente martilladas. El equipo utiliza vibraciones rápidas y controladas, generadas por dos pesos excéntricos en contrarrotación, reduciendo la resistencia del suelo y permitiendo que las pilas alcancen el lecho rocoso con mayor eficiencia y menor impacto estructural.
El orden de hincado — del rincón hacia el centro — garantiza la alineación correcta de la estructura. Todo este proceso ocurre desde una barcaza de superficie plana, responsable de transportar máquinas y componentes hasta el lugar de la obra.
Presión del agua, colapsos inesperados y la importancia del contraventeo
Con el encerque formado, se inicia la fase crítica: el bombeo del agua. A medida que el nivel del agua disminuye, surgen filtraciones entre las pilas de tablones debido a la presión diferencial entre el interior seco y el exterior sumergido.

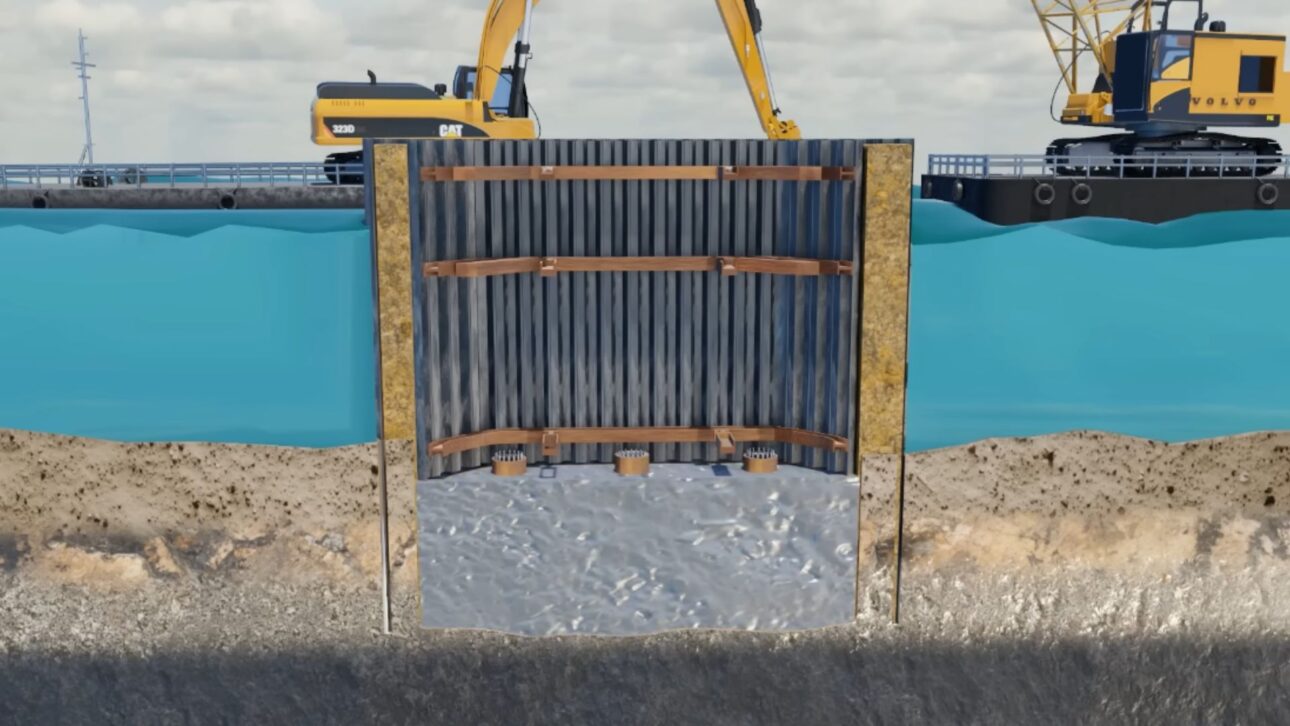

Inicialmente, un encerque de capa única puede fallar. Por ello, los ingenieros frecuentemente adoptan un sistema de capa doble, llenando el espacio entre las paredes con arena, grava o roca triturada, aumentando la resistencia a las filtraciones.
Aun así, un error común puede ser fatal. Cuando el agua está presente en ambos lados, las fuerzas se equilibran. Sin embargo, al vaciar completamente el interior, una fuerza gigantesca comienza a actuar hacia adentro, pudiendo provocar el colapso total del encerque.
Para evitar este desastre, se instala un sistema de contraventeo, compuesto por estribos, soportes y vigas horizontales, todas atornilladas de forma precisa. Estos estribos resisten el movimiento interno de las paredes y distribuyen las cargas laterales, haciendo que la estructura temporal sea capaz de soportar la presión extrema del agua.
Aun así, otro fenómeno amenaza la obra: la infiltración de agua del suelo, similar a lo que ocurre en experimentos clásicos de filtración. Como impedir totalmente esta infiltración es extremadamente difícil, los ingenieros adoptan una solución definitiva.
Capa de sellado de concreto, método tremie y la construcción del pilar definitivo
La solución está en la llamada capa de sellado de concreto, que sella el fondo del encerque y bloquea la infiltración de agua. Antes de eso, el suelo por encima de los estratos duros se retira con cubos de concha, operados por excavadoras especializadas.
Para asegurar la adherencia de la capa de sellado al lecho rocoso, se instalan pilas de acero huecas, hincadas con martillo de pilas vibratorio. El material rocoso en el interior de estos tubos se retira con máquinas de trado, permitiendo la inserción de barras de refuerzo y posterior concretado.
El concretado de la capa de sellado se realiza mediante el método tremie, ideal para ambientes con presencia constante de agua. Este método utiliza un cubo de trampa y un tubo largo segmentado, con un tapón en la extremidad inferior para impedir la entrada de agua. El tubo permanece sumergido en el concreto durante todo el proceso, evitando la mezcla con el agua infiltrada.
Con el sellado concluido, la infiltración se controla de forma eficiente. Los trabajadores entonces montan el esqueleto de barras de acero reforzadas para el fuste del pilar del puente. Como esta estructura quedará permanentemente sumergida, los materiales utilizados deben resistir tanto a la presión del agua como a la carga del puente.
Tras el vertido completo del concreto, el pilar pasa por un período de cura entre 14 y 28 días, hasta alcanzar su resistencia total. Solo después de eso el encerque, ahora inútil y visualmente indeseable, es removido con cuidado. Las pilas de tablones se cortan al nivel de la capa de sellado, evitando cualquier compromiso estructural.
El resultado final es un pilar de puente sólido, capaz de soportar cargas extremas y resistir al ambiente subacuático por décadas.
-
-
