Tecnología Desarrollada en el Centro Langley Permite Visualizar el Movimiento del Aire en Túneles de Viento con un Sistema Óptico Compacto y Autoalineado, Simplificando un Método Usado Hace Más de Un Siglo y Ampliando la Precisión de Investigaciones Aeronáuticas y Espaciales Realizadas por la NASA.
Una tecnología desarrollada en el Centro de Investigación Langley, de la NASA, está cambiando la forma de observar el flujo del aire en pruebas aeronáuticas y espaciales.

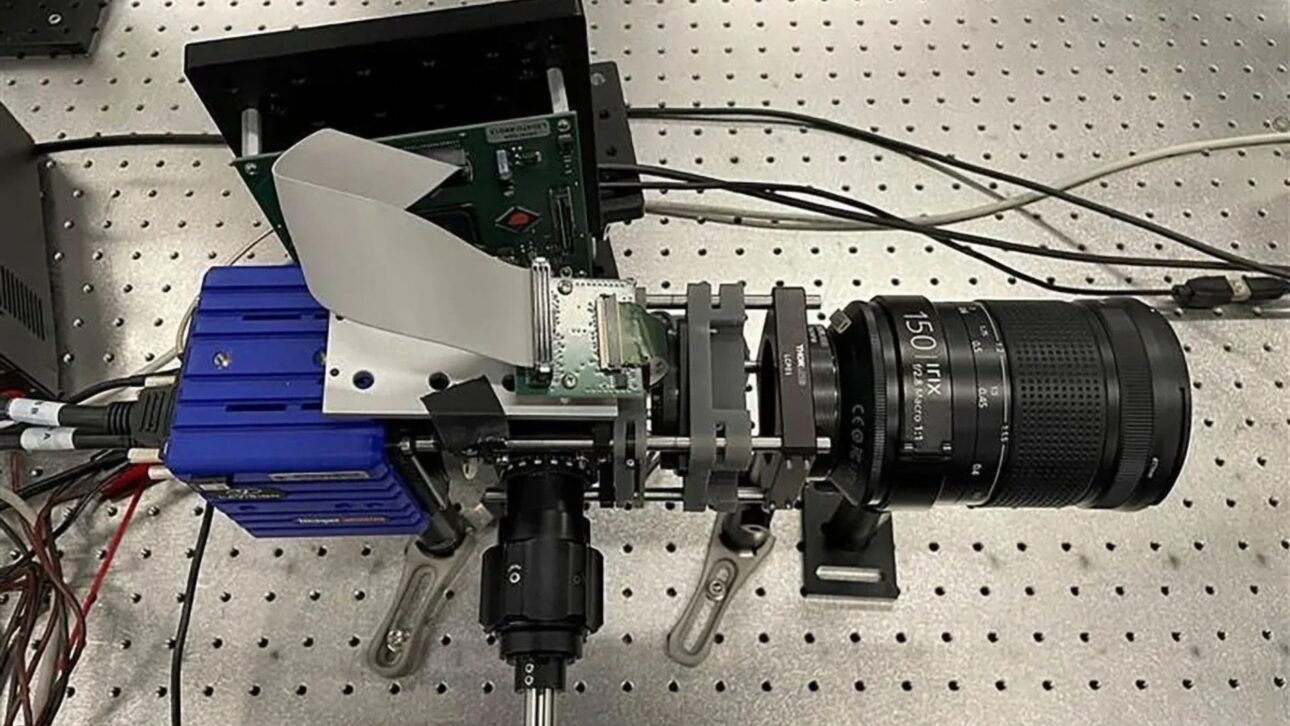

bautizado como Self-Aligned Focusing Schlieren (SAFS), el sistema fue creado por Brett Bathel y Joshua Weisberger y recibió de la agencia el premio Government Invention of the Year 2025, distinción reservada a invenciones consideradas de mayor impacto dentro de la institución.
Cómo Funciona la Visualización del Flujo de Aire
La novedad ataca un problema antiguo de la ingeniería: hacer visibles variaciones de densidad en el aire, algo esencial para estudiar ondas de choque, turbulencia, separación de flujo y otros fenómenos que influyen directamente en el rendimiento y la seguridad de aviones, cohetes y vehículos hipersónicos.
-
En México, un sitio maya de 3 mil años con dimensiones de ciudad entera puede haber sido erigido como un mapa colosal del cosmos, creado para representar el orden del universo y revelar cómo este pueblo organizaba el espacio, el tiempo y los rituales.
-
Japón quiere construir un anillo solar de 10,9 mil kilómetros en la Luna para enviar energía continuamente a la Tierra.
-
Con casi 1 tonelada, temperatura de hasta 3.000°C, capacidad para lanzar 10 mil fragmentos en un radio de 1 km, perforar concreto y derretir acero, la aterradora bomba de Turquía se presenta como una de las armas no nucleares más destructivas jamás mostradas.
-
Después de que un submarino desapareciera bajo la “Glaciar del Juicio Final”, científicos anuncian una nueva máquina monstruosa capaz de operar a 3.000 metros de profundidad para regresar al corazón del hielo e investigar una amenaza capaz de elevar el nivel del mar en todo el mundo.
Aunque el aire no puede ser visto a simple vista, pequeños cambios en su densidad desvían la luz, y ese efecto óptico permite registrar el comportamiento del flujo.
Esta base física no es nueva.
El método schlieren, asociado al científico August Toepler, remonta al siglo XIX, con descripción ligada a 1864, y se consolidó como herramienta clásica para visualizar perturbaciones en medios transparentes.
A lo largo del tiempo, la técnica ganó variaciones y aplicaciones en aerodinámica, pero continuó exigiendo montajes delicados, sensibles y demorados.
Limitaciones de la Técnica Schlieren Tradicional
En la práctica, los sistemas tradicionales de focused schlieren imaging dependen de alineación óptica extremadamente precisa, con componentes instalados en lados opuestos de la región observada.
Cualquier vibración, ajuste indebido o alteración en el arreglo puede comprometer la lectura, lo que históricamente aumentó el tiempo de preparación y redujo la disponibilidad de túneles de viento y otras instalaciones de ensayo.
La propia NASA describe este proceso como complejo y manual.
Nueva Tecnología SAFS Desarrollada en la NASA
Fue en este escenario que el SAFS surgió en 2020 como un intento de simplificar lo que durante décadas exigió un gran esfuerzo operacional.
En lugar de depender de la alineación minuciosa de rejillas separadas en lados opuestos del objeto probado, el sistema utiliza polarización de la luz y una arquitectura autoalineada para producir la visualización con un montaje más compacto y estable.
El ganho más inmediato aparece en la rutina de los laboratorios.
Según la NASA, lo que antes podía llevar semanas de ajustes pasó a ser preparado en minutos, con posibilidad de alterar sensibilidad, campo de visión y foco sin desmontar todo el aparato.
Además, el sistema exige acceso a solo un lado del objeto ensayado, reduciendo limitaciones de espacio y haciendo el uso más práctico en diferentes tipos de prueba.
Aplicaciones en Túneles de Viento y Cohetes
La lógica del SAFS también mejora la calidad de la imagen obtenida.
En registros publicados por la agencia, la tecnología logra destacar estructuras relevantes del flujo y reducir artefactos asociados a capas-límite del túnel, ondas de choque fuera del plano de interés y variaciones térmicas externas al ambiente principal del ensayo.
Este refinamiento ayuda a los investigadores a separar con más claridad lo que pertenece al fenómeno estudiado y lo que es ruido de la medición.
Este tipo de avance tiene efecto directo sobre programas de investigación.
La NASA informa que el SAFS viene siendo empleado para observar separación de flujo en el High Lift Common Research Model, utilizado en estudios de rendimiento de despegue y aterrizaje.
La tecnología también ha sido utilizada para investigar estructuras de choque en el modelo del Space Launch System, ampliando la capacidad de análisis en campañas experimentales de alto costo.
Impacto Global de la Invención
El impacto ya ha trascendido el entorno interno de la agencia.
De acuerdo con la NASA, la tecnología ha sido adoptada por más de 50 instituciones en más de ocho países, con licenciamiento en curso y versiones comerciales llegando al mercado.
Este alcance indica que la solución no se ha limitado a un laboratorio específico y ha sido incorporada por universidades, centros de investigación y empresas interesadas en ensayos aerodinámicos más ágiles.
La repercusión también ha aparecido en otros premios.
La agencia registró que el SAFS ha entrado en la lista de los R&D 100 Awards de 2025, reconocimiento internacional destinado a innovaciones científicas y tecnológicas.
Antes de esto, el equipo ligado al proyecto ya había sido mencionado en los honores de tecnología e innovación del área de Aeronáutica de la NASA.
Al explicar la importancia del invento, Brett Bathel afirmó que el avance produce un «efecto cascada», porque permitir que investigadores vean y comprendan el movimiento del aire de modos antes difíciles de alcanzar tiende a resultar en proyectos de aeronaves mejores y vuelos más seguros.
La declaración fue publicada por la NASA al presentar el premio y el estado actual de adopción de la tecnología.
Más que sustituir un arreglo óptico antiguo, el SAFS representa un cambio de lógica en la instrumentación experimental.
En lugar de ampliar la complejidad para obtener imágenes más útiles, la solución simplifica el montaje y, al mismo tiempo, aumenta la flexibilidad de uso.
Esta combinación interesa especialmente a la ingeniería aeronáutica, donde el tiempo de túnel, la repetibilidad del ensayo y la calidad de los datos suelen definir el ritmo de desarrollo de nuevas aeronaves y sistemas espaciales.
El proyecto fue apoyado por el portafolio Aerosciences Evaluation and Test Capabilities y por las Transformational Tools and Technologies, dentro del Transformative Aeronautics Concepts Program de la dirección de investigación aeronáutica de la NASA.
En este contexto, la nueva cámara se inscribe en una agenda más amplia de la agencia orientada a herramientas que aceleren la previsión de rendimiento, la validación experimental y la mejora de conceptos para la aviación y para misiones espaciales.
-
-
-
-
