Este componente crítico de la exploración de petróleo en alta mar necesita soportar presiones extremas, y la falla del ducto que conecta el pozo a la plataforma puede causar desastres ambientales y pérdidas de millones de dólares.

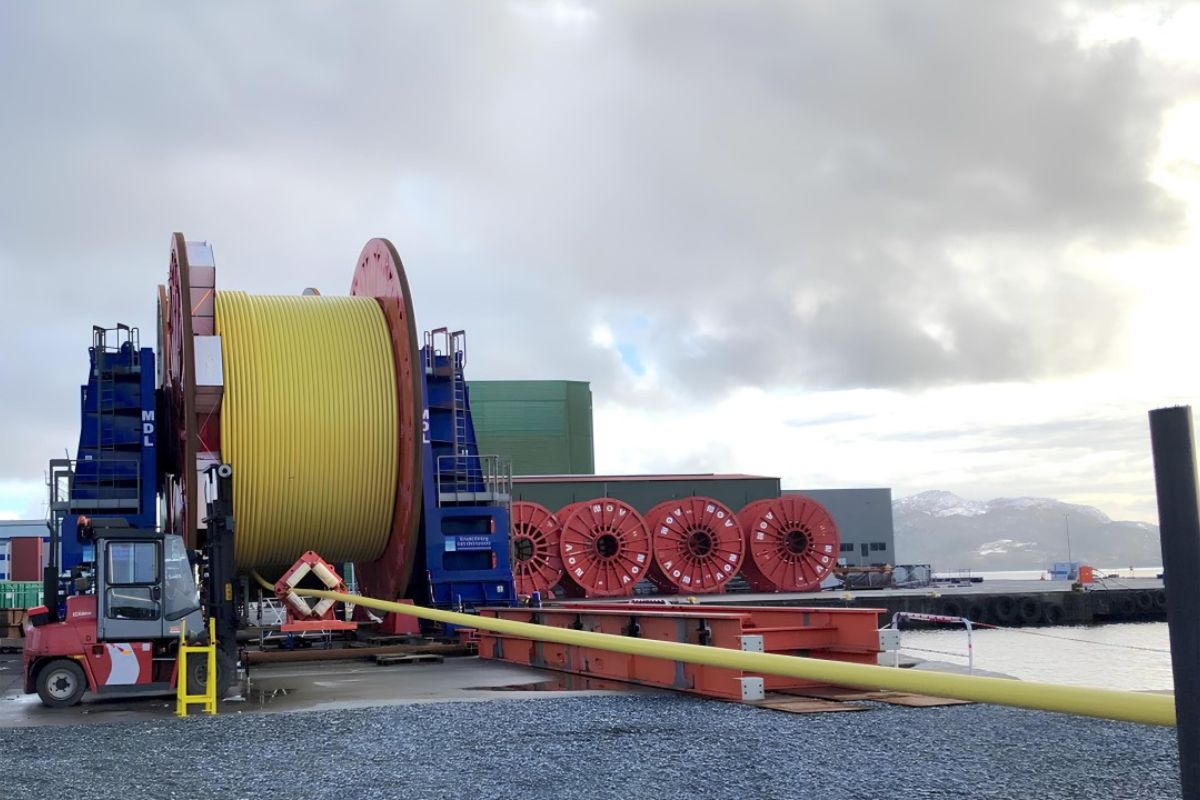

En el complejo mundo de la exploración de petróleo en alta mar, un componente se destaca por su importancia y costo: el riser de producción. Este es el ducto que conecta el pozo a la plataforma, funcionando como una arteria vital que transporta el petróleo y gas del fondo del océano hasta la superficie. Conocido como «canudo flexible», su tecnología es tan avanzada que el costo puede llegar a US$ 100.000 por metro.
Diseñado para ser una maravilla de la ingeniería, el riser flexible también es una fuente de riesgo. Fallas en su estructura ya han causado pérdidas billonarias y han llevado a la industria a una carrera por nuevas tecnologías, materiales y sistemas de monitoreo para garantizar la seguridad y viabilidad de la producción en aguas ultraprofundas.
¿Qué es el riser, la arteria vital de la plataforma en alta mar?
En términos simples, el riser de producción es la conexión crítica entre un pozo de petróleo submarino y la plataforma flotante en la superficie. Transporta los fluidos de producción (petróleo y gas), además de fluidos de inyección y de control, superando uno de los entornos más hostiles del planeta.
-
España sorprende al mundo al erigir 62 dunas artificiales, mezclar arena con restos naturales de posidonia y hacer que la estructura pierda solo el 1,4% del volumen en 1 año.
-
Con 16 misiles Bulava, mejoras en la furtividad acústica y un diseño orientado a patrullas silenciosas, el submarino nuclear de Rusia nació para garantizar la retaliación invisible de Moscú y se convirtió en uno de los pilares de su fuerza en el mar.
-
Cidade ‘populosa’ en Río entre las peores de Brasil en ranking nacional y expone crisis silenciosa de desarrollo.
-
Casal compra casa en la zona Sur de São Paulo, abre una puertita escondida en el garaje y encuentra una bodega secreta con decenas de vinos antiguos olvidados desde los años 1970.
Este ducto que conecta el pozo a la plataforma necesita soportar la inmensa presión externa del agua, que puede llegar a 3.000 metros de profundidad, y al mismo tiempo contener la altísima presión interna del petróleo y gas, que puede exceder 1.000 bar (casi mil veces la presión atmosférica). Además, necesita ser flexible para acompañar los movimientos constantes de la plataforma, causados por olas y corrientes.
Las múltiples capas de acero y polímeros: la ingeniería detrás del «canudo»

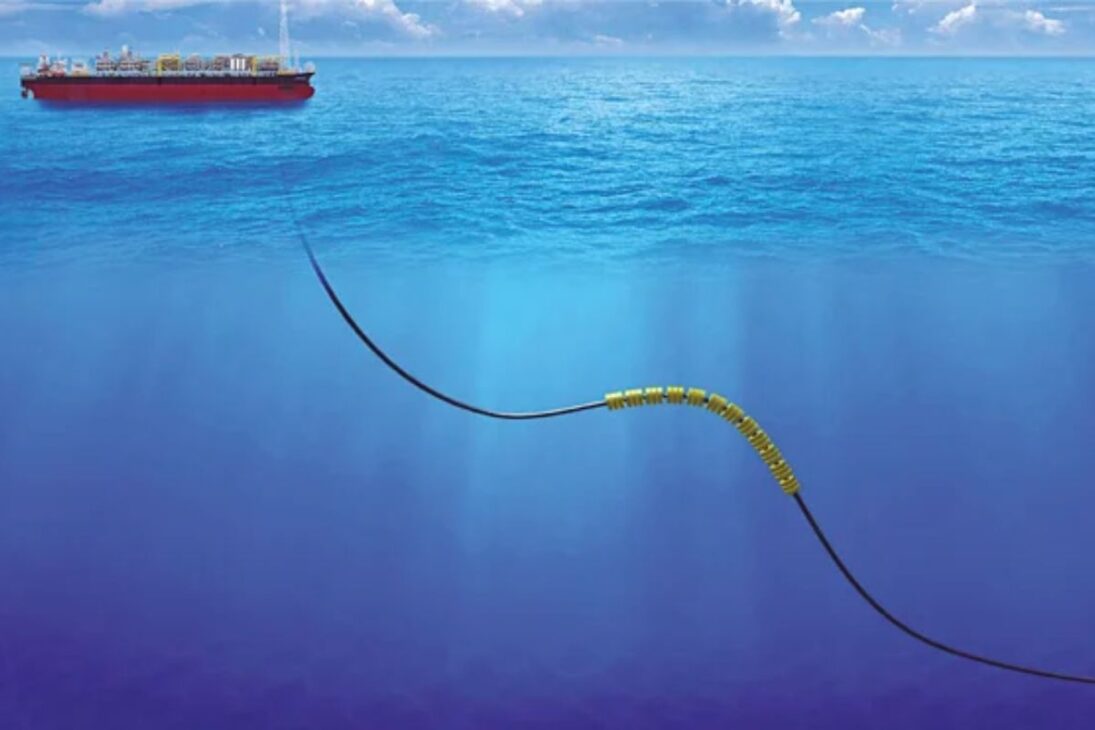

La genialidad del riser flexible radica en su construcción. No es un tubo único, sino una estructura compuesta con múltiples capas independientes que se deslizan unas sobre otras, garantizando flexibilidad y resistencia. Las principales capas son:
Carcasa: la capa más interna, hecha de cinta de acero entrelazada, que resiste al colapso por la presión externa.
Fundamento de presión interna: una capa de polímero que garantiza el sellado, impidiendo la fuga de petróleo y gas.
Armadura de presión: capas de alambres de acero que soportan la fuerza de la alta presión interna del fluido.
Armadura de tracción: considerada la columna vertebral del riser, son múltiples capas de alambres de acero que soportan el peso de toda la estructura suspendida en el agua.
Capa externa: la capa más externa, hecha de polímero, que protege las capas de acero de la corrosión causada por el agua marina.
La falla que cuesta millones: el riesgo de corrosión y los desastres en el pré-sal
A pesar de la ingeniería sofisticada del ducto que conecta el pozo a la plataforma, el riser flexible tiene un talón de Aquiles: la corrosión. Una pequeña falla en la capa externa puede permitir la entrada de agua de mar, que al entrar en contacto con el acero de la armadura, puede llevar a una falla catastrófica.
El problema se ha vuelto crítico en los campos del pré-sal brasileño. La combinación de alta presión, altas temperaturas y el gas rico en CO2 ha creado un ambiente extremadamente agresivo, causando un tipo de falla imprevisto llamado Corrosión Bajo Tensión (SCC-CO2). Risers diseñados para durar 25 años estaban fallando en solo dos o tres. Estos incidentes forzaron una campaña masiva y billonaria de sustitución de los ductos, como un contrato de aproximadamente US$ 800 millones para el cambio de solo 11 risers en el campo de Tupi.
Monitoreo en tiempo real y los ductos del futuro
Las fallas en el pré-sal han llevado a una revolución en la tecnología de risers. La industria ha pasado de un modelo de «instalar e inspeccionar» a uno de «instalar y monitorear continuamente». Empresas como TechnipFMC y Baker Hughes han desarrollado sistemas que utilizan ultrasonido y ondas electromagnéticas para inspeccionar las capas internas del ducto en tiempo real, creando un «gemelo digital» que permite predecir fallas.
La mayor innovación, sin embargo, está en los materiales. Para eliminar el riesgo de corrosión, la industria está desarrollando una nueva generación de ductos:
Ducto Compuesto Termoplástico (TCP): reemplaza el acero por fibras de carbono, volviendo el ducto inmune a la corrosión y hasta 90% más liviano.
Ducto Flexible Híbrido (HFP): combina un núcleo de compuesto resistente a la corrosión con las capas externas de armadura de acero, manteniendo el peso necesario para la estabilidad en el mar.
¿Por qué un ducto que conecta el pozo a la plataforma es tan caro?
El alto costo de un riser flexible no está solo en su fabricación compleja y en los materiales avanzados. El precio refleja el inmenso riesgo involucrado en la operación. Una falla no significa solo la pérdida del ducto, sino la paralización de la producción, que puede costar millones de dólares por día, además del riesgo de un desastre ambiental de proporciones inconmensurables.
Por lo tanto, el alto valor de un ducto que conecta el pozo a la plataforma es, en realidad, una inversión en seguridad y confiabilidad. La tecnología embebida, el monitoreo constante y los nuevos materiales están diseñados para garantizar que la arteria vital de la producción offshore continúe pulsando de manera segura y eficiente, incluso en las condiciones más extremas de la Tierra.
