La Planta Hidroeléctrica de Baihetan, en China, alberga turbinas de 1.000 MW con rotores de 8,62 metros y 346 toneladas fabricados dentro de la propia obra, en cavernas subterráneas gigantes excavadas en la montaña.
La Planta de Baihetan alberga turbinas gigantes de 1.000 MW fabricadas dentro de la propia montaña en China: El 21 de junio de 2020, ingenieros y operadores izaron lentamente una pieza colosal dentro de una caverna excavada en las montañas del suroeste de China. Era el primer rotor de turbina de la Planta Hidroeléctrica de Baihetan, un componente que permanecerá girando allí durante muchas décadas. El detalle más impresionante no era solo el tamaño de la pieza, sino el hecho de que había sido fabricada dentro del propio sitio de construcción. El rotor tenía dimensiones tan gigantescas que no existía fábrica en el mundo capaz de producirlo y transportarlo hasta el lugar sin enfrentar obstáculos logísticos casi imposibles. Así, la solución encontrada por los ingenieros fue radical: montar una fábrica temporal dentro de la propia planta en construcción.
Este episodio resume bien la escala del proyecto de Baihetan, hoy considerada la segunda mayor planta hidroeléctrica del planeta, detrás solo de la Planta de las Tres Gargantas, también en China. Con 16 turbinas gigantes y capacidad instalada de 16.000 megavatios, Baihetan representa uno de los mayores logros de la ingeniería hidroeléctrica moderna.
Turbinas hidroeléctricas de 1.000 MW exigieron rotores gigantes que no podían ser transportados
El desafío comenzó aún en la fase de diseño, cuando los ingenieros calcularon la potencia necesaria para cada unidad generadora de la planta. La meta era ambiciosa: construir turbinas capaces de producir 1.000 megavatios cada una, algo que ninguna turbina hidroeléctrica había alcanzado hasta entonces.
-
El neurólogo Richard Restak hace una advertencia severa para todas las personas mayores de 65 años: hay un hábito diario que él recomienda eliminar completamente de su vida porque está destruyendo sus neuronas y acelerando la pérdida de memoria.
-
Con 6,1 metros y 33 peldaños, la escalera en espiral de la Capilla de Loretto, en Estados Unidos, ganó fama en el mundo por dar dos vueltas completas de 360 grados sin apoyo central.
-
Con 30 metros de longitud, una casa en Inglaterra parece flotar en el aire y sorprende a ingenieros y arquitectos de todo el mundo por su efecto visual y su método de construcción suspendida sobre un terreno inclinado.
-
Llamado El Inmortal, el edificio que sobrevivió a terremotos en Ecuador parece equilibrarse, desafía las leyes de la física y impresiona con su audaz estructura de construcción.
Para alcanzar esa potencia, el rotor —conocido técnicamente como runner de la turbina hidroeléctrica— necesitaría tener alrededor de 8,62 metros de diámetro y pesar más de 340 toneladas. Una pieza de este tamaño exige precisión milimétrica en la fabricación, pues cualquier desequilibrio puede comprometer la eficiencia y seguridad del equipo.
Ninguna fábrica de equipos pesados en China poseía, en ese momento, la capacidad para mecanizar una pieza de esa dimensión con el nivel de precisión requerido. Incluso si se hubiera podido fabricar en otro lugar, surgía un segundo problema: transportar el rotor hasta la planta.
La Planta de Baihetan fue construida en el valle del Río Jinsha, en la región de la Cordillera Hengduan, un área montañosa con caminos estrechos, puentes limitados y túneles que simplemente no soportarían una pieza de cientos de toneladas y casi nueve metros de diámetro.
Ante esto, la empresa Dongfang Electric tomó una decisión sin precedentes: montar una planta de fabricación temporal dentro del propio sitio de construcción. El primer rotor fue completado allí mismo el 12 de enero de 2019, eliminando completamente el desafío logístico. Este fue uno de los momentos más simbólicos del proyecto: una turbina gigantesca siendo fabricada dentro de la propia montaña donde operaría.
Cavernas subterráneas gigantes albergan las turbinas de la Planta Hidroeléctrica de Baihetan
A diferencia de muchas plantas hidroeléctricas tradicionales, Baihetan fue construida dentro de cavernas excavadas en las montañas, a orillas del Río Jinsha, principal afluente superior del Río Yangtsé. La elección de una estructura subterránea no fue estética, sino resultado directo de las condiciones geológicas de la región.
Para acomodar las 16 turbinas gigantes, los ingenieros excavaron dos complejos subterráneos simétricos, uno en cada margen del río. Cada cámara principal tiene dimensiones impresionantes: 438 metros de largo, 34 metros de ancho y 88,7 metros de altura.
Esta altura equivale aproximadamente a un edificio de 30 pisos enterrado dentro de la montaña, convirtiendo estas cavernas en algunas de las más grandes jamás construidas para una planta hidroeléctrica.
El volumen total de roca removida durante la excavación superó 25 millones de metros cúbicos. Para efecto de comparación, este volumen sería suficiente para construir aproximadamente diez Pirámides de Quéops, según estimaciones presentadas por el ingeniero jefe del proyecto, Chen Jianlin.
Estas gigantescas cavernas subterráneas son el corazón de la infraestructura de la planta, albergando turbinas, generadores, sistemas de control y canales de flujo de agua.
Construir la planta dentro de la montaña protege la estructura contra terremotos
La decisión de construir Baihetan en el interior de la montaña fue principalmente geológica. El valle del Río Jinsha es una región conocida por actividad sísmica significativa. A lo largo de la historia, varios terremotos con magnitud superior a 7 ya han sido registrados en el área. En un proyecto de esta escala, estructuras superficiales exigirían cimientos extremadamente robustos y, aún así, podrían permanecer vulnerables a eventos sísmicos extremos.
Dentro de la roca maciza, la situación cambia completamente. La propia montaña funciona como una protección natural, absorbiendo parte de la energía sísmica y ayudando a estabilizar la estructura de la planta. Además, las turbinas operan bajo presiones hidráulicas gigantescas. En carga máxima, cada unidad puede alcanzar alrededor de 10 megapascales de presión, valores que exigen un ambiente estructural extremadamente estable.
La instalación subterránea también ofrece protección contra deslizamientos, intempéries y posibles riesgos externos, garantizando una vida útil proyectada superior a 100 años para la planta.

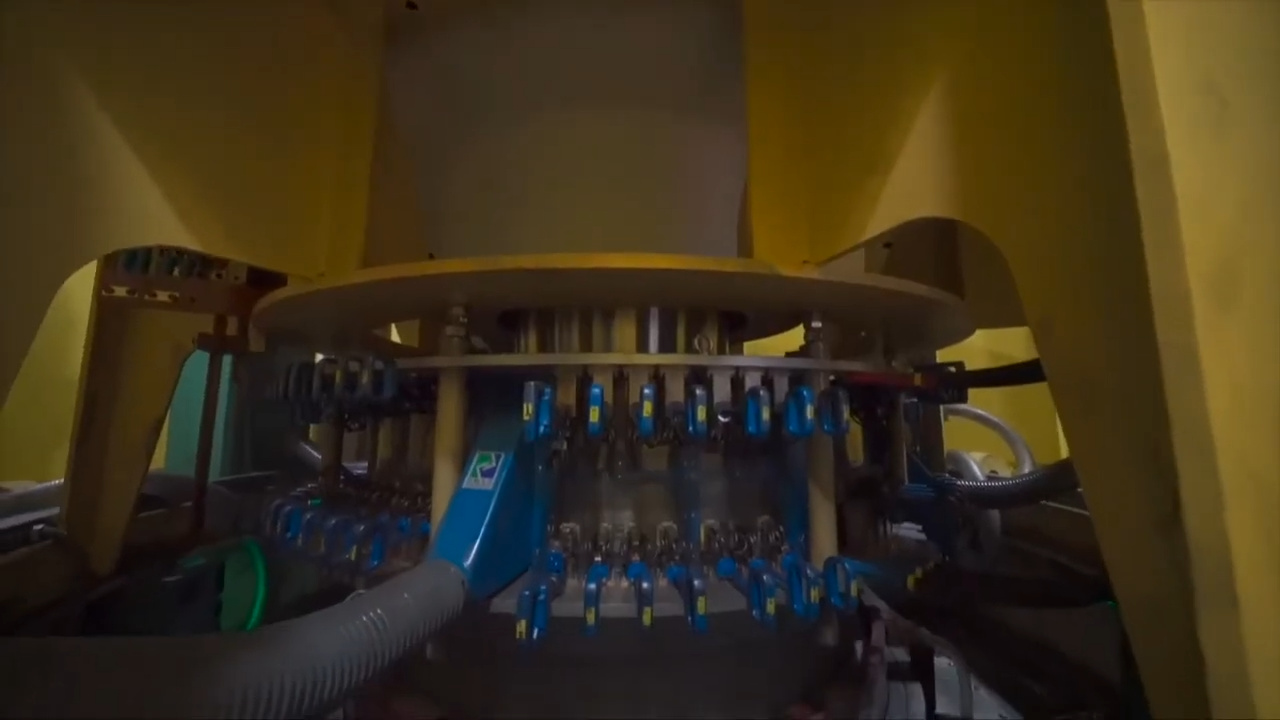

El runner de la turbina es el corazón de la generación de energía hidroeléctrica
En el centro de cada unidad generadora está el runner de la turbina, la pieza responsable de transformar la energía del agua en movimiento rotativo. Este movimiento acciona el generador eléctrico y produce electricidad. En los equipos fabricados por Dongfang Electric, instalados en una de las márgenes del río, cada rotor tiene 8,62 metros de diámetro, 3,92 metros de altura y un peso aproximado de 346 toneladas. Cada unidad está compuesta por 15 palas gigantes, distribuidas con precisión alrededor de un eje central.
Cada pala pesa alrededor de 11 toneladas, y cualquier variación mínima en el posicionamiento puede comprometer el funcionamiento de la turbina.
Del otro lado de la planta, las turbinas fabricadas por Harbin Electric siguen un diseño diferente. Tienen 30 palas intercaladas —15 largas y 15 cortas— y un diámetro de 8,9 metros, una de las mayores estructuras rotativas jamás instaladas en una planta hidroeléctrica. Durante la operación, el borde externo de estas turbinas puede alcanzar velocidades cercanas a 192 km/h, impulsadas por la enorme fuerza del agua que desciende del reservorio.
Baihetan estableció el primer rotor hidroeléctrico del mundo con balanceo cero
Uno de los logros tecnológicos más notables del proyecto fue el llamado “balanceo cero contrapeso”. Durante décadas, turbinas hidroeléctricas de gran porte han exigido la instalación de contrapesos de plomo tras la fabricación para corregir pequeñas imperfecciones en la distribución de masa. Incluso pequeñas asimetrías pueden causar vibraciones excesivas en estructuras gigantes que giran constantemente.
En Baihetan, por primera vez en la historia de la ingeniería hidroeléctrica, los rotores fueron fabricados con suficiente precisión como para prescindir completamente del uso de contrapesos.
Según Qin Daqing, ingeniero jefe de Harbin Electric, esto representa un salto tecnológico significativo. Cuanto menor el desvío residual en la distribución de masa del rotor, mayor el nivel de ingeniería involucrado y mejor el desempeño de la turbina a lo largo de décadas de operación continua.
La represa de 289 metros crea un reservorio que alimenta las turbinas gigantes
Toda la energía generada por la planta proviene del agua almacenada detrás de la represa de arco de doble curvatura de Baihetan, una estructura que alcanza 289 metros de altura, equivalente a un edificio de aproximadamente 100 pisos. El reservorio formado por la represa almacena alrededor de 20,6 mil millones de metros cúbicos de agua, creando la presión necesaria para mover las turbinas.
Cada unidad generadora recibe agua a través de un túnel de alta presión. El agua desciende más de 200 metros de altura antes de llegar al rotor de la turbina. El caudal puede alcanzar 700 metros cúbicos por segundo por turbina, volumen suficiente para llenar una piscina olímpica en menos de cuatro segundos.
Después de transferir su energía al rotor, el agua regresa al Río Jinsha por túneles de descarga ubicados alrededor de 217 kilómetros abajo del reservorio.
Baihetan es la segunda mayor planta hidroeléctrica del planeta
La Planta Hidroeléctrica de Baihetan cuenta con 16 turbinas de 1.000 MW cada una, resultando en una capacidad instalada total de 16.000 megavatios.
Esto la coloca como la segunda mayor planta hidroeléctrica del mundo, detrás solo de la Planta de las Tres Gargantas, que tiene una capacidad de 22.500 MW. La producción anual estimada es de 62 mil millones de kilovatios-hora, cantidad suficiente para abastecer a decenas de millones de hogares.
De acuerdo con la China Three Gorges Corporation, empresa responsable del proyecto, un solo día de operación plena de la planta puede generar suficiente energía para abastecer a alrededor de 500 mil personas durante un año entero.
Otro récord impresionante está en la eficiencia de las turbinas. Cada unidad opera con eficiencia máxima de 96,97%, uno de los mayores índices jamás registrados para equipos de este tamaño.
Líneas de transmisión de ultra alta tensión llevan energía por más de 2.000 km
A pesar de estar ubicada en el suroeste de China, la energía generada por Baihetan está destinada principalmente a las regiones industriales del este del país. Para transportar esta energía a largas distancias, la planta fue conectada a líneas de transmisión en corriente continua de ultra alta tensión de 800 kV.
Esta tecnología permite transmitir enormes cantidades de electricidad por más de 2.000 kilómetros con pérdidas mucho menores que los sistemas convencionales de corriente alterna. La subestación conversora ubicada en Butuo abarca 62 hectáreas, siendo considerada la mayor instalación de este tipo en el mundo.
Baihetan integra el mayor corredor hidroeléctrico de energía limpia del planeta
La planta no opera de forma aislada. Forma parte de un gigantesco sistema de generación conocido como corredor de energía limpia del Río Jinsha y del Yangtsé. Además de Baihetan, el sistema incluye las plantas de:
- Wudongde (10.200 MW)
- Xiluodu (13.860 MW)
- Xiangjiaba (7.798 MW)
- Tres Gargantas (22.500 MW)
Sumadas, estas cinco plantas forman un complejo hidroeléctrico con capacidad superior a 70.000 megavatios, una potencia mayor que toda la capacidad instalada de generación eléctrica de Brasil.
Un proyecto imaginado en 1958 que llevó más de seis décadas para hacerse realidad
El lugar donde se construyó Baihetan fue identificado por primera vez en 1958, cuando ingenieros chinos y checoslovacos exploraron el valle del Jinsha en busca de sitios adecuados para grandes represas.
El proyecto terminó deteniéndose varias veces por factores políticos y tecnológicos. La ruptura de las relaciones sino-soviéticas, la Revolución Cultural y la falta de tecnología industrial adecuada impidieron el avance de la obra durante décadas. La construcción principal de la planta solo comenzó efectivamente en 2017. Las primeras turbinas entraron en operación en junio de 2021, y la última unidad fue conectada a la red eléctrica el 20 de diciembre de 2022.
Pasaron 64 años entre la primera expedición de reconocimiento y la finalización de la planta. Hoy, en el fondo de una caverna gigantesca excavada en la montaña, un rotor de 346 toneladas gira continuamente, transformando la fuerza de uno de los mayores ríos de Asia en electricidad para millones de personas — una pieza monumental creada específicamente para un lugar donde ninguna otra podría existir.
-
-
-
