La Usina Es Movida Por Componentes Colosales, Incluyendo El Rotor Del Generador De Itaipú De 1.760 Toneladas, Un Hecho De La Ingeniería Que Está En Plena Modernización.
La imagen de una pieza colosal girando para generar energía para millones de personas alimenta la imaginación sobre la Usina de Itaipú. En el centro de este sistema, el rotor del generador de Itaipú convierte la fuerza del agua en electricidad, pero la historia detrás de sus verdaderos pesos y medidas es aún más fascinante que la leyenda.
Fruto de un tratado firmado entre Brasil y Paraguay en 1973, la usina es un monumento de la ingeniería. Ahora, en pleno proceso de modernización, el análisis de sus componentes revela por qué Itaipú sigue siendo una referencia global. Entiende cómo funciona esta máquina y cómo se garantiza su futuro.
Cómo La Fuerza Del Agua Mueve Las 20 Gigantescas Turbinas Francis
La generación de energía en Itaipú comienza en su represa de casi 8 km de extensión y 196 metros de altura. El agua del Río Paraná es dirigida por enormes conductos forzados, con 10,5 metros de diámetro cada uno, hasta las 20 unidades generadoras.
-
Después de 14 años de espera, la casona de tapia de pilón construida en 1702 en la Zona Norte de São Paulo se convertirá en un parque con áreas de recreación y espacios verdes, con una inversión millonaria.
-
Con 2 reactores nucleares inacabados, hasta 25 mil millones en costos y fraude comprobada, el caso Nukegate dejó a 800 mil consumidores pagando hasta hoy por energía que nunca será producida.
-
El electrodoméstico que más consume energía en la casa brasileña no es el aire acondicionado, se encuentra en el espacio más pequeño de la casa, se usa a diario y solo puede representar hasta el 25% de la factura de electricidad, mientras que una alternativa en la misma toma reduce este costo en hasta un 75%.
-
Hijo de costurera de la zona rural de Ceará que no hablaba inglés conquista una beca de más de 2 millones de reales en Williams College, una de las 10 mejores universidades de Estados Unidos, con todo pagado, incluyendo dormitorio, alimentación y viajes anuales a Brasil.
Cada unidad está equipada con una turbina del tipo Francis, ideal para la caída de agua de 118 metros de la usina. La vazão de agua que pasa por cada turbina es de 690 metros cúbicos por segundo. Es esta fuerza monumental del agua que, al final de la línea, impulsa el rotor del generador de Itaipú.
La Rueda De La Turbina Y El Rotor Del Generador De Itaipú
La unidad generadora posee dos componentes rotativos principales, con pesos y funciones muy diferentes, que muchas veces son confundidos.
La pieza que tiene contacto directo con la fuerza del agua es la Rueda de la Turbina. Con sus palas curvas, funciona como un remo gigante. La rueda de la turbina de Itaipú tiene 8,6 metros de diámetro y pesa 296 toneladas.

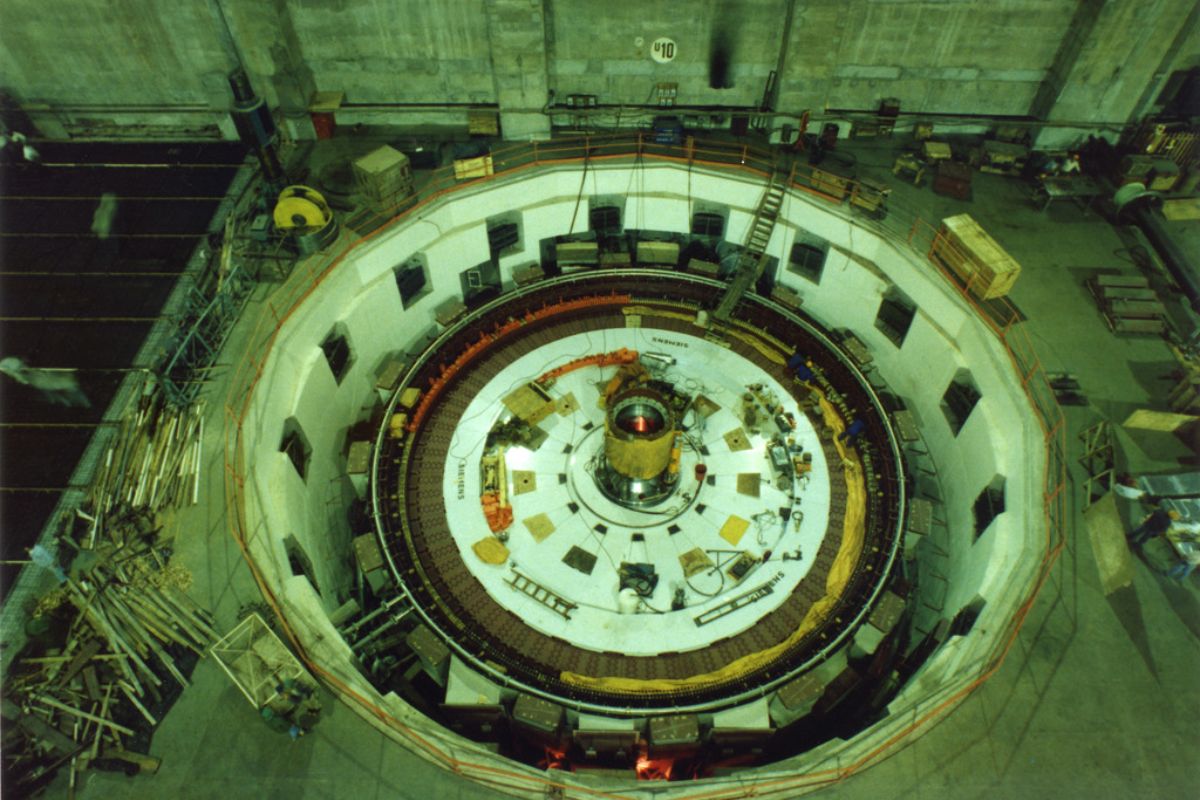

Acoplado al eje de la turbina está el verdadero coloso de la unidad: el rotor del generador de Itaipú. Este es un electroimán macizo que, al girar, convierte el movimiento en electricidad. Es la parte móvil más pesada de la usina, con 1.760 toneladas. El peso total de una única unidad generadora, que incluye la turbina, el eje y el impresionante rotor del generador de Itaipú, llega a aproximadamente 3.360 toneladas.
Girando A 90 RPM Para Generar 14.000 MW: La Producción De Energía Para Brasil Y Paraguay
Todo este conjunto gigantesco, con el rotor del generador de Itaipú como su componente más masivo, gira a una velocidad rigurosamente controlada, pues ella define la frecuencia de la energía eléctrica. Las diez unidades que atienden a Brasil (60 Hz) giran a 92,3 revoluciones por minuto (RPM), mientras que las diez que sirven a Paraguay (50 Hz) giran a 90,9 RPM.
Cada una de las 20 unidades tiene una capacidad nominal de 700 megavatios (MW), totalizando la famosa capacidad instalada de 14.000 MW de Itaipú. Según el tratado de 1973, la energía se divide igualmente entre los dos países. Como Paraguay consume menos que su cuota, vende el excedente a Brasil, una operación clave para el éxito del acuerdo binacional.
El Plan De Modernización De US$ 670 Millones Que Va Hasta 2036
Tras casi 40 años de operación, Itaipú inició el más amplio plan de actualización de su historia. El proyecto, con un costo de alrededor de 670 millones de dólares y duración de 14 años (2022-2036), tiene como objetivo sustituir los sistemas de control analógicos por tecnología digital de punta.
La modernización está enfocada en el «cerebro» de la usina, no en sus «músculos». Las piezas pesadas, como la turbina, la rueda de la turbina y el robusto rotor del generador de Itaipú, están en excelente estado y no serán reemplazadas. El enfoque en 2025 estará en la planificación, usando un «gemelo digital» de la usina para simular todos los cambios antes de la intervención física, que comenzará en 2026.
Un Legado De Energía Limpia Y Ingeniería Robusta
Itaipú es un ícono de la ingeniería no solo por su escala, sino por su longevidad y rendimiento. La usina posee el récord mundial de mayor producción de energía acumulada de la historia, un hecho posible gracias a la confiabilidad de componentes como el rotor del generador de Itaipú.
Con la liquidación de la deuda de su construcción en 2023, la usina entró en una nueva era, liberando recursos para financiar su propia modernización. Al actualizar sus sistemas para el siglo XXI, Itaipú garantiza que continuará siendo un pilar de energía limpia y renovable, solidificando su legado como un ejemplo de cooperación, excelencia y sostenibilidad.
