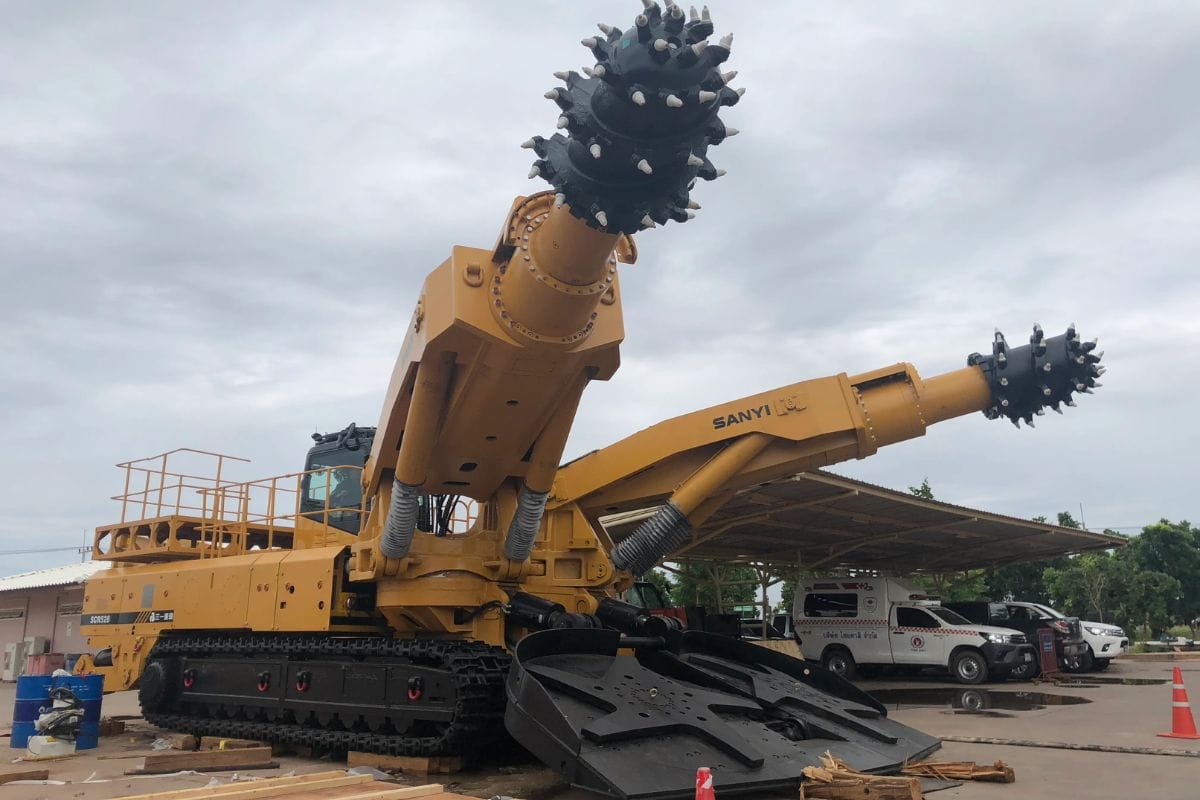

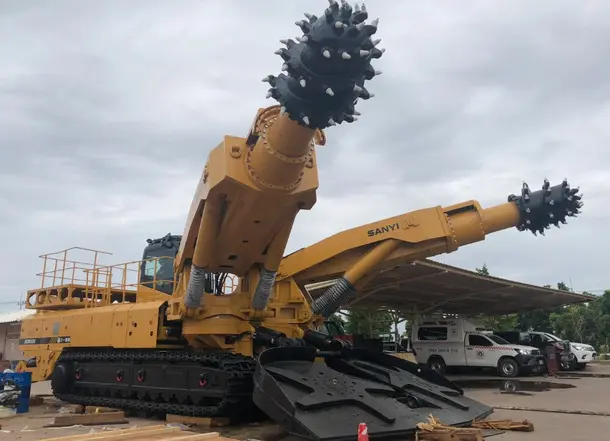

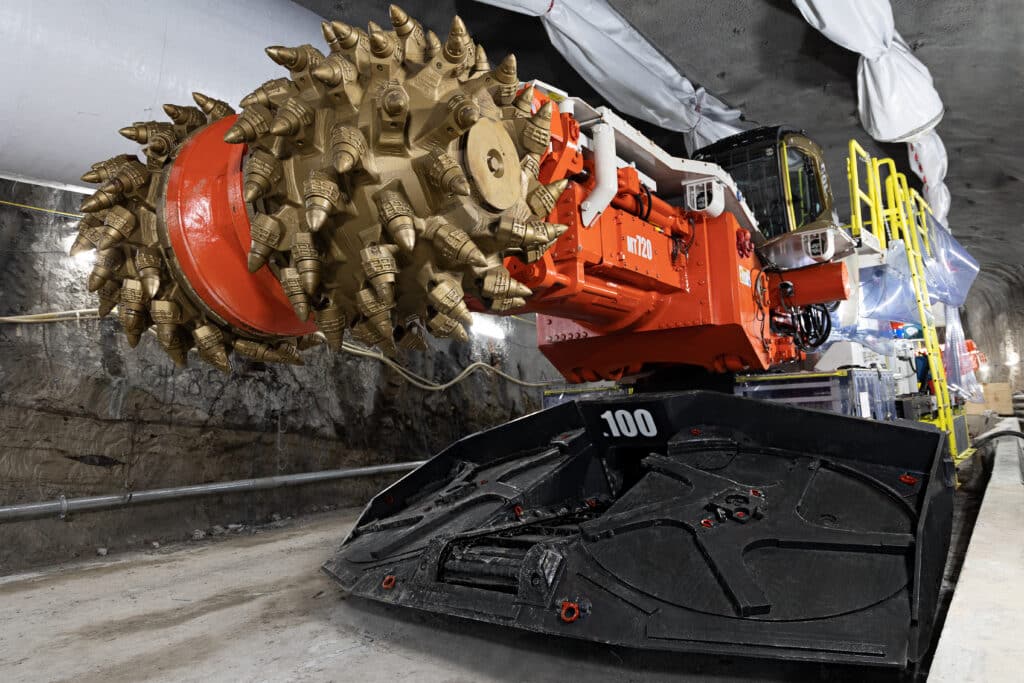

Conozca el roadheader, la versátil máquina con lanza giratoria utilizada en minas y túneles, capaz de excavar donde las TBMs no llegan y que carga un camión en minutos.
El roadheader, también conocido como fresadora puntual, es una máquina de excavación de cara parcial robusta y versátil, esencial en la minería y construcción de túneles. Apodada como «Pájaro Carpintero de la Excavación», esta máquina con lanza giratoria esculpe rocas y suelos con precisión, siendo una alternativa más segura y flexible que los métodos tradicionales en muchas situaciones.
Su capacidad para crear perfiles complejos y operar en condiciones donde las TBMs (Tunnel Boring Machines) pueden no ser ideales la convierte en una herramienta crucial. Este artículo explora la evolución, el funcionamiento, los tipos y las innovaciones de esta máquina, que puede cargar un camión en minutos con el material excavado.
¿Qué es el roadheader? Presentando la máquina con lanza giratoria
Un roadheader es una máquina con lanza giratoria equipada con una cabeza de corte rotativa con dientes (picks) que desagrega mecánicamente rocas y suelos. Su principal característica es la capacidad de excavar parcialmente la frente del túnel, permitiendo la creación de perfiles de variados tamaños y formas geométricas con alta precisión. El apodo «Pájaro Carpintero» ilustra su modo de operación, «esculpiendo» el túnel.
-
Cómo construir una isla flotante desde cero con juncos, bloques gigantes y estacas en el lago en un proceso que necesita repetirse prácticamente todos los días.
-
Cuerda olvidada en el suelo de un sótano en Viena lleva a un fontanero a una caja con 30 kilos de oro con el rostro de Mozart escondida antes de la Segunda Guerra, tesoro de 2,3 millones de euros estaba a centímetros de un trabajador que ignoró la señal un día antes.
-
Casal compra chalet antiguo, rompe el suelo de la cocina para una reforma y encuentra más de mil monedas de oro y plata escondidas desde la Guerra Civil Inglesa hace más de 4 siglos.
-
Bolsas rígidas con los días contados: nueva tendencia prioriza la comodidad en 2026
Originalmente utilizados en la minería de carbón, los roadheaders fueron introducidos en la ingeniería civil en los años 1970. Su evolución tecnológica resultó en máquinas más pesadas (hasta 120-135 toneladas) y potentes (cabezas de corte >400-500 kW), expandiendo su aplicación para rocas más duras y abrasivas. Son comunes por su alta movilidad y por permitir acceso inmediato a la frente de excavación para instalación de soporte.
Anatomía y funcionamiento de esta máquina con lanza giratoria
Los principales componentes de un roadheader, la máquina con lanza giratoria, incluyen la cabeza de corte (cutterhead), la lanza (boom), el chasis con sistema de locomoción (orugas) y el sistema de recolección y transporte de material (sistema de mucking). La cabeza de corte, con dientes de carburo de tungsteno, puede ser transversal (para roca dura) o axial (para mayor precisión). La lanza, controlada por cilindros hidráulicos, posiciona la cabeza de corte.
El proceso de excavación comienza con la cabeza de corte rotativa presionada contra la roca, fragmentándola en lascas. El material excavado es recogido por una placa (apron) y dirigido a un transportador interno (cadena o correa), que lo lleva a la parte trasera de la máquina para su descarga. Sistemas hidráulicos y eléctricos proporcionan potencia, mientras que sistemas de supresión de polvo y ventilación garantizan la seguridad.
Versatilidad en acción
La máquina con lanza giratória se utiliza en la construcción de túneles viales, ferroviarios, hidráulicos y de saneamiento, además de minas subterráneas de carbón y otros minerales. Su flexibilidad para excavar diferentes perfiles (herradura, rectangular) y navegar en curvas la convierte en ideal para proyectos de ingeniería civil, como el túnel de Küçüksu en Estambul, donde se utilizó un Herrenknecht SM1.
El desempeño en roca dura es un desafío, con un límite tradicional de Resistencia a la Compresión Uniaxial (UCS) de 100 MPa. Sin embargo, modelos recientes como el Sandvik MT721 y el Antraquip AQM 175 están diseñados para rocas más resistentes. Factores como el fracturamiento de la roca (RQD), abrasividad (contenido de cuarzo) y presencia de agua influyen significativamente en la tasa de corte y el consumo de herramientas. Modelos de predicción, como los del EMI (Colorado School of Mines), ayudan a estimar el desempeño.
¿Roadheader o TBM?
La elección entre un roadheader (una máquina con lanza giratória) y una TBM depende de las especificaciones del proyecto. Los roadheaders ofrecen mayor flexibilidad de perfil y trayectoria, menor costo de capital inicial y acceso inmediato a la frente, siendo ideales para túneles cortos, perfiles no circulares (alrededor del 65% de los túneles urbanos) y geologías variables. Producen menos vibración que la voladura con explosivos.
Las TBMs, por otro lado, alcanzan tasas de avance mucho superiores en túneles largos y roca competente, y son mejores para rocas extremadamente duras y abrasivas en grandes distancias. La decisión considera la longitud del túnel, forma, geología, restricciones del lugar y presupuesto. Para túneles cortos a medianos o con muchas variaciones, la máquina con lanza giratória es frecuentemente la más adecuada.
Innovaciones y tendencias para la máquina con lanza giratoria
El futuro de la máquina con lanza giratória apunta hacia una mayor automatización e inteligencia. Sistemas de control remoto avanzados (SANY, Alpha IND TECH) y automatización del proceso de corte (SAU-PK de SPARC) aumentan la seguridad y eficiencia. La tecnología de Gemelos Digitales (Digital Twins), usando Realidad Mixta (HoloLens), está siendo investigada para monitoreo y control inmersivo y en tiempo real.
Avances en materiales para herramientas de corte (picos tipo «corona», porta-herramientas lubricados, mini-discos), sistemas de guiado por láser y monitoreo de desgaste en tiempo real (TMAC) son cruciales. El enfoque en sostenibilidad impulsa la búsqueda de mayor eficiencia energética y mejor mitigación de polvo y ruido, transformando el roadheader en una plataforma de excavación cada vez más inteligente y adaptativa.
