La tecnología de prefabricación segmental permite que Corea del Sur construya infraestructura ferroviaria de alta velocidad en tiempo récord, mientras que otros países todavía dependen de métodos tradicionales lentos y costosos
La Corea del Sur ha logrado reconocimiento internacional no solo por su tecnología, sino también por la impresionante velocidad con que construye puentes y viaductos para ferrocarriles de alta velocidad. El secreto está en un método revolucionario conocido como PSM (Precast Segmental Method), o Método de Segmentos Prefabricados, que ha transformado la industria de la construcción en el país asiático.
El método ha sido ampliamente aplicado en la ferrovia de alta velocidad Honam, uno de los mayores proyectos de infraestructura de Corea del Sur.
De acuerdo con información técnica del proyecto, la construcción incluyó el Puente Mangyong River, donde se produjeron segmentos de concreto de 25 metros de longitud en fábrica e instalados en el lugar con precisión milimétrica.
-
Tem apenas 11 mil moradores: Toscana Brasileira impresiona a todos con montañas de 1.900 metros y amplias vistas de valles.
-
Lo que parecía desecho se convirtió en barrera y ahora el cabello humano recolectado en salones ayuda a retener residuos en el agua de canales ancestrales de América Latina.
-
Sin experiencia y sin máquinas gigantes, un joven levanta una casa completa hecha solo de madera en 30 días, impresiona con su talento y el resultado final sorprende.
-
Alumno de 12 años construye rastreador solar movido a gravedad con piezas recicladas y menos de 25 dólares que aumenta la eficiencia de los paneles en un 20% y ahora va a presentar la invención en Washington como campeón nacional de STEM.
Según datos de Railway Technology, la línea Honam de 231 kilómetros tuvo su primera fase iniciada en diciembre de 2009 y entró en operación en abril de 2015. El proyecto, estimado en aproximadamente 10,6 mil millones de dólares, redujo el tiempo de viaje entre Seúl y Gwangju de más de 12 horas a solo 90 minutos.
La Fabricación Industrial Eleva la Calidad de la Construcción de Puentes
El diferencial del método PSM comienza en las fábricas de prefabricación. A diferencia de la construcción tradicional, donde el concreto se moldea y cura en el propio cantero de obras expuesto a las variaciones climáticas, cada segmento se produce en un ambiente controlado con temperatura, vibración y proporciones de la mezcla rigurosamente monitoreadas.
Este enfoque industrial garantiza una resistencia estructural superior y una precisión dimensional que sería imposible alcanzar en condiciones de campo. De acuerdo con expertos en ingeniería civil, la prefabricación elimina problemas comunes como la cura irregular del concreto y errores de ejecución, resultando en estructuras más duraderas y confiables.
Los segmentos de 25 metros pesan aproximadamente 800 toneladas y se fabrican como vigas huecas rectangulares de concreto pretensado. Después de una rigurosa inspección de calidad, las piezas se almacenan hasta el momento de la instalación en el cantero de obras.
La producción en masa permite que múltiples segmentos se fabriquen simultáneamente mientras se construyen las fundaciones y pilares en el lugar, reduciendo drásticamente el cronograma total de la obra.
Equipos Especializados Aceleran la Montaje en el Cantero

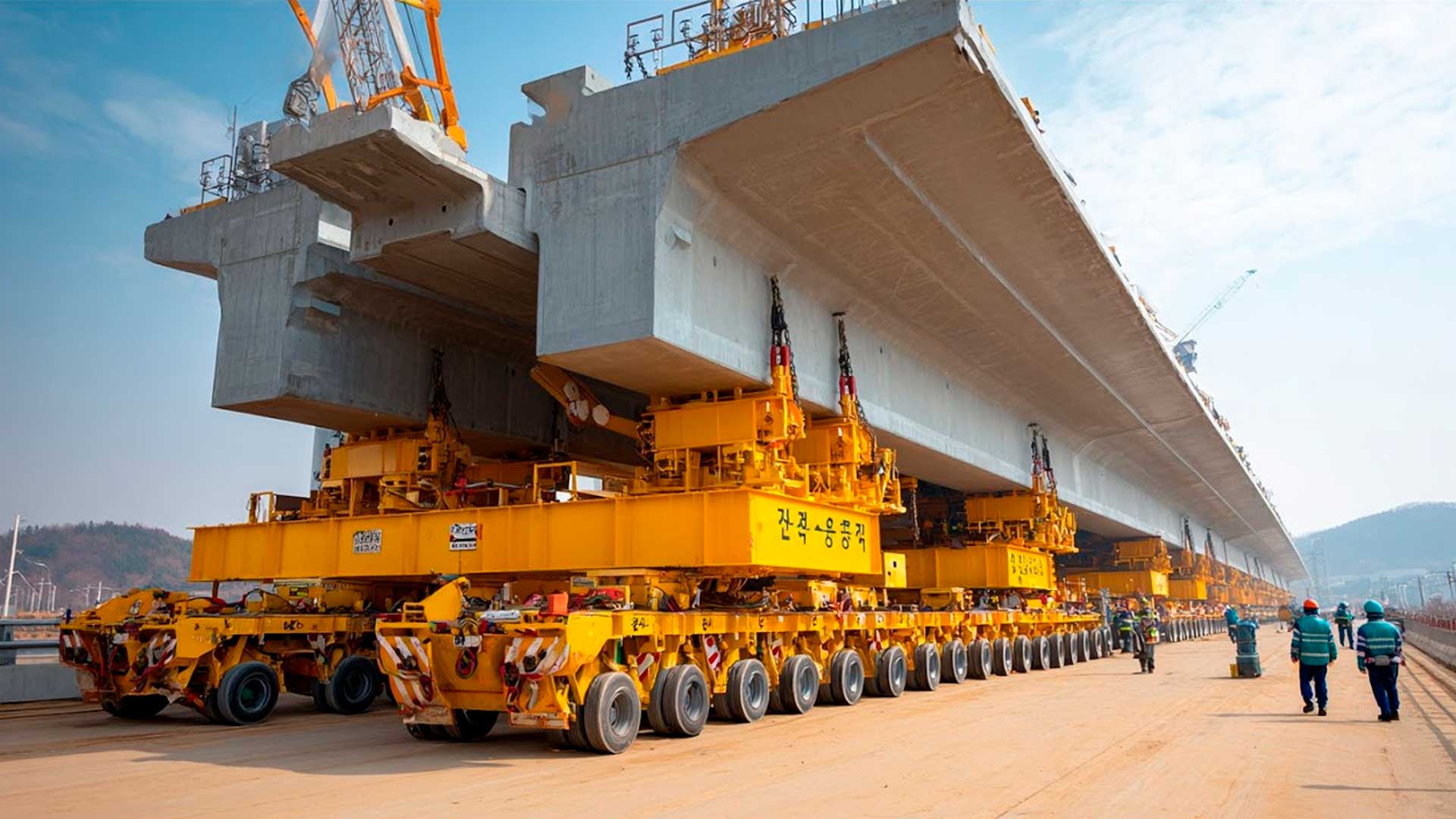

El transporte de los segmentos hasta el lugar de instalación se realiza por carrozas especiales multieje diseñadas para soportar cargas extremadamente pesadas sin causar deformaciones. Una vez en el cantero, grúas de gran porte o pórticos lanzadores posicionan cada segmento sobre los pilares con precisión milimétrica.
De acuerdo con información de la ASBI (American Segmental Bridge Institute), el método span-by-span (vano por vano) permite tasas de instalación impresionantes de 2 a 4 vanos por turno en proyectos bien planeados. Esto representa una velocidad de construcción varias veces superior a los métodos convencionales.
El equipo crucial en este proceso es el launching girder (pórtico lanzador), una estructura de truss de acero que se mueve a lo largo del alineamiento del puente. Este sistema elimina la necesidad de andamiajes o apuntalamiento debajo de la estructura, convirtiendo el método en el ideal para puentes sobre ríos, carreteras o terrenos de difícil acceso.
Según datos técnicos, cada segmento es izado por el sistema de cabrestantes del pórtico lanzador y posicionado sobre apoyos temporales en los pilares. La secuencia de instalación se planifica cuidadosamente con sensores de alineamiento y gatos hidráulicos que ajustan la posición con precisión de milímetros.
La Protensión Integra Segmentos en Estructura Continua
Después del posicionamiento, segmentos adyacentes se conectan a través de adhesivo epóxico de alta resistencia aplicado en las superficies de contacto. Esta conexión garantiza juntas impermeables y transferencia uniforme de cargas entre los elementos.
El siguiente paso es fundamental: cables de pretensión se insertan a través de ductos que recorren toda la extensión del vano. Utilizando gatos hidráulicos, estos cables se tensionan, comprimiendo todos los segmentos y transformándolos en una viga continua capaz de soportar su propio peso y las cargas dinámicas de los trenes.
De acuerdo con Freyssinet, líder mundial en sistemas de pretensión, este proceso elimina tensiones de tracción en el concreto y aumenta significativamente la capacidad de carga de la estructura. La técnica también minimiza la formación de fisuras durante la operación del ferrocarril de alta velocidad.
Después de la finalización de un vano, el pórtico lanzador avanza al siguiente tramo a través de un proceso llamado auto-lanzamiento. Esta operación implica deslizar o rodar la masiva estructura de truss a lo largo de rieles temporales colocados sobre el deck recién completado, permitiendo un progreso rápido y sistemático.
Las Ventajas Ambientales y de Seguridad Consolidando el Método
El método PSM ofrece beneficios significativos además de la velocidad de construcción. Según estudios publicados en la revista científica Advances in Bridge Engineering, la construcción prefabricada reduce drásticamente el tiempo de obra, mejora el control de calidad y minimiza impactos ambientales en comparación con los métodos tradicionales.
Como la mayor parte de las operaciones ocurren en la fábrica, la generación de ruido, polvo y residuos en el cantero de obras se reduce drásticamente. El método también protege ecosistemas cercanos, ya que elimina la necesidad de concretar extensivamente en áreas sensibles como márgenes de ríos.
La seguridad de los trabajadores es otro aspecto crítico. Con menos trabajo manual y montaje de encofrados en estructuras elevadas, los riesgos de accidentes son significativamente menores. La mecanización del proceso de instalación, utilizando grúas y sistemas de elevación sincronizados, garantiza precisión sin necesidad de andamiajes extensos.
Desde el punto de vista económico, aunque la inversión inicial en instalaciones de prefabricación es elevada, el ahorro total es sustancial. Según análisis de la industria, el cronograma reducido se traduce en menores costos de mano de obra, menos retrasos climáticos y menor desperdicio de materiales.
La línea Honam está compuesta por 48,35% de viaductos (111,7 km) y 21,26% de túneles (49,12 km), según datos de Wikipedia. Este proyecto demuestra la viabilidad técnica de aplicar el método PSM a gran escala para infraestructura de transporte de alta velocidad.
La Precisión y el Control de Calidad Definen el Estándar Coreano
La ingeniería de precisión es la base del éxito surcoreano en la construcción de puentes. Antes de la instalación de los segmentos, los pilares se construyen y alinean con precisión de milímetros. Apoyos temporales se instalan en la parte superior de los pilares para recibir las vigas prefabricadas.
El uso de mezcladoras automáticas de concreto, cámaras de curado y moldes de precisión en las fábricas garantizan dimensiones consistentes y un acabado superficial uniforme para cada segmento. El proceso de pretensión controlada aumenta la durabilidad de la estructura, reduciendo las necesidades de mantenimiento a largo plazo.
De acuerdo con información técnica del sector, el sistema mecanizado de instalación utilizando pórticos y sistemas de elevación sincronizados asegura una colocación precisa sin necesidad de apuntalamientos extensivos. Esto convierte el método en el ideal para viaductos de grandes vanos que cruzan ríos y áreas urbanas densas.
La monitorización continua durante toda la operación es realizada por ingenieros que verifican alineamiento, niveles de tensión y condiciones de las juntas. El uso de sensores avanzados y sistemas de control computarizados en pórticos lanzadores modernos aumenta tanto la precisión como la seguridad.
La Experiencia Internacional Amplía la Aplicación del Método
La tecnología PSM no es exclusiva de Corea, pero Corea del Sur se ha destacado por su implementación sistemática y a gran escala. De acuerdo con Railway News, el proyecto Honam demuestra un notable equilibrio entre tecnologías innovadoras y colaboración internacional.
El método tuvo origen en Europa Occidental, particularmente en Francia y Alemania, durante la década de 1950. El primer puente de concreto segmentado prefabricado fue construido en 1962 sobre el río Sena, en Francia. Desde entonces, la técnica ha evolucionado y se ha expandido globalmente.
Para el proyecto Honam, RAIL.ONE proporcionó aproximadamente 530.000 traviesas de concreto bi-bloque, producidas en plantas en Icheon y Cheonan operadas en asociación con Taemyung Industrial Co. Ltd. Este ejemplo ilustra la colaboración internacional necesaria para proyectos de gran escala.
Taiwán también adoptó un método similar de lanzamiento de vanos completos para sus puentes ferroviarios de alta velocidad, donde segmentos prefabricados de 800 toneladas fueron manufacturados en patios de moldeado y transportados por vehículos modulares autopropulsados especializados.
Según expertos, la combinación de precisión de ingeniería, materiales avanzados y procesos automatizados convierte el PSM en la solución preferida para puentes de concreto de grandes vanos en todo el mundo. El método representa el futuro de la construcción de infraestructura de transporte.
¿Qué piensas sobre la adopción del método PSM? ¿Está nuestra industria de la construcción preparada para implementar estas tecnologías de prefabricación a gran escala? ¿Existen proyectos en nuestro país que podrían beneficiarse de este enfoque innovador? Comparte tu opinión en los comentarios.
