Português
Inglês
Espanhol
9 min de leitura
0 comentários
El horno primitivo de la Edad del Hierro fue reconstruido en La Muela, Zaragoza, por cuatro herreros que combinaron arcilla, carbón vegetal y limonita para repetir un proceso metalúrgico antiguo, alcanzar entre 1200 y 1300 grados y extraer una lupia de hierro tras decenas de cargas sucesivas en dos días continuos.
El horno primitivo de la Edad del Hierro volvió a operar en La Muela, en la provincia de Zaragoza, de la mano del maestro herrero Thomas Mink, del cuchillero Pablo Tena, del herrero Nacho Díaz y del herrero y forjador Miguel Ángel Martínez Luque. La propuesta era directa y ambiciosa a la vez: reconstruir un sistema de reducción similar a los utilizados hace más de 2.500 años para transformar limonita en hierro metálico utilizando solo arcilla, carbón vegetal y control riguroso de temperatura.
El resultado fue más que una demostración artesanal. La experiencia mostró, a escala práctica, cómo un proceso antiguo dependía de detalles técnicos muy precisos, desde la preparación de la arcilla hasta el tamaño del carbón, desde el secado de la chimenea hasta la posición de la ventaneira. Cuando el horno finalmente entró en régimen de trabajo, la cámara interna alcanzó entre 1200 y 1300 °C, un umbral suficiente para formar la lupia, también llamada hierro esponja, núcleo bruto a partir del cual el metal puede ser refinado.
Cómo se construyó el horno para no colapsar antes de la quema
El montaje del horno primitivo de la Edad del Hierro comenzó por la preparación de la arcilla.
-
Atraído cerca de 250 mil personas por año, un faro a 200 metros del mar, sobre un acantilado de 60 metros de altura, en la costa del Mar del Norte, en Dinamarca, se convierte en uno de los ejemplos más impresionantes de cómo la naturaleza puede amenazar construcciones históricas.
-
La casa más estrecha del mundo tiene solo 63 centímetros de ancho, pero por dentro puede albergar baño, cocina, dormitorio, oficina e incluso dos escaleras.
-
En medio del mar, estas enormes estructuras de concreto y acero, construidas por la marina británica para proteger rutas marítimas estratégicas, parecen haber salido de la película Guerra de las Galaxias.
-
Durante años, nadie podía cruzar un barrio de Tokio debido a las vías, pero una solución impresionante cambió la movilidad y transformó completamente la rutina local.
La arcilla fue tamizada para eliminar piedras más grandes y residuos que obstaculizarían la estructura, pero se mantuvieron pequeñas partículas porque ayudarían luego en el comportamiento químico del conjunto. La humedad también requería atención.
Arcilla demasiado húmeda significaba riesgo inmediato de colapso, especialmente porque la chimenea se elevaría con una altura considerable para un cuerpo de arcilla aún fresco.

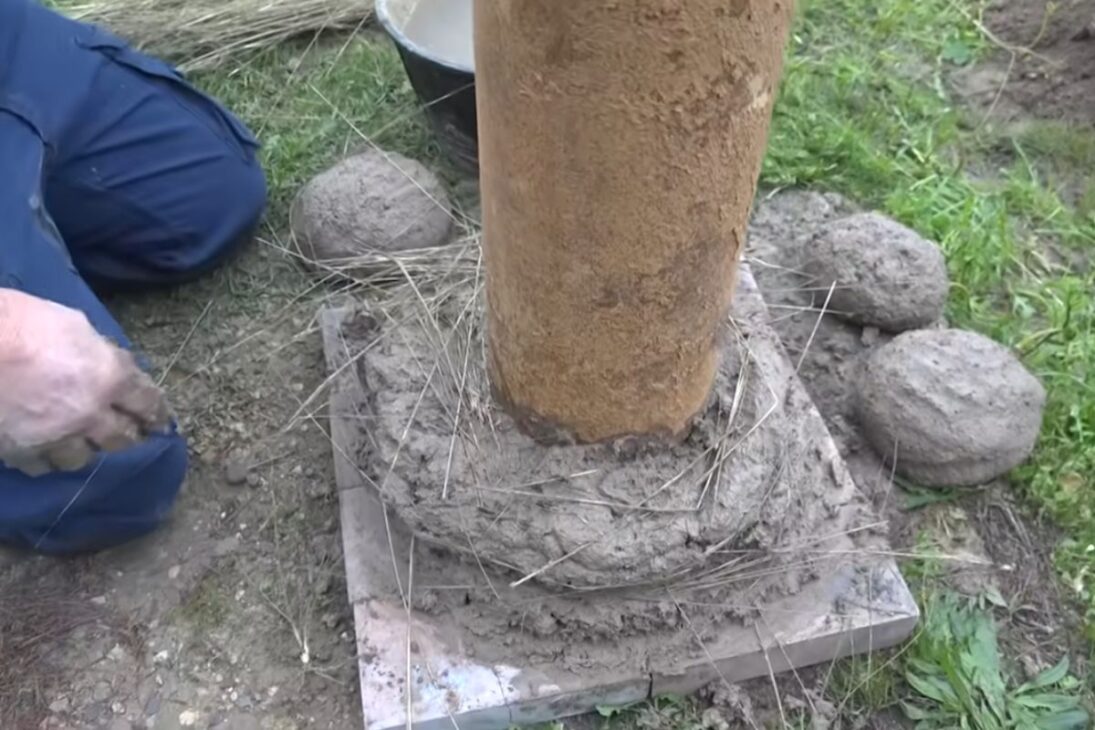

La base se hizo con ladrillos refractarios y recibió una ligera inclinación para facilitar la sangría de la escoria. Sobre esta base, los herreros utilizaron un tubo metálico vertical como molde para levantar la chimenea de arcilla.
La parte inferior quedó más gruesa, cerca de 15 centímetros, para sostener el peso de la estructura. En la parte superior, ya cerca de 80 a 90 centímetros de altura, las paredes podían caer a alrededor de 5 centímetros.
No era una elección estética, sino estructural y térmica a la vez.
Otro detalle decisivo fue la incorporación de paja y hierba a la masa. Este material no entró allí por improviso.
Cuando la estructura se secara y el interior empezara a recibir calor intenso, las fibras se quemarían y dejarían pequeños vacíos en la pared.
Estos vacíos funcionarían como aislamiento térmico, reduciendo la pérdida de calor y ayudando al horno primitivo de la Edad del Hierro a mantener estabilidad interna durante la reducción.
Aún así, el secado no podía esperar solo por el tiempo. Los herreros retiraron el molde interno y encendieron brasas en el interior de la chimenea para acelerar el proceso.
También abrieron un pequeño paso lateral para aumentar la tirada por el efecto chimenea y eliminar humedad.
Sin esta etapa, la arcilla húmeda robaba calor del sistema y comprometía toda la eficiencia del horno incluso antes de que el mineral fuera alimentado.
Por qué la limonita tuvo que ser tostada antes de convertirse en metal

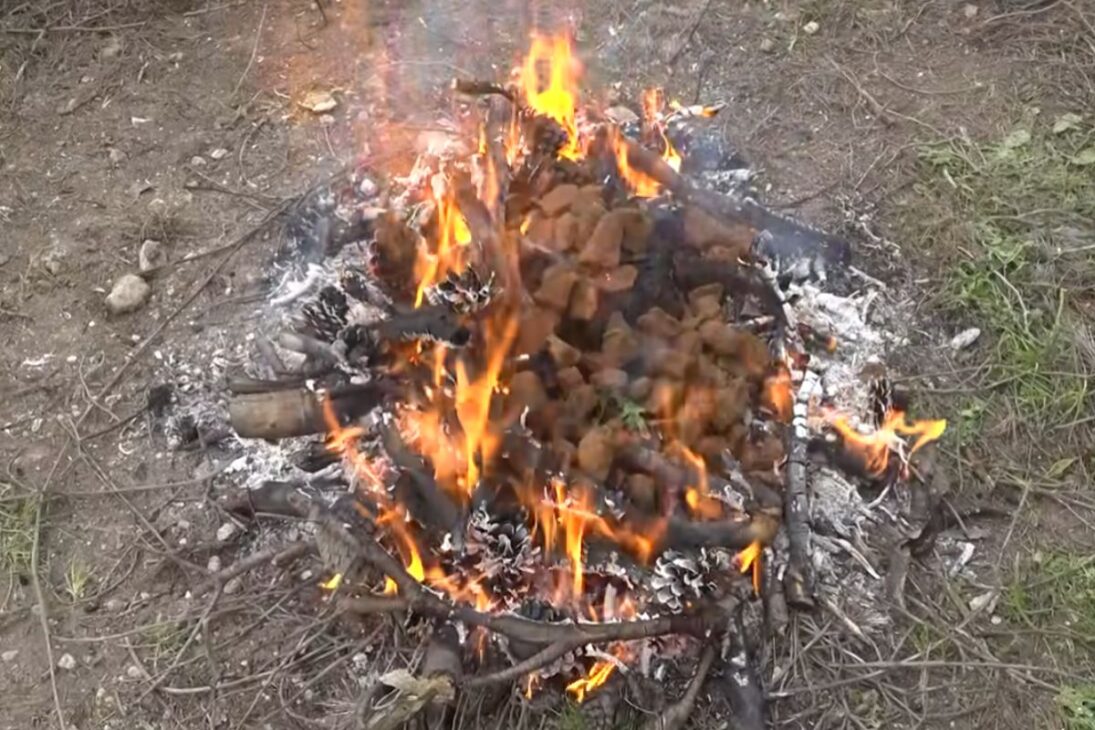

La materia prima elegida fue la limonita, un mineral de hierro que necesitaba pasar por tostado antes de entrar en el horno.
Esta etapa tuvo una función múltiple. Primero, eliminó la humedad externa y la humedad intrínseca del propio mineral.
Después, ayudó a quemar elementos indeseables en el proceso, como azufre y fósforo. El tostado no era una fase auxiliar, sino una transformación química previa indispensable.
La propia respuesta del material mostró esto con claridad. Antes de ser tostada, la limonita no reaccionaba a un imán.
Después del calentamiento, pasó a presentar comportamiento magnético, señal de que su estructura había cambiado y de que el proceso de reducción ya estaba, en alguna medida, iniciado.
El mineral también quedó más frágil y poroso, condición importante para ser quebrado al tamaño adecuado y reaccionar mejor dentro del horno primitivo de la Edad del Hierro.
El combustible elegido fue carbón vegetal, y no carbón mineral. El motivo era técnico.
El carbón mineral podría introducir azufre en el sistema y perjudicar el resultado final. Ya el carbón vegetal, además de ser compatible con el método antiguo, favorecía la generación del monóxido de carbono necesario para la reducción.
Este gas era uno de los verdaderos protagonistas invisibles de la experiencia, porque necesitaba permanecer circulando dentro de la cámara para retirar oxígeno del mineral y liberar el hierro.
El tamaño del carbón tampoco podía ser aleatorio. Piezas demasiado grandes dificultarían la combustión y el control de los gases.
Demasiado pequeñas, por otro lado, alterarían demasiado la dinámica interna del lecho. Por eso, el material fue quebrado manualmente hasta alcanzar una granulometría más adecuada.
En metalurgia antigua, la diferencia entre éxito parcial y fracaso total muchas veces radica en detalles que parecen demasiado pequeños para llamar la atención.
El momento en que el horno pasó a funcionar como una máquina metalúrgica
Al segundo día, con la estructura ya seca lo suficiente, el grupo instaló la ventaneira y preparó el cierre de las aberturas hechas en el secado.
Hubo dos concesiones modernas en el proceso: una ventaneira de cobre reutilizable y un soplador eléctrico en lugar de fuelles.
Todo lo demás siguió la lógica antigua de un horno primitivo de la Edad del Hierro, con atmósfera reductora, alimentación alternada de carbón y mineral y vigilancia constante sobre fisuras y filtraciones.
El pico de entrada de aire se instaló con ángulo y altura calculados para concentrar calor en la región donde la lupia debería crecer.
El objetivo era claro: crear justo debajo de la ventaneira la zona más caliente del horno, capaz de consolidar partículas metálicas y formar la masa de hierro esponja.
Si el aire entraba en el punto equivocado, el horno podría calentarse y aún así fallar en la formación del metal útil.
El pre-calentamiento duró alrededor de una hora. Durante este período, se alimentó carbón hasta que la cámara de combustión alcanzara el rango ideal de operación, entre 1250 y 1300 °C.
Con el diámetro interno del horno alrededor de 17 centímetros, Thomas Mink definió la proporción de 360 gramos de mineral por 420 gramos de carbón por carga.
Era una relación levemente favorable al combustible, justamente para reforzar la generación de monóxido de carbono.
A partir de ahí, el trabajo se volvió rutina de precisión. El horno necesitaba permanecer lleno hasta la cima para mantener la estabilidad del proceso.
Cada carga fue acompañada por control de tiempo, observación de la combustión y corrección de fisuras que permitieran la fuga de la atmósfera reductora.
El horno estaba vivo, pero también frágil, y cualquier fisura podría significar pérdida de temperatura, pérdida de gas y pérdida de eficiencia justo en el momento en que el hierro debía formarse.
Escoria, sangría y la lucha por salvar la lupia antes del colapso
A lo largo de la operación, se realizaron más de 20 cargas, luego 27, hasta que el total llegó a alrededor de 30 alimentaciones. En teoría, parte de la escoria líquida debería ser extraída por la sangría en la base, abriendo espacio para que la lupia creciera con menos interferencia.
En la práctica, eso no ocurrió como se esperaba. La base del horno, más fría, pareció favorecer la formación de una cúpula de escoria solidificada, bloqueando el lago que debería escurrir.
A pesar de los intentos repetidos de sangría, la escoria líquida no salió de manera satisfactoria. Eso, sin embargo, no significaba que el proceso hubiera fallado por completo.
El maestro herrero percibía por el tacto y la resistencia interna que había formación metálica allí dentro.
La dificultad estaba en liberar el metal sin destruir antes la estructura ya muy exigida por el calor y las cargas acumuladas.
En este punto, el horno primitivo de la Edad del Hierro entró en una zona crítica. La estructura de arcilla ya estaba debilitada, y insistir en nuevas cargas podría comprometerlo todo.
La decisión fue interrumpir la alimentación, dejar que el carbón remanente se quemara y preparar la apertura del horno para retirar la masa metálica aún a temperatura altísima. Era una solución de contención, no de confort.

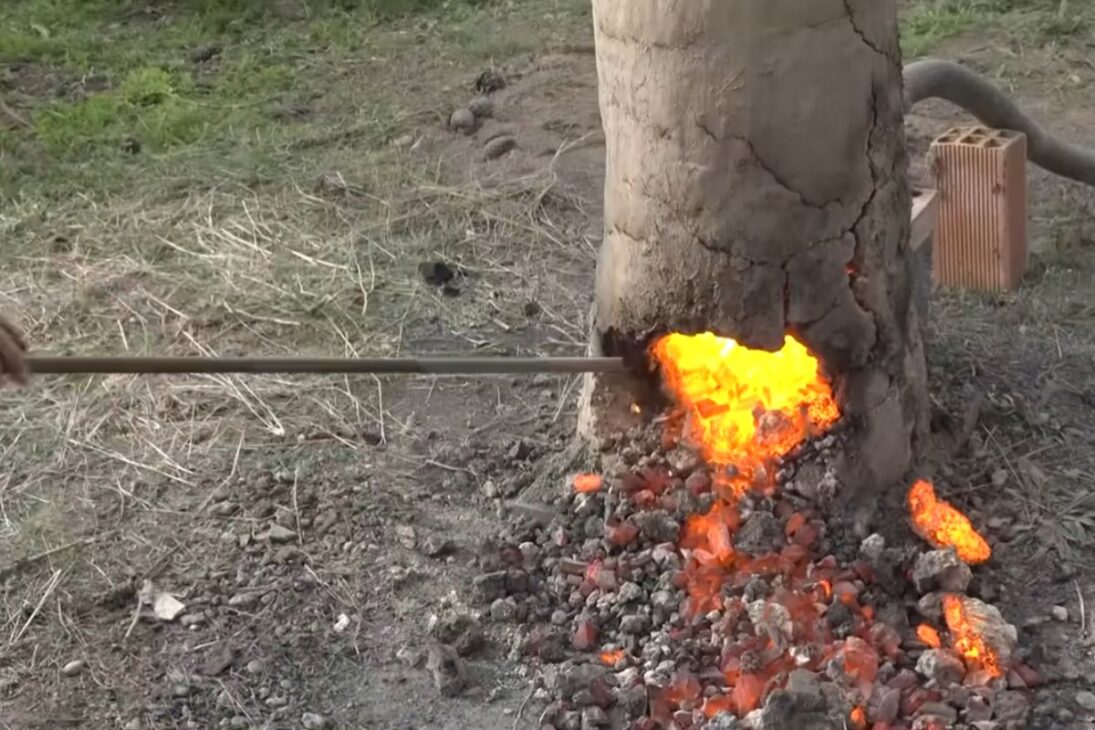

Cuando la pared fue rota, la lupia apareció atrapada en la región trasera.
El horno prácticamente cedió junto con la extracción. La masa fue retirada aún en estado incandescente y compactada de inmediato para reducir el trabajo posterior de refinado.
Era el momento más antiguo y más brutal de toda la experiencia: el metal no salía como barra, lámina o pieza acabada, sino como un cuerpo irregular, poroso, aún cargado de escoria y carbono residual.
Lo que el resultado final revela sobre la metalurgia de hace 2.500 años
Después de enfriarse y cortarse, la lupia mostró claramente la presencia de hierro generado en el proceso.
El balance final fue objetivo. Se utilizaron alrededor de 10 kilos de mineral de hierro con un contenido de 55% de óxido de hierro, lo que equivale a aproximadamente 5,5 kilos de material aprovechable en teoría.
El resultado concreto de la experiencia fue de aproximadamente 1,5 kilos de hierro bruto. La eficiencia era baja, pero la lógica metalúrgica funcionó.
Este punto es decisivo porque ayuda a entender por qué estos hornos eran, al mismo tiempo, ineficientes y revolucionarios.
El rendimiento era modesto, la estructura era inestable, la operación exigía experiencia y la producción final todavía necesitaba pasar por refinado posterior en la forja.
Aun así, ese metal ofrecía una ventaja que el bronce y el cobre no entregaban de la misma forma en varios contextos: mayor dureza y nuevas posibilidades de trabajo.
Lo más importante es que el experimento mostró que un horno primitivo de la Edad del Hierro no dependía de misterio, sino de control sobre materia prima, flujo de aire, temperatura, tiempo y comportamiento de la escoria.
La metalurgia antigua no era rudimentaria en el sentido de aleatoria. Era rigurosa, empírica y construida sobre observación acumulada durante generaciones.
También quedó evidente que el proceso no terminaba con la extracción de la lupia. El hierro esponja obtenido aún necesitaba ser refinado para eliminar escoria y exceso de carbono, perdiendo peso en el camino hasta convertirse en hierro forjado utilizable.
Es decir, entre la piedra bruta y el metal final había una larga cadena de decisiones. Es precisamente esta cadena la que da dimensión real al conocimiento técnico desarrollado hace más de 2.500 años.
La reconstrucción en La Muela no solo repitió una experiencia antigua. Exponía, a escala física, cuánto la metalurgia del hierro exigía dominio de fuego, barro, mineral y ritmo de operación.
Cuando cuatro herreros logran reactivar este sistema con arcilla, limonita, carbón vegetal y una chimenea de menos de un metro, lo que aparece no es nostalgia, sino ingeniería histórica en estado bruto.
Al final, el horno primitivo de la Edad del Hierro mostró algo que todavía impresiona hoy: la transición de piedra a metal no dependía de máquinas modernas para existir, sino de un conocimiento extremadamente refinado sobre calor, reducción y materia.
¿Crees que técnicas como esta aún tienen valor hoy solo como reconstrucción histórica o continúan enseñando algo esencial sobre tecnología, trabajo manual y origen de los materiales?
Seja o primeiro a reagir!
