Proyecto Artesanal de Microcentral Hidroeléctrica Muestra Rueda Pelton Fundida en Aluminio Operando de Forma Continua, con Chorro Ajustado y Transmisión por Correas para un Generador Trifásico.
Una microcentral hidroeléctrica construida de forma artesanal pasó por pruebas de operación continua y presentó un rendimiento estable. El destaque del conjunto es la rueda Pelton fundida en aluminio, que ha estado funcionando durante más de una semana con buena estabilidad mecánica. El sistema utiliza un chorro concentrado, medido en aproximadamente 19 mm de diámetro interno, para accionar las conchas de la turbina.
El proyecto emplea un sistema de agua cerrado, con presión indicada de aproximadamente 3,2 kgf/cm², valor que equivale a una caída de agua superior a 30 m. Este nivel de presión es compatible con aplicaciones típicas de turbina Pelton, conocidas por funcionar bien en altos desniveles y bajas caudales. El chorro fue levemente estrangulado en la punta del boquilla para aumentar la coherencia del flujo.
En la parte mecánica, la rueda está acoplada por una brida de aluminio al eje que transmite rotación por correas y poleas hasta un generador. Según el responsable, la turbina se mantiene “100% balanceada”, reduciendo vibraciones y pérdidas. El panel de control incluye disyuntor trifásico y un cuadro de control, aún desconectado durante la prueba de rotación y flujo.
-
Amigos llevan 30 años construyendo una pequeña “ciudad” para envejecer juntos, con casas compactas, área común, naturaleza alrededor y un proyecto de vida colectivo pensado para la amistad, convivencia y simplicidad.
-
Esta pequeña ciudad en Alemania creó su propia moneda hace 24 años, hoy mueve millones al año, es aceptada en más de 300 tiendas y el gobierno alemán dejó que todo esto sucediera bajo una única condición.
-
Curitiba está encolhendo y se espera que pierda 97 mil habitantes hasta 2050, mientras que ciudades del interior de Paraná como Sarandi, Araucária y Toledo están experimentando un crecimiento acelerado que está cambiando el mapa del estado entero.
-
Turistas fueron envenenados en el Everest en un esquema millonario de fraude con helicópteros que desvió más de 19 millones de dólares y sorprendió a las autoridades internacionales.
Con la validación del funcionamiento básico, el próximo paso es instalar un inyector de aguja, que permite modular el área de paso del chorro sin pérdida significativa de eficiencia. La expectativa es obtener mayor control de carga y un aumento en el rendimiento global de la microcentral.
Cómo la Rueda Pelton Casera Fue Construida e Integrada al Generador con Correas y Poleas

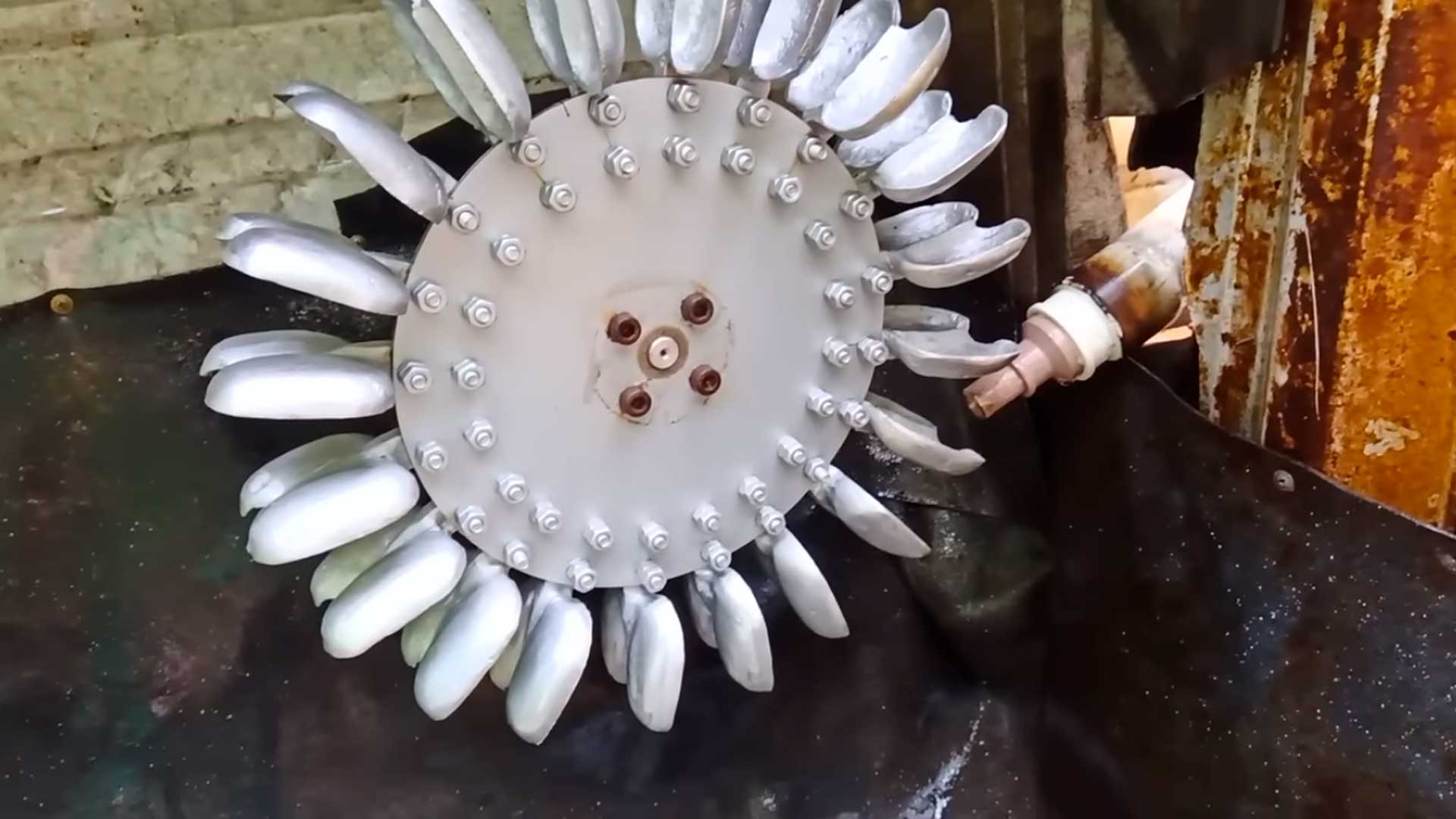

La turbina Pelton fue fundida en aluminio y montada en una brida del mismo material, que acopla el conjunto al eje de transmisión. Dos cojinetes apoyan el eje, garantizando alineación y estabilidad de la rotación. El cuidado con la mecanización y el balanceo se refleja en el funcionamiento suave observado a plena carga de chorro.
La transmisión utiliza una polea “25” en el eje de la turbina y otra “17” en el eje del generador, resultando en una relación cercana de 25 a 17. Esto eleva la rotación en el generador, estrategia común cuando la turbina gira más despacio de lo necesario para el rango ideal del alternador. Las correas fueron ajustadas durante la prueba para evitar deslizamiento y ruido.
En el lado eléctrico, el conjunto incluye un disyuntor trifásico y un panel de control, aún no activados en la demostración. La indicación de lecturas como “247” fue registrada sin detalle de unidad, lo que sugiere que la instrumentación aún está siendo calibrada para mediciones formales de tensión, corriente o rotación.
Presión de Agua y Caída Equivalentes, por Qué el Inyector de Aguja Debe Mejorar el Desempeño
La prueba apuntó presión estática de un poco más de 3 kgf/cm² (alrededor de 3,2), valor compatible con una altura manométrica superior a 30 metros. Esta equivalencia entre presión y altura de columna de agua es referencia consagrada en hidráulica aplicada. De acuerdo con el guía técnico Flow of Fluids TP-410 de Crane (edición 2018), 1 bar corresponde a aproximadamente 10,2 metros de columna de agua, lo que sostiene la estimación del proyecto.
Para la geometría del chorro, se usó un tubo de 20 mm con diámetro interno de aproximadamente 19 mm, cuyo boquilla fue levemente cerrada para concentrar la presión sobre las conchas. En la turbina Pelton, la calidad del chorro es decisiva para el rendimiento: cuanto más cohesivo y bien orientado, mejor la transferencia de energía a la rueda. El próximo paso, un inyector de aguja, tiende a optimizar exactamente ese punto.
De acuerdo con el U.S. Department of Energy, la Pelton es indicada para altos desniveles y bajas caudales, operando con alta eficiencia cuando el chorro está correctamente ajustado (Energy.gov, Hydropower Basics). La International Hydropower Association refuerza que soluciones de microhidroeléctrica pueden alcanzar buenos rendimientos y impactos ambientales reducidos cuando están bien dimensionadas y controladas.
Desempeño Observado, Equilibrio de Rotación y Próximos Pasos para Consolidar la Microgeneración
Durante la apertura total del flujo, la rueda mantuvo rotación estable y baja vibración, lo que corrobora el relato de balanceo adecuado. Este punto es crítico para reducir desgaste de cojinetes y pérdidas mecánicas, además de mejorar la eficiencia global del sistema.
Con el inyector de aguja, el operador podrá regular el chorro con precisión sin cerrar válvulas a monte, evitando pérdidas por cavitación y turbulencia. El resultado esperado es mayor control bajo diferentes cargas eléctricas, estabilidad de tensión y mejor respuesta del generador.
Otras mejoras posibles incluyen la verificación del alineamiento de las poleas, elección de correas de perfil adecuado y la integración de un controlador de carga en el panel. La activación del cuadro trifásico con protecciones correctas permitirá pruebas eléctricas completas, como mediciones de potencia, factor de potencia y calentamiento bajo carga.
Contexto Regulatorio de la Microgeneración en Brasil y Cuidados de Seguridad Eléctrica
En Brasil, la generación distribuida tiene reglas definidas por la Ley 14.300, de 6 de enero de 2022, que establece el marco legal para sistemas como microcentrales hidroeléctricas conectadas a la red. Para conexión al sistema eléctrico, es necesaria la conformidad con normas técnicas, protecciones y procedimientos de la distribuidora, de acuerdo con la regulación de ANEEL.
La adecuada selección de disyuntores, puesta a tierra y dispositivos de protección es esencial para la seguridad operativa. En sistemas trifásicos, el balanceo de fases, la presencia de dispositivos de seccionamiento y la protección contra retorno de energía a la red son puntos críticos destacados en guías técnicas sectoriales de ANEEL y mejores prácticas internacionales.
Lecciones del Test para Proyectos de Turbina Pelton de Bajo Costo y Repetibles
Este ensayo refuerza tres fundamentos para la microcentral hidroeléctrica: chorro bien formado, rueda Pelton balanceada y transmisión mecánica ajustada al generador. La combinación de un boquilla de 19 mm y presión en el rango de 3,2 kgf/cm² muestra viabilidad cuando hay caída disponible y control de pérdidas en el tubería.
Según la International Hydropower Association, soluciones de microescala ganan eficiencia cuando el proyecto hidráulico y electromecánico es tratado de forma integrada, algo que el uso de inyector de aguja, protección trifásica y mediciones calibradas tienden a consolidar. Para replicación, atención a la fundición y mecanización de la rueda, a la calidad de los cojinetes y a la sellado de la tubería para minimizar fugas y pérdidas de carga.
¿Qué opinas de construir una turbina Pelton artesanal versus adquirir un kit comercial de microgeneración? ¿La ingeniería casera compensa en costo y aprendizaje, o la confiabilidad de componentes industriales pesa más? Deja tu comentario y cuenta tu experiencia, especialmente sobre inyector de aguja y balanceo de rueda.
