En la madrugada del 14 de diciembre de 2005, la planta premiada de Taum Sauk desbordó mientras una bomba seguía llenando el reservorio superior; sin vertedero, con sensores desplazados y control remoto, el agua erosionó el enrocamiento, derribó el parapeito y lanzó 6 mil millones de litros sobre un parque estatal entero.
La planta premiada de Taum Sauk, descrita como modelo de ingeniería moderna y premiada por sus innovaciones, se convirtió en catástrofe después de un desbordamiento silencioso en la madrugada del 14 de diciembre de 2005: el agua superó la cima, golpeó el parapeito de concreto y comenzó a excavar el terraplén de enrocamiento hasta derribar la protección y liberar alrededor de 6 mil millones de litros montaña abajo.
El episodio expuso una secuencia de decisiones y fragilidades técnicas, con sensores de nivel defectuosos, ausencia de vertedero y operación por control remoto sin técnicos en el lugar para comparar mediciones; al investigar la falla, el escrutinio pasó a rediseñar prácticas de seguridad de presas vinculadas a reservorios fuera del canal.
Una madrugada de desbordamiento en Taum Sauk
En la madrugada del 14 de diciembre de 2005, las bombas estaban casi terminando de llenar el reservorio superior en la central eléctrica de Taum Sauk, marcando el fin del ciclo diario.
-
Investigadores italianos detectaron lo que parece ser una segunda Esfinge enterrada bajo las arenas de Egipto y escaneos por satélite revelan una megaestructura subterránea gigantesca escondida debajo de la Meseta de Giza desde hace más de 3.000 años.
-
Son 4.223 tambores y 1.343 cajas metálicas concretadas con paredes de 50 centímetros que guardan los desechos radiactivos del Césio-137 en el peor accidente radiológico de Brasil a solo 23 kilómetros de Goiânia con monitoreo ambiental cada tres meses.
-
Un gigantesco tesoro romano encontrado en el fondo del lago Neuchâtel, en Suiza, revela un sistema avanzado de comercio, circulación de mercancías y escolta armada en el Imperio Romano hace unos dos mil años.
-
Él enterró 1,2 mil llantas viejas en las paredes para construir su propia casa autosuficiente en la montaña con botellas de vidrio, agua de lluvia y invernadero integrado.
El agua subió hasta la cima del terraplén de enrocamiento y alcanzó el muro de concreto que corría a lo largo de la parte superior de la presa.
El nivel alcanzó el borde, pero el llenado no se detuvo.
Una de las dos bombas se apagó, pero la otra continuó funcionando.
En pocos minutos, los salpicones se convirtieron en un flujo constante, como un arroyo en cascada sobre el parapeito, desaguando contra el terraplén del lado exterior.
Este desbordamiento inició una erosión que comenzó lentamente y luego se aceleró.
El agujero fue profundizándose y ampliándose, y cuando la bomba finalmente se apagó, la base del parapeito ya había sido comprometida.

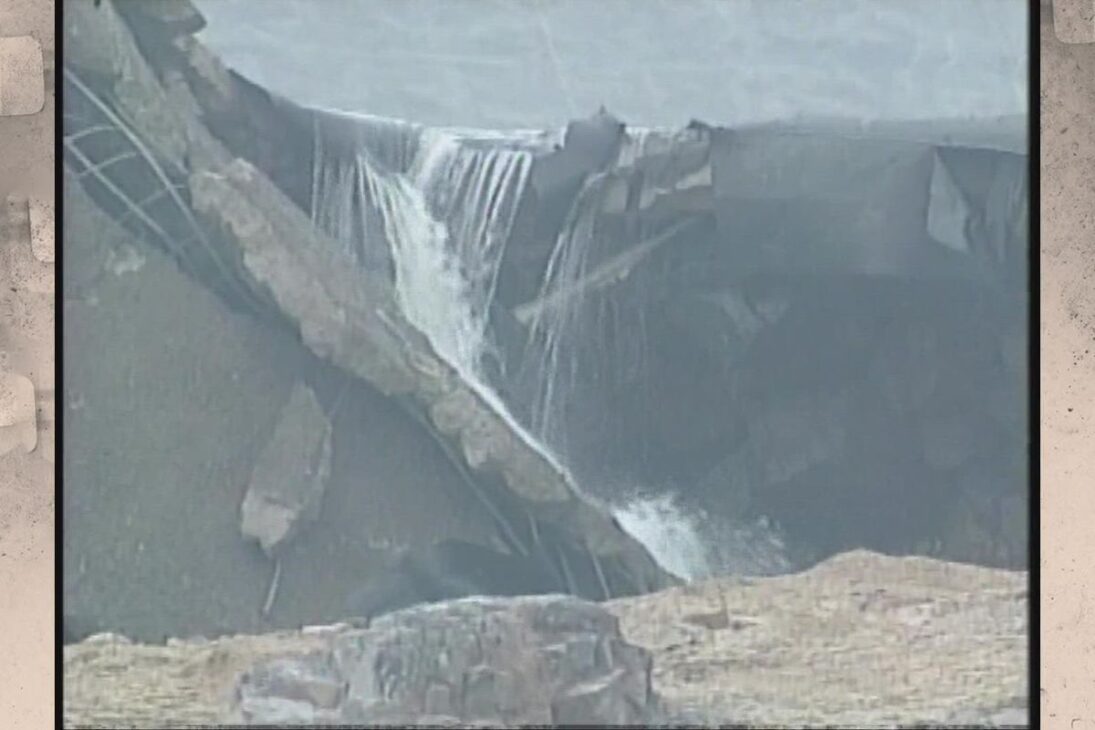

El muro de parapeito se derrumbó.
La ruptura abrió camino para una liberación súbita de agua que descendió por la ladera de la montaña en dirección a un parque estatal.
A partir de ahí, la planta premiada, tratada como vitrina de ingeniería moderna, entró en un ciclo de escrutinio técnico que cambiaría la forma de discutir sensores, rutinas de verificación y la presencia de vertedero en proyectos similares.
Cómo la planta premiada fue diseñada para resolver un problema de horario, no de volumen
Cuando se construyó en la década de 1960, la planta hidroeléctrica reversible de Taum Sauk era diferente de prácticamente cualquier otra planta eléctrica del mundo en términos de tamaño y concepto.
Al sur de St. Louis, en las montañas Ozark, el proyecto fue diseñado para una necesidad específica: gestionar cuándo la electricidad entra y sale de la red, no solo cuánto se produce.
Grandes plantas de carbón en la región de Missouri podían generar mucha energía, pero no lograban aumentar o reducir la producción ágilmente para seguir la demanda fluctuante a lo largo del día.
La Union Electric, que más tarde se fusionó con Ameren, propuso una solución considerada innovadora para la época y común hoy: almacenamiento por bombeo.
En la práctica, la instalación funciona como una batería.
Es un consumidor neto de electricidad, lo que parece contradictorio para una planta eléctrica, pero sea lógica del sistema: cuando la demanda es baja, esta electricidad se utiliza para bombear agua del reservorio inferior al superior, generalmente por la noche.
Cuando la demanda aumenta durante el día, la energía potencial almacenada se convierte nuevamente en electricidad al invertir el flujo y operar las turbinas reversibles como generadores.
Hay pérdidas inevitables, con evaporación, fugas y pérdidas en el bombeo y la generación, pero el relato describe una eficiencia global en torno al 70%, suficiente para justificar el enorme costo de construir y operar dos reservorios y una planta que no produce electricidad propia.
Ese punto es fundamental para entender por qué la planta premiada era celebrada: combinaba infraestructura hidráulica y estrategia eléctrica.
El reservorio superior en la cima de la montaña Proffitt y la lógica de altura

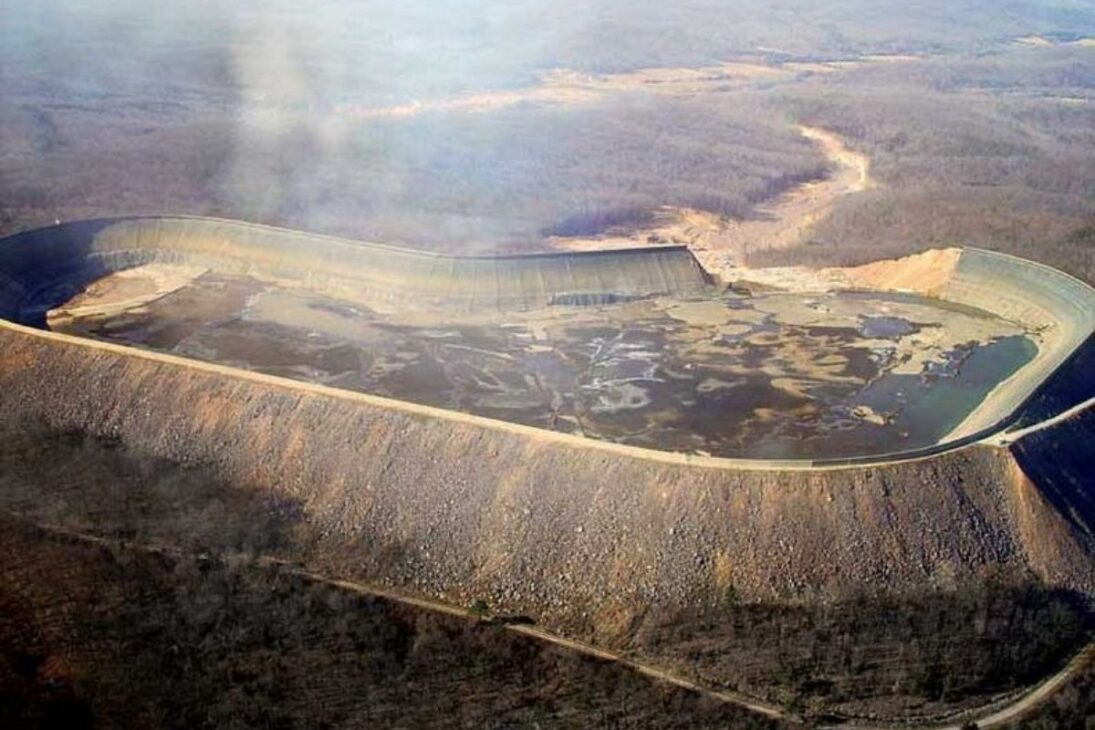

La parte más inusual de la instalación es el reservorio superior, construido en la cima de una montaña.
Se trata de una presa circular, también llamada dique anular, que rodea el reservorio en la parte alta.
En general, las presas se construyen atravesando valles para que la topografía natural forme laterales y fondo; en el caso de un reservorio fuera del canal, como el de Taum Sauk, es necesario construir la presa alrededor, elevando costos y complejidad.
La altura, sin embargo, es parte del argumento técnico.
El relato describe que la potencia disponible en una caída de agua depende de variables como el caudal y la diferencia de altura, llamada carga.
Para una potencia específica durante un período específico, cuanto mayor es la diferencia de altura entre los dos reservorios, menor es la cantidad de agua que necesita ser movida, reduciendo el tamaño de la infraestructura.
Las montañas en el sureste de Missouri proporcionaron la ubicación que hacía esto posible: cerca de 750 pies, o 230 metros, de diferencia de altura entre los reservorios superior e inferior.
El reservorio superior quedó cerca de la cima de la Montaña Proffitt, descrita como el sexto pico más alto de Missouri.
El proyecto recibió el nombre de la montaña más alta del estado, Taum Sauk, lugar originalmente elegido para el reservorio superior hasta que hubo resistencia a la construcción allí, motivando la transferencia a un pico un poco más bajo en las cercanías.
En la obra, condiciones geológicas desafiantes exigieron realineación del proyecto para evitar una zona de geología frágil.
El ajuste resultó en un formato descrito como único, similar a un riñón. Este detalle es relevante porque, años después, la investigación enumeraría asentamientos y referencias geométricas como parte de la cadena que llevó al desbordamiento.
Enrocamiento, paneles de concreto y una operación remota sin ojos en la cima
La presa original fue construida como un terraplén de enrocamiento, esencialmente una pila larga de piedras alrededor del perímetro.
El enrocamiento es resistente, no requiere tanta compactación y se describe como menos susceptible a deformaciones típicas de terraplenes de suelo.
El problema es que el enrocamiento no retiene bien el agua, porque hay muchos vacíos entre las rocas.
Para hacer el reservorio impermeable, se instalaron paneles de concreto a lo largo de toda la cara interna. Un túnel conectaba una entrada del tipo Morning Glory a través de la montaña hasta la planta generadora.
La entrada fue construida en una cuenca a 6 metros, o 20 pies, por debajo del fondo del reservorio para suprimir el potencial de formación de vórtice a medida que el sistema era drenado diariamente.
La operación remota fue otra innovación mencionada.
El proyecto fue concebido para prescindir de técnicos en el lugar, con control a distancia.
Esta elección, combinada con un reservorio que se llenaba y vaciaba con frecuencia, aumentó la dependencia de sensores y de lógica de programación para definir cuándo detener el bombeo.
Cuando el desbordamiento comenzó, la planta premiada no tenía una presencia humana inmediata en la cima para percibir lo que estaba sucediendo en el parapeito.
De 100 a 300 días de operación: ciclos, fugas y el punto de inflexión de 2004
Durante la mayor parte de su existencia, la estación de Taum Sauk operó en promedio cerca de 100 días al año, generalmente en los meses cálidos de verano, cuando la demanda de electricidad fluctuaba más entre noche y día.
La desregulación de los mercados de energía eléctrica en la década de 1990 abrió la posibilidad de vender energía a otras concesionarias, elevando la operación a cerca de 300 días al año.
El efecto práctico fue un reservorio superior subiendo y bajando en ciclos, frecuentemente dos veces al día, casi todos los días del año.
Este ritmo comenzó a presionar puntos frágiles conocidos.
El reservorio superior presentaba fugas desde que comenzó a operar en la década de 1960.
A lo largo del tiempo, se implementaron proyectos para manejar esta fuga, incluyendo la construcción de pequeños lagos al lado del reservorio para capturar parte del agua y bombearla de regreso.
En otoño de 2004, Ameren decidió invertir más de dos millones de dólares para instalar un revestimiento de geomembrana cubriendo todo el reservorio, medida descrita como capaz de resolver la fuga.
A partir de ahí, el desafío pasó a ser operar sensores de nivel sin comprometer la geomembrana, manteniendo la operación remota que ya era marca de la planta premiada.
El IEEE, el agua fluyendo y la alerta que no se convirtió en detención operacional
Cerca de un año después, en septiembre de 2005, el IEEE declaró la planta un Hito de la Ingeniería por sus innovaciones.
El día anterior a la ceremonia, participantes de una visita fueron testigos del agua fluyendo sobre el muro de protección de uno de los lados del reservorio superior.
Los operadores cambiaron rápidamente del modo de bombeo a generación para bajar el nivel del agua.
La explicación atribuida al episodio fue la acción de vientos fuertes relacionados con una tormenta tropical remanente, que habrían causado el desbordamiento.
Aun así, la planta premiada contrató un equipo de inspección submarina para verificar los sensores de nivel.
La inspección trajo una constatación que desplazó el foco del viento a la instrumentación: los sensores no estaban donde debían estar.
Sensores en cables, conductos flotantes y lecturas menores que el nivel real
Con la geomembrana, había preocupación válida de que perforaciones pudieran causar fugas en el futuro.
El reservorio aún necesitaba sensores para operar de forma remota.
En lugar de montar sensores directamente en el concreto y perforar el revestimiento a lo largo de todo el largo, se implementó una solución alternativa: dos cables instalados entre anclajes en la parte superior y en la base de la ladera del terraplén, con conductos de sensores fijados a estos cables para minimizar perforaciones.
La descripción técnica del problema es directa: el sistema de montaje fue mal diseñado.
Los conductos eran flotantes y estaban sujetos a fuertes corrientes a medida que el reservorio se llenaba y vaciaba.
En algún momento después de la primavera de 2004, se desprendieron y fueron desviados.
El resultado fue un conjunto de sensores internos proporcionando lecturas inferiores al nivel real del agua.
La planta premiada comenzó a tomar decisiones de bombeo basadas en un reservorio que, electrónicamente, parecía más bajo de lo que estaba.
Con base en esto, los operadores decidieron reprogramar el sistema de control para restar dos pies del punto de ajuste superior de las bombas.
El proyecto original preveía dos pies, o 600 milímetros, de borde libre entre la parte superior del parapeito y el nivel máximo del agua.
Calculaban que duplicar esa distancia sería suficiente para evitar el desbordamiento hasta el mantenimiento anual, cuando el reservorio sería drenado y reparaciones permanentes podrían ocurrir. Ese intervalo nunca llegó.
El desbordamiento del 14 de diciembre y el colapso del parapeito
Menos de tres meses después del episodio observado antes de la ceremonia del IEEE, el desbordamiento ocurrió de nuevo el 14 de diciembre, esta vez al amanecer, cuando nadie estaba cerca para notar el flujo sobre el parapeito.
Tan pronto como el muro de contención se derrumbó, el agua erosionó rápidamente a través de la presa y desaguó aproximadamente 6 mil millones de litros, o 200 millones de pies cúbicos, por la empinada ladera de la montaña en dirección al Parque Estatal Johnson’s Shut-Ins.
La ola arrancó árboles y rocas. La época del año fue crucial: el invierno dejaba el parque prácticamente vacío, evitando una tragedia con más visitantes.
Aun así, el superintendente del parque, su esposa y tres hijos, incluyendo un bebé de siete meses, fueron arrastrados por la inundación cuando el agua destruyó su casa.
Toda la familia sobrevivió, pero con heridas y hipotermia, evidenciando que la catástrofe superó el ámbito técnico.
El flujo siguió hacia el reservorio inferior, hacia donde habría ido más tarde ese día por el ciclo normal.
Por eso, el registro indica que no hubo grandes impactos río abajo, aunque los impactos en la ladera y en el parque fueron severos. La planta premiada, que operaba como batería, demostró ese día la fuerza destructiva del agua cuando el control falla.
La investigación de la FERC y el retrato de una falla en cadena
El incidente fue investigado por la FERC. Las conclusiones fueron descritas como sorprendentes porque mostraron que el desastre no requirió un error único y extraordinario, sino una combinación de descuidos.
Como en muchos eventos de infraestructura, cada falla aislada podría no ser suficiente para causar colapso.
Sumadas, produjeron cientos de millones de dólares en daños y dejaron consecuencias humanas para la familia afectada.
El informe describe una cadena de fragilidades: material del terraplén con más suelo del esperado, asentamientos a lo largo del tiempo, sensores desplazados, sondas de seguridad mal posicionadas, lógica de desconexión mal programada, falta de verificación en campo y, en el centro, la ausencia de un vertedero que permitiera extravasar el agua de forma controlada.
El desbordamiento pasó a ser visto como resultado de una arquitectura de riesgo, no de azar.
Asentamiento del terraplén y la geometría real de la cima
La investigación apuntó que el terraplén rocoso no era tan rocoso como se previó. Había más suelo mezclado, resultando en mayor asentamiento a lo largo del tiempo.
Áreas inestables del suelo en la fundación del terraplén no habrían sido debidamente limpiadas, lo que agravó el asentamiento.
Entre la construcción y el colapso, partes del parapeito quedaron dos pies, o 600 milímetros, más bajas que al inicio.
Este rebajamiento tiene efecto práctico: la referencia del nivel máximo seguro cambia.
El asentamiento no se tuvo en cuenta cuando los sensores de nivel fueron reemplazados tras el revestimiento de 2004. Y, con sensores sueltos y libres para moverse, los controladores lógicos no tenían forma de saber la elevación real del agua en el reservorio superior.
La planta premiada quedó dependiente de un sistema de medición que no conocía ni el nivel real ni la cima real.
Sondas de seguridad, lugar equivocado y la exigencia de dos señales para desconectar
Sondas de seguridad fueron instaladas en el parapeito para servir como respaldo y desconectar las bombas si el nivel quedaba demasiado alto.
El problema es que fueron instaladas en un punto más alto que la parte superior de las secciones asentadas. Si el agua alcanzaba estas sondas, ya podría estar superando partes del muro en cota más baja.
La seguridad estaba calibrada para una pared idealizada, no para la pared asentada.
Hubo aún una falla de programación: la desconexión requería que ambos sensores fueran activados.
En la visita anterior a la ceremonia del IEEE, cuando el agua fluyó por la pared, las sondas no desconectaron el sistema y nadie se dedicó a verificar por qué.
En lugar de chequear elevaciones importantes en campo, como la parte superior del parapeito y los niveles de los sensores, la respuesta fue añadir margen y posponer la reparación permanente.
El caso también expuso la ausencia de una rutina simple de comparación entre lecturas electrónicas y observación directa.
Se mencionó que hubiera sido fácil mantener a alguien en el lugar en los minutos finales del llenado diario para comparar mediciones, o instalar una cámara de circuito cerrado.
El propietario tampoco notificó al organismo regulador la primera vez que hubo un desbordamiento observado, reduciendo la supervisión sobre la respuesta adoptada.
Por qué la ausencia de vertedero se convirtió en la lección más repetida
El error más significativo citado ocurrió mucho antes de la geomembrana y los sensores: el proyecto original nunca construyó un vertedero. Para un reservorio fuera del canal, las entradas de agua son limitadas, descritas como lluvia directa y agua bombeada. Con borde libre suficiente y redundancias en el control, los diseñadores consideraron que el agua nunca necesitaría una ruta física para salir por encima de forma segura.
La experiencia mostró el riesgo de depender de sistemas de control complicados como última barrera. Los sensores pueden desplazarse. La programación puede hacerse con lógica inadecuada. Las elevaciones pueden cambiar con asentamiento.
Cuando esto ocurre, el agua busca el camino que encuentra. Un vertedero, por otro lado, es una pieza estructural simple: una vez que el agua llega a la cima, se desborda por un camino diseñado.
El vertedero no es una solución mágica y no es infalible, pero reduce la cantidad de caminos posibles para que un desbordamiento se convierta en ruptura del parapeito.
Después de Taum Sauk, el vertedero pasó a ser mencionado como necesidad incluso en reservorios fuera del canal con controles redundantes. La planta premiada se convirtió en un ejemplo de cómo la redundancia electrónica no reemplaza una ruta física de seguridad.
Accidentes normales, Charles Perrow y la complejidad como riesgo
El relato introduce un concepto para interpretar el desastre: eventos así se describen como accidentes normales, término asociado a Charles Perrow.
La idea es que, cuando los sistemas son complejos, especialmente cuando las medidas de seguridad añaden más complejidad, la probabilidad de falla crece. En otras palabras, la falla se convierte en parte del comportamiento esperado del sistema, no en una excepción improbable.
En el caso de la planta premiada, la seguridad dependía de sensores de nivel, conductos, cables, corrientes internas, lógica de desconexión, parámetros de programación y operación remota.
El vertedero aparece como contrapunto porque es simple en comparación con un sistema de control industrial.
La historia de Taum Sauk muestra cómo una cadena de pequeñas fallas puede atravesar todas estas capas y llevar el agua sobre el parapeito.
Multa récord, fondo local y acuerdo para restaurar Johnson’s Shut-Ins
La FERC multó al propietario en 15 millones de dólares, descrita como la mayor penalidad emitida jamás. Cinco millones fueron destinados a un fondo de mejora de la zona alrededor del proyecto, con mención de que reportajes recientes alegaron mala gestión de ese dinero.
El estado de Missouri presentó una demanda y el acuerdo llegó a 177 millones de dólares, con gran parte destinada a la restauración del Parque Estatal Johnson’s Shut-Ins, que realizó la ceremonia de reapertura en 2010.
Este conjunto de respuestas financieras e institucionales refuerza la dimensión del caso. La planta premiada no fue tratada como falla rutinaria de operación, sino como un evento capaz de redefinir parque, comunidad, protocolos y expectativas sobre seguridad de presas.
Reconstrucción con concreto compactado con rodillo e inclusión de vertedero
Mientras el parque era restaurado, equipos reconstruyeron el reservorio superior en Taum Sauk. Para evitar un nuevo licenciamiento, la presa fue rehacida en el mismo alineamiento y con las mismas dimensiones del proyecto original.
La técnica, sin embargo, cambió: en lugar de reparar el terraplén de enrocamiento, Ameren y consultores optaron por concreto compactado con rodillo, mezcla más seca, manejada con equipos de terraplenado y compactada con rodillos.
El objetivo fue resolver asentamiento y fuga y, al mismo tiempo, aprovechar material del terraplén original. El enrocamiento fue triturado y procesado para convertirse en agregado de concreto, reduciendo el transporte al lugar remoto.
El elemento central del nuevo proyecto fue incluir un vertedero. La estructura fue descrita como la mayor presa de concreto compactado con rodillo en los Estados Unidos.
La planta premiada fue reabierta en 2010 y reinaugurada como hito del IEEE. El proyecto también recibió el premio de Excelencia en Proyecto Construido de la Sociedad Americana de Presas.
En el retorno, el vertedero y el nuevo método constructivo comenzaron a ser presentados como respuesta directa al desbordamiento y al colapso del parapeito.
Cambios en la supervisión y la creación de un estándar interno de seguridad
Después del colapso, la FERC implementó cambios en la supervisión de la seguridad de presas. Se creó un grupo de trabajo y se emitió un documento de orientación técnica dirigido a los desafíos de las instalaciones de almacenamiento por bombeo, comunicado a los propietarios.
También se actualizaron las reglas para exigir programa interno de seguridad de presas y un ingeniero jefe de seguridad de presas responsable de supervisar el tema, cargo que Ameren no tenía en ese momento.
El efecto del caso se extendió. Se mencionó que estados lejanos, como Hawái, reforzaron sus programas.
Y una lección apareció como síntesis: la necesidad de vertedero de desbordamiento incluso para reservorios fuera del canal con sistemas de control redundantes diseñados para impedir que el agua llegue a la cima.
Almacenamiento de energía, agua y el contraste con baterías
Para quienes siguen la red eléctrica, el caso Taum Sauk reaparece cuando se discute almacenamiento. A medida que la matriz incluye más fuentes intermitentes, equilibrar oferta y demanda se vuelve más importante.
Tradicionalmente, el almacenamiento por bombeo ha sido la solución económica a gran escala, pero lleva un precio: las presas son estructuras de alto riesgo, que fallan raramente, pero cuando fallan liberan agua con gran poder destructivo.
El relato observa que el almacenamiento por baterías está volviéndose más barato y más generalizado, y que esto puede alterar la economía del almacenamiento por bombeo.
Algunas previsiones citan que, hasta 2030, los Estados Unidos pueden tener más de 400 gigavatios-hora de almacenamiento de baterías en la red, el equivalente a más de 100 Taum Sauks en energía almacenada.
El perfil de riesgo es diferente al de construir un reservorio superior en la cima de una montaña.
Aun con este cambio, la planta premiada de Taum Sauk permanece como referencia técnica. Muestra cómo el desbordamiento puede nacer de sensores imprecisos, cómo la ausencia de vertedero elimina una ruta física de alivio y cómo la operación remota exige verificación que no dependa solo de programación y de lecturas electrónicas.
El caso Taum Sauk deja un punto operacional difícil de ignorar: cuando la seguridad depende de sensores y control remoto, la verificación de niveles y la existencia de vertedero dejan de ser detalles y se convierten en barreras de supervivencia.
En infraestructura energética, la lección aparece tanto en el diseño técnico como en el modelo de gobernanza exigido después, con programas internos de seguridad y supervisión formalizada.
Si sigues proyectos de presas y reservorios, vale la pena observar cómo se tratan decisiones de instrumentación, lógica de desconexión y rutas físicas de desbordamiento antes de cualquier consagración pública, porque el desbordamiento no espera ceremonia.
En tu opinión, ¿qué pesó más en la catástrofe de la planta premiada: sensores desplazados, la programación de desconexión, la operación remota sin verificación en la cima, o la ausencia de vertedero?
-
-
-
