Línea De Producción Subterránea Avanza Bajo Ciudades Sin Interrumpir La Superficie, Combinando Excavación, Transporte De Material Y Montaje Del Túnel Definitivo En Un Único Proceso Continuo, Con Tecnología Capaz De Operar En Diferentes Tipos De Suelo Y Roca Y Reducir Riesgos Estructurales En Grandes Centros Urbanos.
Las máquinas perforadoras de túneles, llamadas en Brasil de tatuzões y conocidas internacionalmente como TBMs, funcionan como una línea de producción subterránea integrada.
Al mismo tiempo que excavan, retiran el material y avanzan, dejan el túnel prácticamente listo detrás de sí, en un proceso continuo que reduce interferencias en la superficie.
En obras de metro, este método permite abrir pasaje sin interrumpir el funcionamiento de la ciudad.
-
Amigos llevan 30 años construyendo una pequeña “ciudad” para envejecer juntos, con casas compactas, área común, naturaleza alrededor y un proyecto de vida colectivo pensado para la amistad, convivencia y simplicidad.
-
Esta pequeña ciudad en Alemania creó su propia moneda hace 24 años, hoy mueve millones al año, es aceptada en más de 300 tiendas y el gobierno alemán dejó que todo esto sucediera bajo una única condición.
-
Curitiba está encolhendo y se espera que pierda 97 mil habitantes hasta 2050, mientras que ciudades del interior de Paraná como Sarandi, Araucária y Toledo están experimentando un crecimiento acelerado que está cambiando el mapa del estado entero.
-
Turistas fueron envenenados en el Everest en un esquema millonario de fraude con helicópteros que desvió más de 19 millones de dólares y sorprendió a las autoridades internacionales.
El avance diario puede llegar a 10 a 15 metros, dependiendo de las características del terreno, del tipo de máquina empleada y de los requisitos técnicos del proyecto.
El porte ayuda a explicar el apodo de “monstruo”.
El equipo ocupa decenas de metros de longitud y concentra sistemas de corte, transporte, propulsión y montaje del revestimiento en un único conjunto industrial.
Para funcionar de forma segura, la operación exige control constante de presión y estabilidad del suelo, además de planificación logística rigurosa.

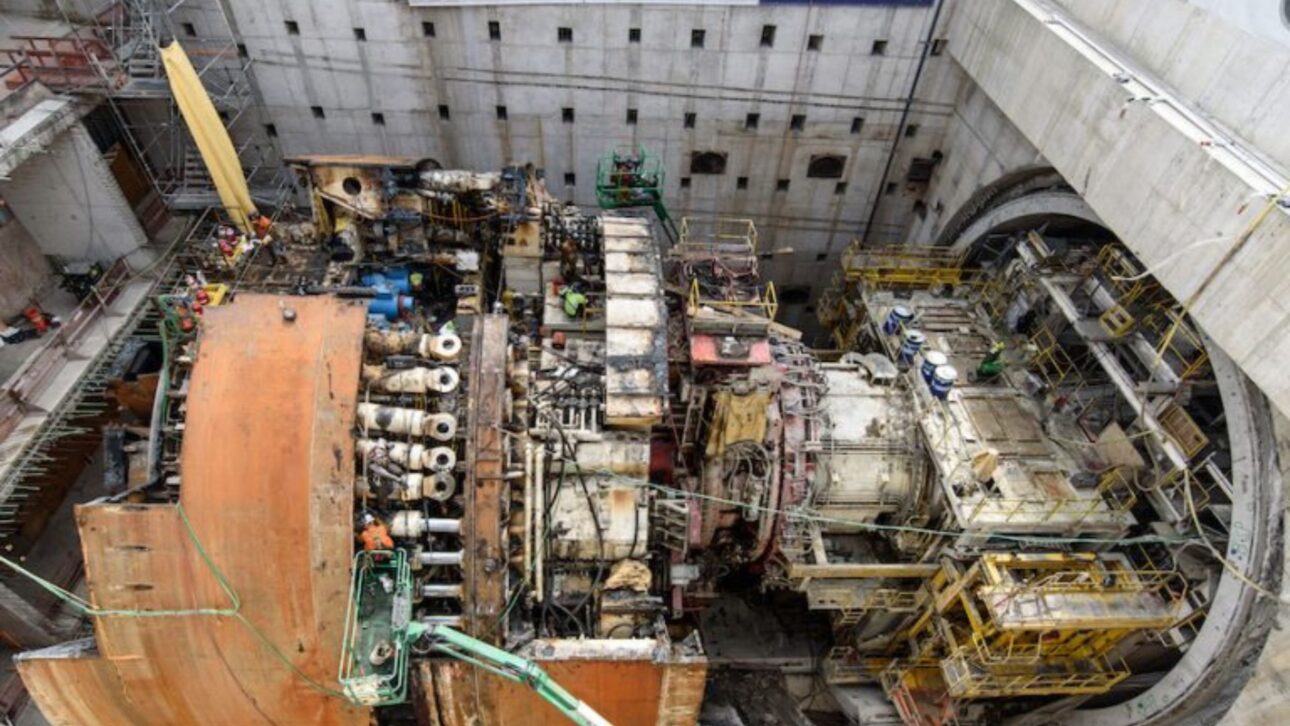

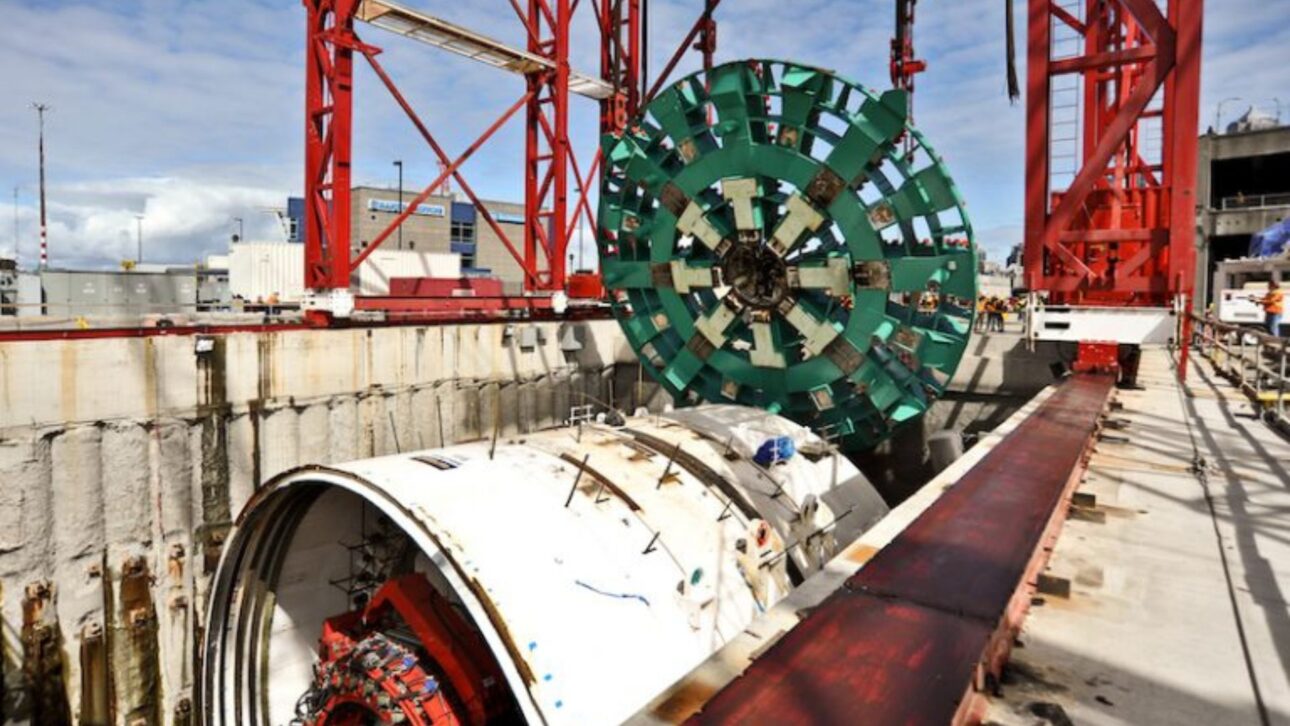

Esta planificación involucra bajar, montar y mantener la máquina en pozos de partida que pueden superar decenas de metros de profundidad.
Fábrica Subterránea Que Avanza Bajo La Ciudad
Al seguir un tatuzão en operación, es posible observar un ciclo continuo y sincronizado de actividades.

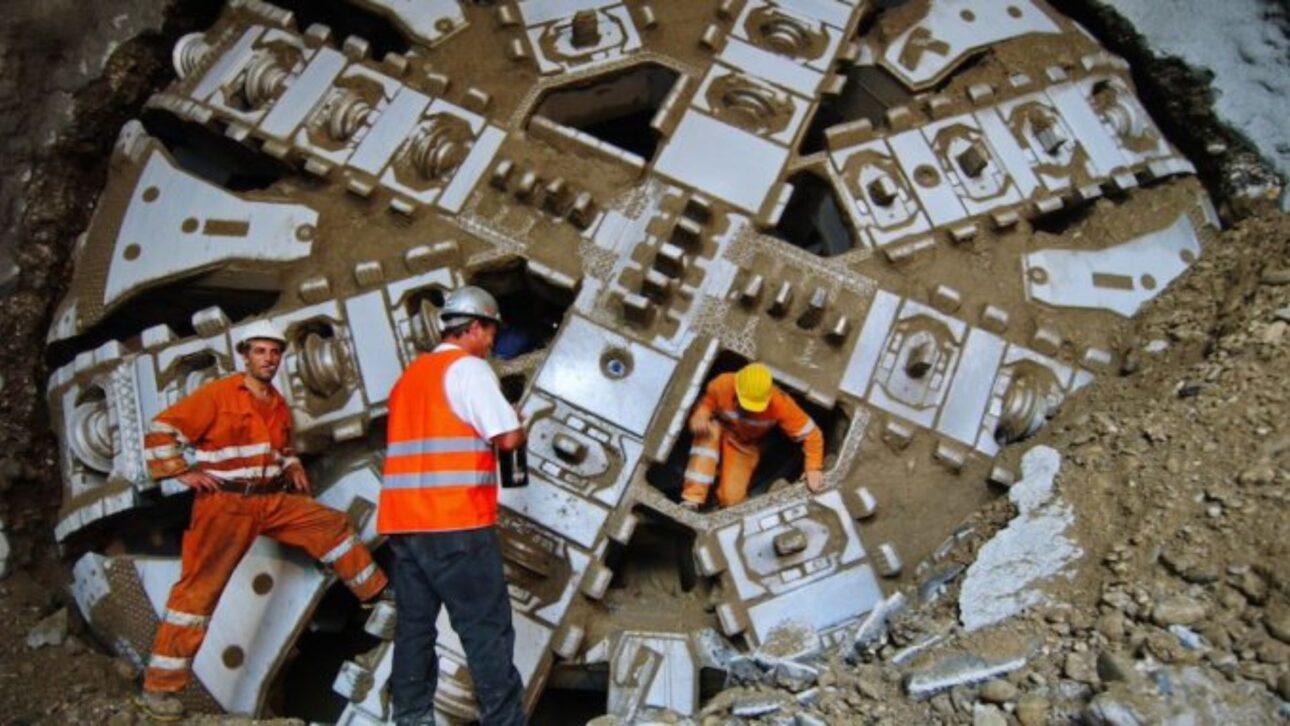

En la parte frontal, la cabeza de corte gira con cuchillas y herramientas metálicas responsables por desagregar el suelo o la roca al frente de la máquina.

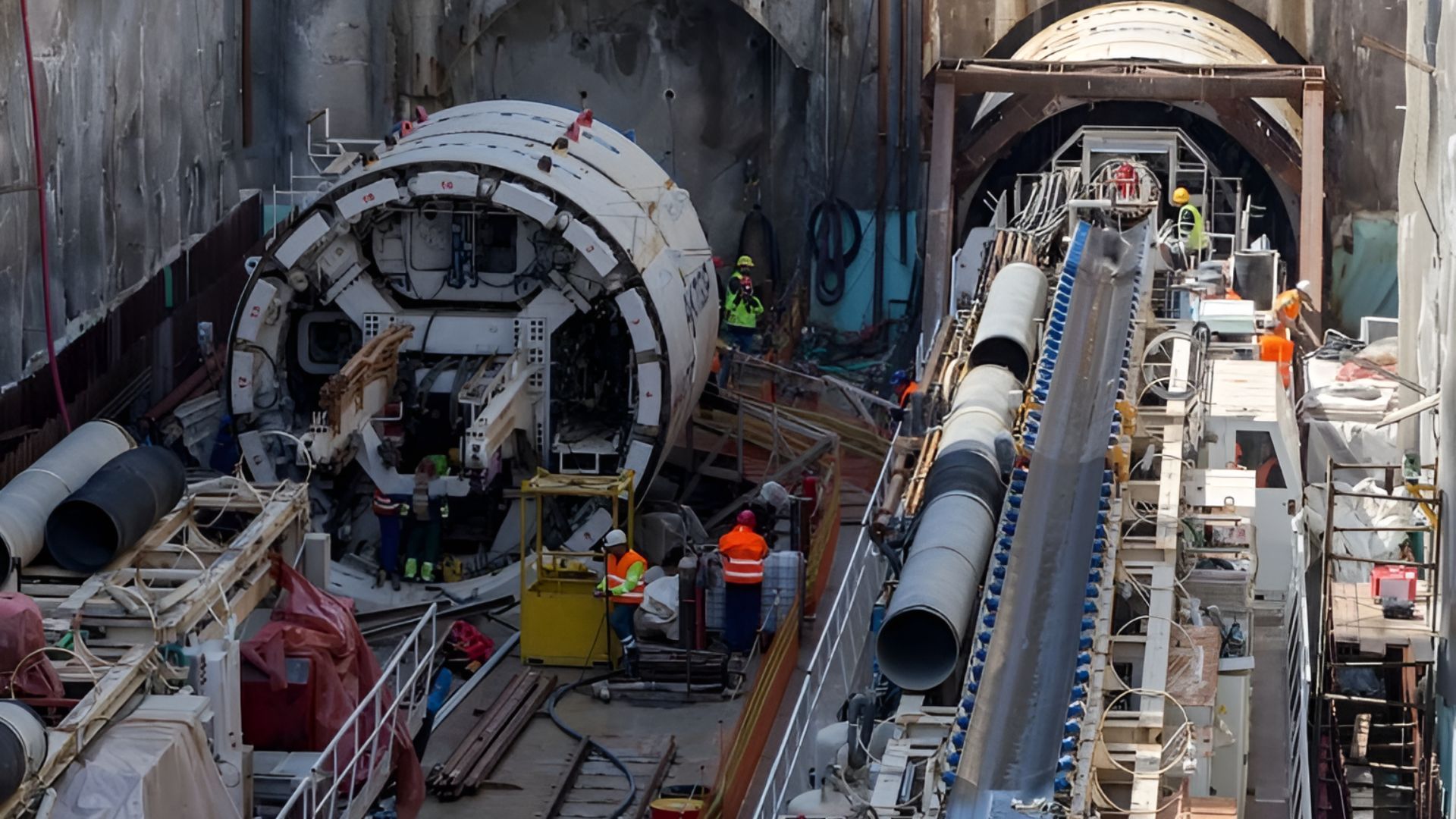

El material excavado entra en el sistema interno y, a continuación, es transportado por cintas o correas hasta la retaguardia.
En este punto, el suelo o la roca triturados salen de la máquina para ser encaminados conforme al plan de descarte de la obra.
Mientras este flujo ocurre, la estructura entera avanza gracias a los gatos hidráulicos, que empujan el equipo hacia adelante.
Estos gatos se apoyan en el propio tramo de túnel recién revestido, permitiendo que la máquina progrese con precisión y estabilidad.
El principio es simple, pero exige control riguroso para mantener la frente de excavación bajo equilibrio constante.
Esta lógica explica por qué las TBMs son consideradas una alternativa más segura en tramos urbanos sensibles.
El trabajo avanza con apoyo de instrumentación y monitoreo técnico permanente, sin la necesidad de grandes excavaciones abiertas en la superficie.
Aun así, el ritmo efectivo depende de factores como geología local, interferencias existentes y condiciones específicas de cada proyecto.
Cabeza De Corte, Escudo Y Revestimiento Definitivo
La mayor concentración de esfuerzo ocurre en la parte frontal de la máquina.
En suelos más blandos, las herramientas de corte están diseñadas para penetrar y conducir el material de forma controlada hacia dentro del sistema.
Ya en terrenos rocosos, entran en acción discos y componentes más robustos, capaces de fracturar la piedra por impacto y presión.
Este proceso exige mayor potencia y resulta en un desgaste elevado de las herramientas, lo que demanda un seguimiento constante.
Justo detrás de la cabeza de corte, el conjunto sigue protegido por un escudo metálico, una carcasa cilíndrica que sostiene la excavación.
Este escudo ayuda a mantener la estabilidad del túnel y separa el área de trabajo de las presiones ejercidas por el terreno alrededor.
Dentro de este ambiente, operan de forma integrada equipos mecánicos, sensores y sistemas de control.
El objetivo es garantizar un avance regular y predecible a lo largo de todo el trayecto.
La transformación de la excavación en túnel definitivo ocurre en la parte trasera de la TBM.
Ahí, un brazos robótico, conocido como erector, posiciona las aduelas, segmentos de concreto pre-moldeado.
Estas piezas forman anillos estructurales que, montados en secuencia, constituyen las paredes del túnel.
De esta forma, el revestimiento definitivo se instala mientras la perforación continúa, reduciendo paradas y evitando la exposición prolongada del suelo.
Tecnología EPB Y Máquinas Para Roca
A pesar del apodo sugerir un equipo estandarizado, no existe una TBM universal.
La elección del modelo depende del tipo de suelo, la presencia de agua subterránea, la profundidad del túnel y las condiciones existentes en la superficie.
En áreas con terrenos inestables, es común el uso de la tecnología EPB (Earth Pressure Balance).
En este sistema, parte del material excavado se transforma en una pasta controlada dentro de la cámara de presión.
Este equilibrio ayuda a reducir asentamientos y movimientos del suelo, factor decisivo cuando hay edificios y redes subterráneas en las proximidades.
En macizos rocosos más competentes, se adopta otro diseño de máquina, con herramientas adecuadas al esfuerzo de fracturar la piedra.
La estabilidad natural de la roca influye directamente en el método constructivo y el ritmo de avance.
En algunos proyectos, se emplean soluciones híbridas, que permiten alternar modos de operación según el tramo excavado.
Esta flexibilidad reduce improvisaciones y disminuye el riesgo de paralizaciones prolongadas por incompatibilidad entre máquina y geología.
Máquinas Gigantes Que Marcaron Grandes Obras
La dimensión de estas perforadoras suele llamar la atención incluso fuera del ámbito técnico.
En Estados Unidos, la TBM “Bertha” fue utilizada en el túnel de la SR 99, en Seattle, con 17,5 metros de diámetro.
Figuró entre las máquinas más grandes del tipo ya empleadas en obras urbanas.
Con el avance de la ingeniería, otros proyectos comenzaron a disputar este nivel de escala.
En Brasil, la tuneladora Cora Coralina ganó destaque al actuar en la expansión de la Línea 2-Verde del Metro de São Paulo.
La máquina tiene 100 metros de longitud, pesa 2.500 toneladas y opera con una rueda de corte de 11,66 metros de diámetro.
El tramo exige control riguroso del suelo y ejecución continua del revestimiento, en un ambiente urbano complejo.
La ampliación del proyecto prevé el uso de una segunda tuneladora aún mayor, presentada en 2025.
Este equipo tiene 133 metros de longitud, 11,67 metros de diámetro y peso total de 2.600 toneladas.
La operación ocurre en modo dual, combinando tecnología EPB y modo abierto.
Bajo estas condiciones, la capacidad estimada alcanza 15 metros por día en suelo y hasta 10 metros por día en roca, según el tramo.
Automatización Y Eficiencia Como Próximos Desafíos
La evolución reciente de las TBMs apunta a niveles crecientes de automatización y control operativo.
Sensores monitorean continuamente presión, torque, vibración y alineación a lo largo de la excavación.
Estos datos alimentan sistemas que ajustan parámetros en tiempo real, reduciendo variaciones bruscas y aumentando la previsibilidad del avance.
Paralelamente, fabricantes y operadores buscan ganancias de eficiencia energética y reducción de desperdicios.
Entre las estrategias están la optimización del consumo de energía y la adopción de rutinas de mantenimiento más inteligentes.
La seguridad operacional sigue siendo una prioridad central en estos proyectos.
Aun con una mayor automatización, las obras exigen responsabilidad técnica, inspecciones regulares y gestión rigurosa de riesgos.
En ciudades densamente ocupadas, el desafío es equilibrar la velocidad de ejecución y el control de impactos.
Con la presión por más movilidad urbana, ¿hasta dónde estas fábricas subterráneas podrán avanzar para acelerar obras sin ampliar riesgos y trastornos en las ciudades?
-
-
-
-
-
