Drenaje perimetral con tubo perforado de 100 mm, grava lavada y manta geotéxtil reduce la humedad en el suelo y ayuda a proteger cimientos contra infiltraciones a bajo costo.
La infiltración cerca de la fundación es una de las causas más frecuentes de humedad persistente en las viviendas. En muchos casos, el problema no está solo en la impermeabilización de la pared, sino en la acumulación de agua en el suelo alrededor de la estructura. Cuando el terreno permanece saturado después de las lluvias, la presión hidrostática aumenta y favorece la entrada de humedad a través de fisuras y puntos vulnerables.
El drenaje perimetral surge como solución técnica para reducir esta saturación, creando un camino preferencial para el desagüe del agua antes de que alcance la fundación.
Qué es el drenaje perimetral y cómo funciona

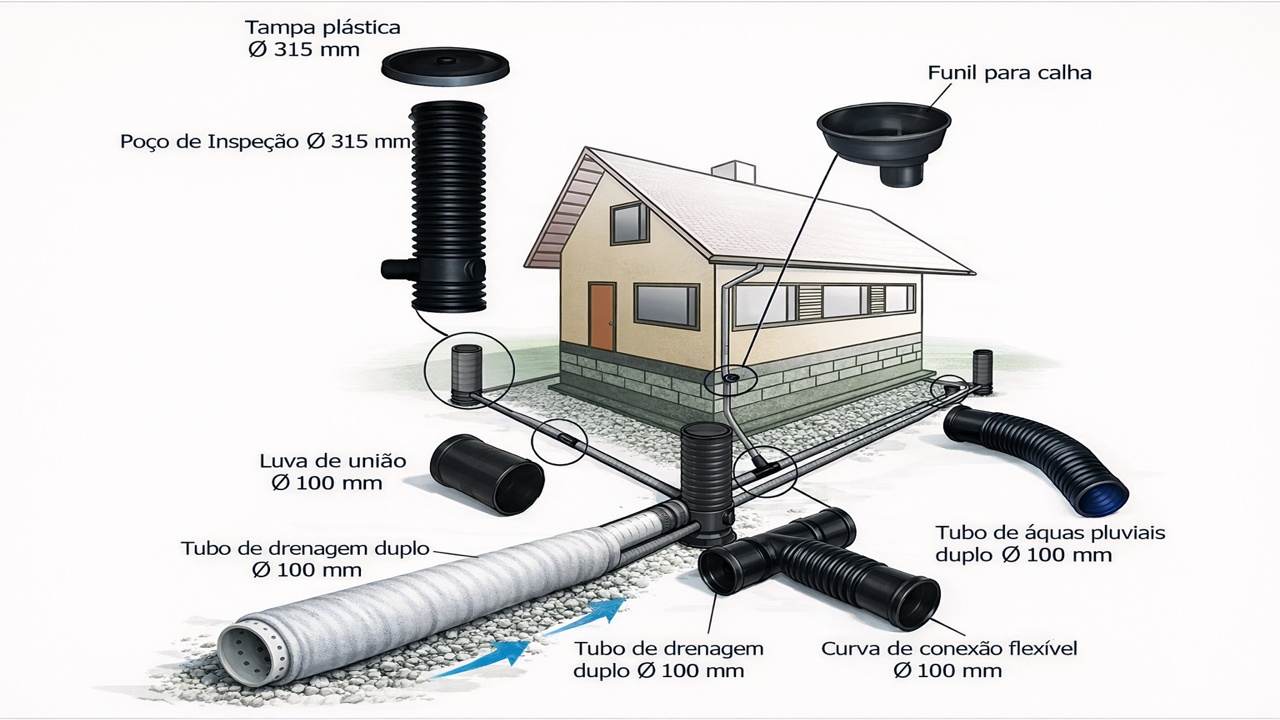

El drenaje perimetral consiste en la apertura de una zanja alrededor de la edificación, ubicada cerca de la base de la fundación, donde se instala un tubo perforado rodeado de material drenante y manta geotéxtil.
-
El muro de arrimo exige una compactación correcta del relleno para evitar que el terreno se hunda, la acera se agriete, el piso se desplace y haya fugas en la piscina, alerta el ingeniero al mostrar un error común que aparece solo después de que la obra está terminada en casas con relleno y también en reformas nuevas.
-
La tuneladora gigante del HS2 tuvo que ser desmontada después de completar el primer túnel, y su cabeza de corte de 10 metros de diámetro regresó erguida por las carreteras de Warwickshire sobre un remolque autopropulsado de 48 ruedas.
-
La tuneladora gigante del HS2 tuvo que ser desmontada después de completar el primer túnel, y su cabeza de corte de 10 metros de diámetro regresó erguida por las carreteras de Warwickshire sobre un remolque autopropulsado de 48 ruedas.
-
A 113 metros debajo del fondo del mar, China excava el túnel ferroviario submarino más profundo del mundo y coloca a la Shenjiang-1 para atravesar 13 capas geológicas, 6 zonas de falla y presión equivalente a la de un buzo a 120 metros, en una obra más extrema que los 50 km perforados por el Túnel del Canal de la Mancha entre Inglaterra y Francia a lo largo de 6 años.
El principio de funcionamiento es físico: el agua se infiltra en el suelo y, al encontrar un medio más permeable —como grava rodeada de geotéxtil— comienza a drenar por este camino de menor resistencia hasta alcanzar el tubo perforado, siendo entonces conducida por gravedad hasta un punto de descarte seguro.
Este sistema es ampliamente conocido en ingeniería como “drenaje francés” y se utiliza en cimientos, muros de contención y obras de infraestructura.
Por qué el tubo de 100 mm es el más utilizado
El tubo dreno de 100 mm (4 pulgadas) es el diámetro más común en drenajes residenciales por ofrecer un equilibrio entre capacidad de flujo y facilidad de instalación.
Tubos corrugados perforados en PEAD o PVC se utilizan para permitir la entrada de agua a lo largo de toda la extensión de la zanja. Esta característica aumenta la eficiencia del sistema, ya que la captación ocurre de forma distribuida, no solo en un punto específico.
El flujo adecuado depende de la pendiente del tubo y de la intensidad de agua a ser drenada, pero el diámetro de 100 mm se adapta a la mayoría de las aplicaciones residenciales.
La importancia de la manta geotéxtil en el drenaje
La manta geotéxtil es el elemento que garantiza la durabilidad del sistema. Sin ella, partículas finas del suelo migran hacia dentro de la grava y del tubo, reduciendo gradualmente la capacidad de desagüe.
El geotéxtil actúa como filtro: permite el paso del agua y retiene partículas sólidas, evitando la colmatación del dreno.
Manuales técnicos de drenaje e infraestructura indican el uso de geotéxtiles justamente para prolongar la vida útil del sistema y mantener la permeabilidad del conjunto a lo largo de los años.
Estructura típica del sistema de drenaje
La configuración más común implica:

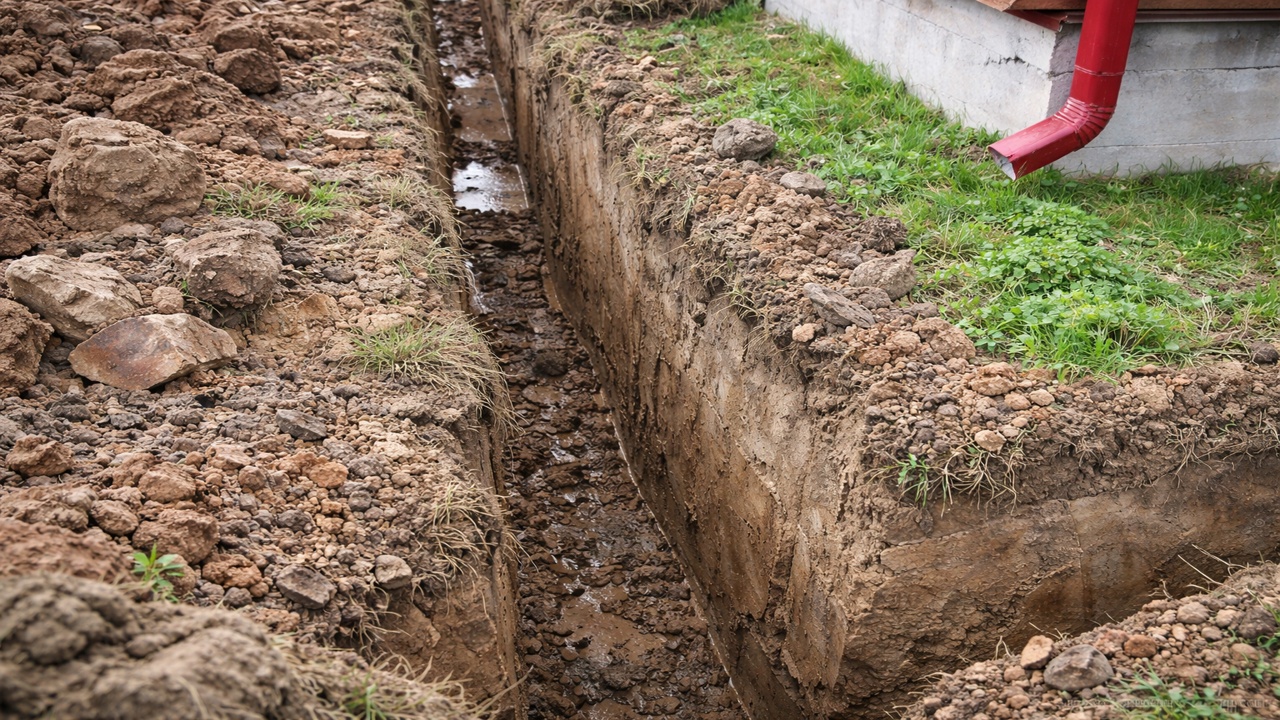

- Excavación de zanja con profundidad cercana a la base de la fundación.
- Capa inicial de grava lavada para formar un lecho drenante.
- Instalación del tubo perforado con pendiente continua.
- Envolvimiento del conjunto con manta geotéxtil.
- Cobertura con más grava antes del relleno.
La pendiente es un elemento decisivo. El tubo debe conducir el agua hasta un punto de descarte adecuado, como una salida en un nivel más bajo del terreno o una caja de infiltración.
Sin un desnivel suficiente, el sistema pierde eficiencia.
Costos estimados para pequeño tramo residencial
En tramos cortos, como laterales de una vivienda de 10 a 15 metros lineales, los costos pueden incluir:
- Tubo dreno 100 mm.
- Manta geotéxtil.
- Grava lavada.
- Conexiones y terminal de salida.
En condiciones simples de suelo y excavación manual, la inversión puede permanecer por debajo de R$ 500. El valor aumenta conforme a la longitud, dificultad de excavación o necesidad de cajas de inspección.
Aun así, el costo es considerablemente inferior al de intervenciones correctivas posteriores, como romper piso, retirar revestimientos y recomposición estructural.
Errores comunes que comprometen el drenaje
- La ausencia de geotéxtil es uno de los principales factores de falla prematura.
- El uso de grava con exceso de finos reduce la permeabilidad del sistema.
- Falta de inclinación impide el escurrimiento adecuado.
- Conexión indebida de agua de tejados al tubo perforado puede sobrecargar el sistema.
Estos factores deben ser observados para que el drenaje actúe de forma eficaz y continua.
Cuándo se indica el drenaje perimetral
La técnica es especialmente recomendada en:
- Residencias con historial de humedad ascendente o lateral.
- Terrenos con baja permeabilidad natural.
- Áreas sujetas a acumulación de agua cerca de las paredes.
- Muros de contención con presión hídrica frecuente.
En situaciones de infiltración estructural grave, el drenaje debe combinarse con impermeabilización adecuada.
El drenaje perimetral con tubo perforado de 100 mm, grava lavada y manta geotéxtil es una solución técnica consolidada para reducir la humedad en el entorno de la fundación.
Al crear un camino controlado para el agua en el suelo, el sistema reduce la presión hidrostática y contribuye a la preservación de la estructura.
Cuando se ejecuta correctamente y con la inclinación adecuada, la solución presenta un costo accesible y un rendimiento consistente, siendo una alternativa preventiva eficaz frente a reparaciones estructurales de mayor complejidad y costo elevado.
-
-
-
-
