Vídeo – DrillTec Servicios de Perforación en el proyecto Rota 3 de Petrobras

El proyecto Ruta 3, que pertenece a Petrobras, está en ejecución y tiene como objetivo específico ampliar el desagüe de gas natural de los proyectos en operación en el área del pré-sal de la Cuenca de Santos.

El Gasoducto Ruta 3 posee aproximadamente 355 km de extensión total, 307 km referentes al tramo marítimo, que fue distribuido de la siguiente forma: 297 km denominado tramo ultraprofundo, profundo y poco profundo, 10 km llamado de tramo ultrapoco profundo, además de los 48 km referentes al tramo terrestre y, tras su conclusión, desaguará gas natural del Polo Pré-Sal de la Cuenca de Santos hasta el Complejo Petroquímico del Estado de Río de Janeiro (Comperj), en Itaboraí, donde está ubicada la Unidad de Procesamiento de Gas Natural (UPGN Ruta 3).

El tramo ultra poco profundo se encuentra en ejecución, pero la llegada del gasoducto a la costa ya fue concluida en Diciembre/2019 y ocurrió en el municipio de Maricá (RJ), más precisamente en la playa de Jaconé. El gasoducto terrestre está en fase de conclusión y se está implementando a través de los municipios de Maricá e Itaboraí, hasta llegar a la UPGN Ruta 3.

Enfoque Costero (Llegada de Playas)

Algunas de sus partes relevantes fueron ejecutadas a través del método constructivo conocido como HDD – Horizontal Directional Drilling o Perforación Direccional Horizontal. La Perforación Direccional Horizontal corresponde a un determinado Método No Destructivo (MND) de construcción destinado a la instalación, reparación y/o reforma de tuberías, ductos y cables subterráneos, utilizando técnicas que puedan reducir o eliminar la necesidad de excavaciones.

En este emprendimiento, la empresa DrillTec Servicios de Perforación fue subcontratada para realizar las actividades de HDD. Esta está entre las líderes de este segmento en América del Sur, más precisamente en obras de Perforación Direccional Horizontal para grandes extensiones y diámetros. También es especialista en soluciones de ingeniería para la construcción de ductos utilizando métodos no destructivos, utilizando como alternativas el HDD – Perforación Direccional Horizontal para la ejecución de:

• Enfoque Costero (Llegada de Playas)
• Traviesas de Córregos, Ríos, Bahías y manglares
• Cruzamientos de Carreteras, represas, Dutovías, Sierras y cadenas montañosas
• Perforación direccional inclinada (SDD), con el objetivo de la interconexión y/o revitalización de producción de pozos petrolíferos

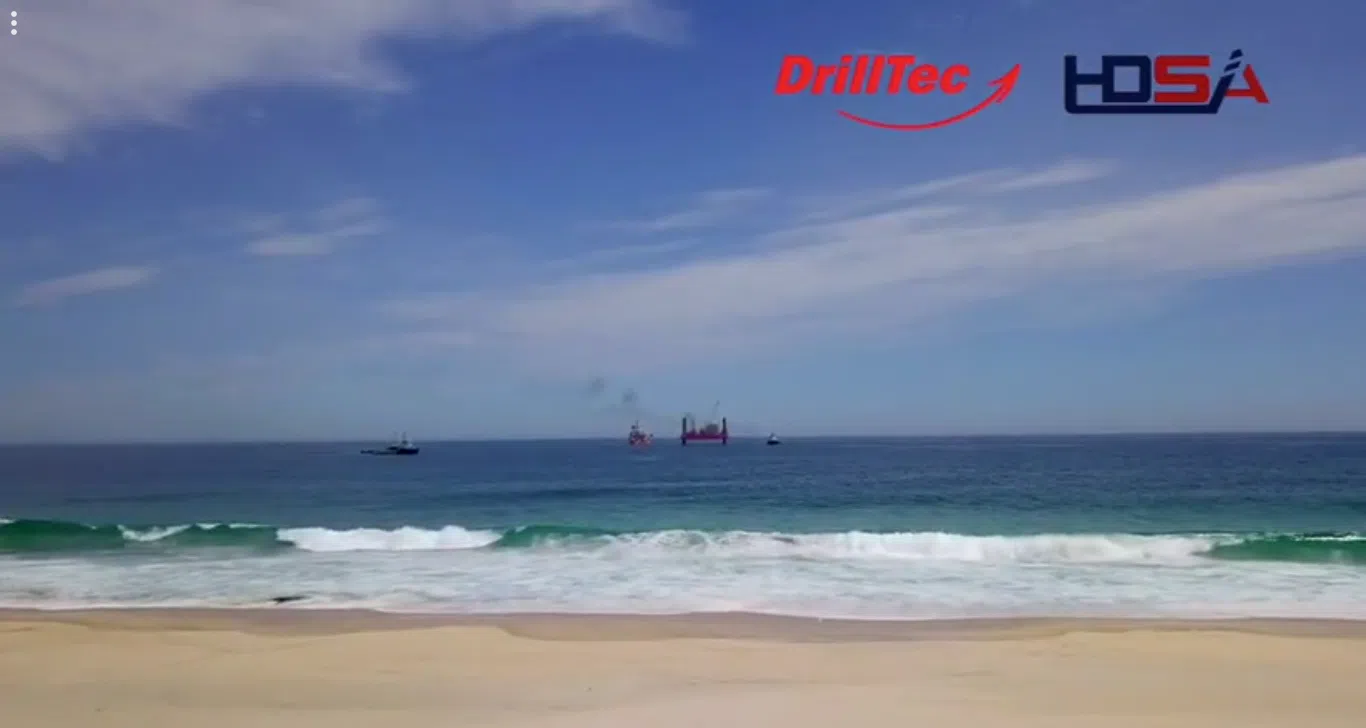

Específicamente en el Gasoducto Ruta 3, la DrillTec ejecutó la Perforación Direccional Horizontal en el Enfoque Costero en la Playa de Jaconé, (llegada a la playa), que consistió en la instalación de 1300 metros de la columna de ductos de 24”, a través del agujero direccional perforado. También realizó otras dos intersecciones en el tramo terrestre.

Para el Consorcio GTR3, responsable del tramo terrestre, construyó la perforación direccional horizontal del cruce del Canal Caceribú, con 550 metros de extensión, donde fue instalado el ducto de 22”, siendo concluido el 31/08/2019, en la ciudad de Itaboraí-RJ. En enero de 2020, inició la perforación direccional del Cruce de la Sierra de Sapucaia, con 750 m de extensión, para la instalación del ducto de 22”, siendo concluido el 01/04/2020.

Perforación Direccional y Horizontal – Tramo Terrestre

Como parte de su know-how, la DrillTec también desarrolla, planea y ejecuta traviesas y cruzamientos cortos utilizando tecnologías de Boring Machine y Hammer y TBM – Microtunneling.

Información y vídeos del informe cedidos a Click Petróleo y Gas en entrevista con el Sr. Alexandre Morgado Chaves, gerente de la empresa DrillTec Servicios de Perforación.
