En El Subsuelo Del Túnel De La Mancha, El Enemigo Invisible Del Aire Comprimido Es Controlado Por Conductos De Alivio Y Por El Túnel De Servicio Para Garantizar Viajes Seguros.
Cuando El Túnel De La Mancha Fue Inaugurado En 1990, El Mundo Celebró La Hazaña De Cruzar El Canal Por Debajo Del Mar. Pero, Detrás De Esta Obra Histórica, Existe Un enemigo invisible Que Desafía Ingenieros Desde El Primer Esbozo: El Aire Comprimido Al Frente De Los Trenes De Alta Velocidad. Sin Control, Esta Pared De Aire Crearía Una Resistencia Brutal, Tornando La Viaje Incómoda, Ineficiente Y Hasta Peligrosa.
Para Que El Sueño De Ligar El Reino Unido Y Francia Por Rieles Se Convirtiera En Realidad, Fue Necesario Mucho Más Que Excavar Túneles En El Fondo Del Mar. Fue Necesario Aprender A Domar El Aire, Transformar El Tren En Un Pistón Calculado Y Crear Sistemas Capaces De Aliviar La Presión A Cada Metro Recorrido. Es Ahí Donde Entra El Papel Decisivo De Los 194 Conductos De Alivio Que Enfrentan, Todos Los Días, Este Enemigo Invisible.
Cómo El Tren Se Convierte En Un Pistón Dentro Del Túnel De La Mancha
Para Entender El enemigo invisible Del Túnel De La Mancha, Imagina Un Tren Entrando En Un Túnel Estrecho A Alta Velocidad.
-
Creado por George Lucas con más de 1.000 millones de dólares, un museo futurista en forma de nave espacial con 1.500 paneles curvos está a punto de abrir en Los Ángeles y albergará una de las mayores colecciones privadas de arte narrativo del mundo.
-
Casal muestra cómo hizo un muro de contención en el sitio usando 400 neumáticos viejos: el terreno inclinado se convirtió en platós, los neumáticos están alineados, llenos y bien compactados con tierra en capas intercaladas, con pasto ayudando en la sustentación y costo casi cero.
-
Ingeniero explica el drenaje en época de lluvia: diferencia entre agua superficial y profunda, zanjas, cunetas y salidas de agua en la carretera, además de drenajes y colchón drenante, para evitar erosión, aquaplaning y inundaciones en la obra hoy.
-
Con 55 pisos, 177 metros de altura, pasarela de 15 metros entre torres gemelas, fachada ventilada y 6.300 m² de ocio, Ápice Towers ya tiene una torre lista y otra casi en la cima.
Delante De Él, El Aire No Tiene Por Donde Escapar Y Comienza A Ser Comprimido, Como Si Un Resorte Invisible Estuviera Siendo Apretado. Cuanto Más Avanza El Tren, Mayor Es La Compresión Y Mayor Es La Resistencia.
Sin Una Solución Inteligente, El Tren Se Vería Obligado A “Empujar” Ese Aire Comprimido Todo El Tiempo, Perdiendo Eficiencia, Aumentando El Consumo De Energía Y Generando Incomodidad Para Los Pasajeros.
Es Exactamente Ese Aire Comprimido El Que Se Convierte En El Enemigo Invisible Del Sistema, Creando Una Barrera Opuesta Al Movimiento Del Tren.

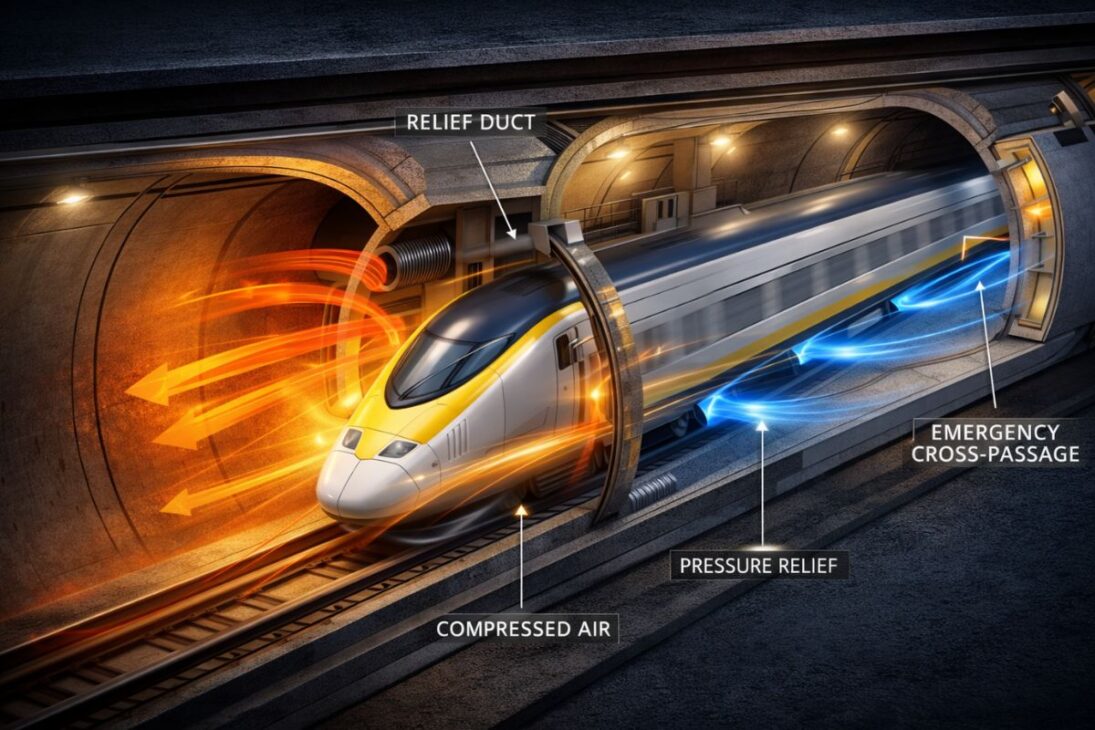

La Respuesta De Los Ingenieros Fue Tratar El Túnel Como Un Gran Sistema De Pistón Con Alivio Controlado. Los 194 Conductos De Alivio Fueron Diseñados Para Permitir Que Parte De Ese Aire Comprimido Escoe Entre Los Túneles, Reduciendo La Presión Delante Del Tren Y Equilibrando El Flujo.
En Lugar De Un Pistón Descontrolado, El Tren Pasa A Operar En Un Ambiente Donde El Aire Es Gestionado, No Solo Soportado.
El Desafío De Construir Un Túnel Bajo El Fondo Del Mar
Antes De Enfrentar El enemigo invisible Del Aire Comprimido, Los Ingenieros Necesitaron Vencer Otro Obstáculo: El Propio Suelo Bajo El Canal De La Mancha.
La Pregunta Era Obvia Y A La Vez Aterradora: ¿Y Si El Túnel Colapsara Bajo La Inmensa Presión Del Agua? ¿Y Si El Agua Encontrara Fallas En Las Capas Del Suelo E Invadiera El Túnel?
La Respuesta Comenzó Con Un Estudio Geológico Minucioso. Después De Décadas De Levantamientos Y Perforaciones, Se Identificó Una Capa De Yeso Marino Con Baja Permeabilidad Y Buena Estabilidad, Considerada Ideal Para La Excavación.
Entre Las Décadas De 1950 Y 1980, Cientos De Pozos Fueron Perforados En El Lecho Marino, Combinados Con Levantamientos Geofísicos Sofisticados, Hasta Que Fue Posible Dibujar Un Mapa Confiable Del Subsuelo Entre Inglaterra Y Francia.
Esta Base Geológica Fue Esencial Para Definir El Trazado Del Túnel, La Profundidad Segura Y La Forma De Enfrentar No Solo El Agua Y La Presión Externa, Sino También Los Riesgos De Fisuras, Colapsos Y Fallas Imprevisibles.
De Las Ideas De Napoleón A Las Máquinas Gigantes De Perforación
Mucho Antes De Que El enemigo invisible Del Aire Comprimido Fuera Un Problema Real, La Idea De Un Túnel Bajo El Canal Ya Fascinaba A Gobernantes.
Al Principio De Los Años 1800, En Plena Era De Carrozas Tiradas Por Caballos, Napoleón Bonaparte Llegó A Analizar Un Proyecto De Túnel Que Unía Francia E Inglaterra, Iluminado Por Lámparas De Aceite. La Guerra Entre Los Dos Países Enterró La Propuesta, Que Solo Sería Retomada, De Hecho, En El Siglo XX.

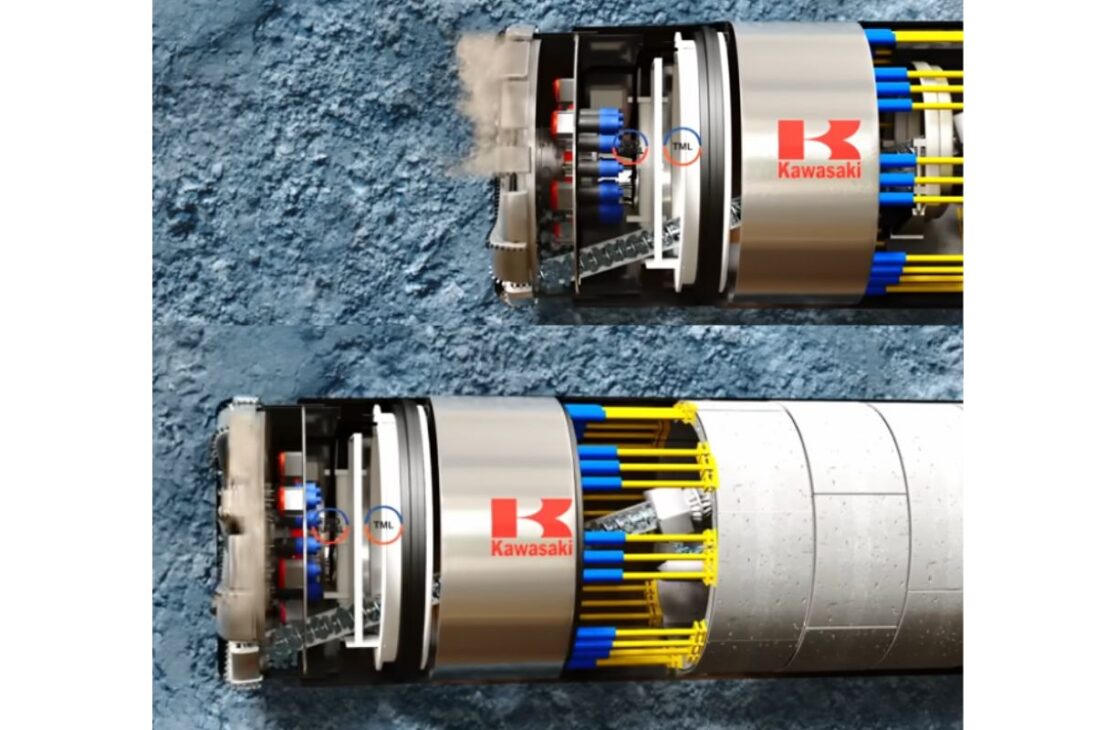

Cuando El Proyecto Moderno Del Túnel De La Mancha Finalmente Salió Del Papel, Fue El Turno De Las Máquinas Asumir El Protagonismo. Entraron En Escena Las TBM, Enormes Máquinas De Perforación De Túneles Que Se Mueven Como Verdaderas Orugas Mecánicas Bajo El Suelo Marino.
Estas Máquinas Cortan La Roca, Remueven La Barro Y Al Mismo Tiempo Instalan Anillos De Hormigón Que Revestían El Túnel, Avanzando Paso A Paso En Un Trabajo Continuo.
Fabricadas Por Empresas Como The Robins Company Y Kawasaki Heavy Industries, Las TBM Fueron Montadas En Gigantescas Cavernas Abiertas En Shakespeare Cliff, En El Reino Unido, Y En Sangat, En Francia.
Cada Máquina Exigió Semanas De Montaje, Pruebas Y Ajustes Antes De Iniciar Su Lenta Y Precisa Jornada Bajo El Mar.

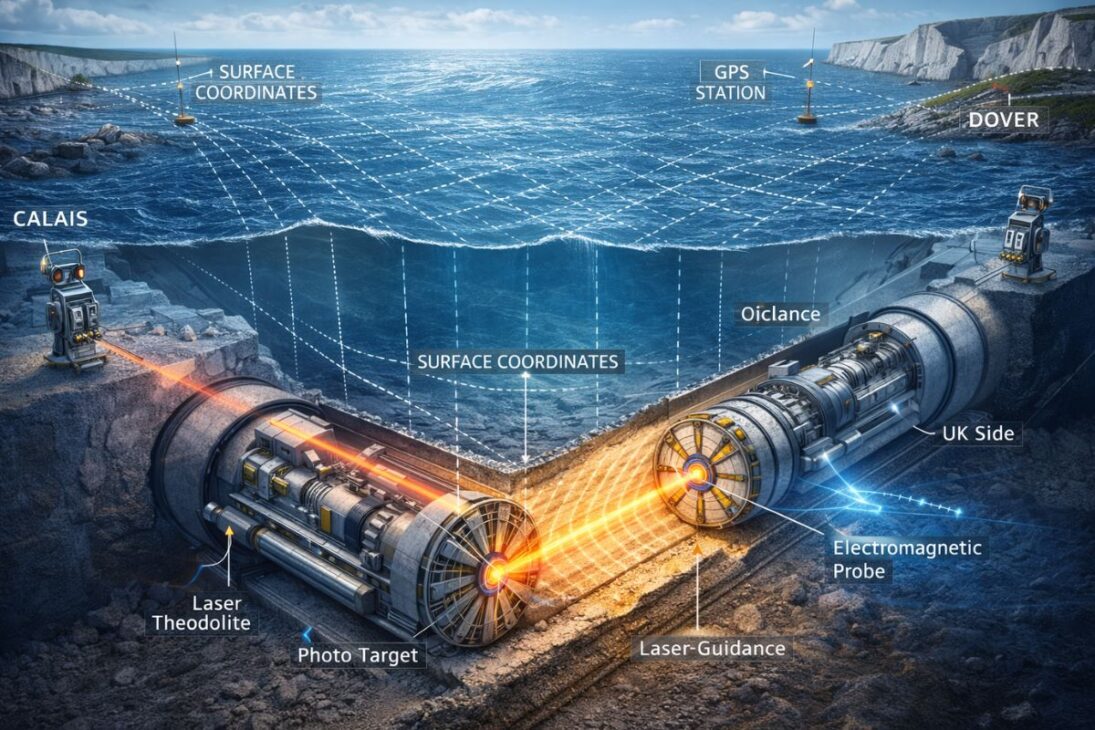

Orientación A Láser: Cuando Dos Túneles Necesitan Encontrarse En La Oscuridad
Excavar Bajo El Mar No Significaba Solo Avanzar En La Dirección Correcta. Era Necesario Garantizar Que Las Frentes De Excavación Británica Y Francesa Se Encontraran Con Precisión Milimétrica, En Medio Del Canal, En La Profundidad Exacta De La Capa De Yeso.
En Un Entorno Donde El GPS No Funciona, La Solución Fue Combinar Topografía Clásica, Mediciones Electromagnéticas Y Tecnología A Láser.
Topógrafos Trazaron Una Malla De Coordenadas Que Unía Las Dos Costas, Midiendo Ángulos Entre Puntos Elevados En Los Acantilados De Dover Y En La Costa De Calais.
Con Instrumentos De Medición De Distancia De Altísima Precisión Y, Más Tarde, Apoyo Del GPS En La Superficie, Los Ingenieros Crearon Un Sistema De Referencia Común Para Los Dos Lados Del Canal.
A Partir De Esta Cuadrícula, Las Coordenadas Fueron Transferidas De La Superficie Al Fondo Del Mar Con La Técnica De Plomada De Pozo.
Con El Eje Teórico Del Túnel Definido, La Última Etapa Fue Instalar Un Sistema De Orientación A Láser Dentro Del Propio Túnel. Un Teodolito A Láser Posicionado Detrás De La TBM Emitía Rayos Hacia Un Blanco Fotosensible Montado En La Máquina.
Cualquier Desvío Hacía Que El Punto De Luz Saliera Del Centro Del Blanco Y La Computadora Indicaba Correcciones Al Operador.
Así, Incluso Sin Ver El Otro Lado, Las TBM Pudieron Seguir Una Trayectoria Curva Y Compleja, Manteniéndose Dentro De La Capa De Yeso Y Caminando Hacia Un Encuentro Histórico.
Seguridad, Inyección De Cemento Y El Primer Apretón De Mano
A Lo Largo Del Camino, El enemigo invisible No Era Solo El Aire Comprimido, Sino También El Comportamiento Impredecible Del Suelo.
Fisuras Y Áreas Frágiles Podrían Provocar Colapsos Bajo Fuerte Presión Hidrostática, Amenazando Vidas Y Equipos.
Para Reducir Este Riesgo, Los Ingenieros Usaron Una Estrategia Preventiva: Las TBM Fueron Equipadas Con Perforadores Especiales Para Abrir Agujeros De Sondeo Delante Del Avance, En Distancias Que Podían Llegar A 250 Metros.
Si El Sondeo Indicaba Condiciones Malas, Mortero Era Inyectado Por Estos Agujeros, Consolidando El Suelo Y Fortaleciendo La Capa Antes De La Llegada De La Máquina.
Con El Túnel De Servicio Perforado Primero, Esta Inyección De Cemento También Pudo Realizarse Radialmente, Preparando El Terreno De Los Túneles Principales.
Cuando Las Dos Frentes Estaban A Cerca De 100 Metros De Distancia, Los Ingenieros Optaron Por Una “Atracción Suave”: Primero Perforaron Un Agujero Estrecho Uniendo Inglaterra Y Francia, Confirmando El Alineamiento Perfecto.
Luego, Un Pequeño Túnel Piloto Fue Excavado Manualmente, Permitiendo El Emblemático Apretón De Mano Entre Trabajadores De Los Dos Lados En Diciembre De 1990. Solo Entonces La TBM Francesa Rompió La Última Barrera De Suelo, Completando El Túnel De Servicio.
Más Que Un Tubo: Pasajes De Nivel, Ventilación Y Evacuación
Si Imaginas El Túnel De La Mancha Como Un Único Tubo Recto Unido De Punta A Punta, La Realidad Es Mucho Más Compleja.
El Proyecto Final Adoptó Dos Túneles Principales Y Un Túnel De Servicio Central, Interconectados Por Pasajes Transversales A Cada 375 Metros.
Además, Se Crearon Pasajes De Nivel Que Dividen Los 50,5 Km De La Travesía En Seis Tramos Operacionales.
Esta División Permite Desviar Trenes De Un Túnel A Otro En Casos De Mantenimiento O Incidentes, Manteniendo Parte Del Sistema En Funcionamiento Incluso En Situaciones De Emergencia.
El Túnel De Servicio, Mantenido A Una Presión De Aire Más Alta Que Los Túneles Principales, Funciona Como Ruta De Acceso Para Equipos, Corredor De Evacuación Y Pulmón Del Sistema De Ventilación.
Ventiladores Axiales De Gran Porte Envían Aire Fresco Al Túnel De Servicio, Desde Donde Se Distribuye A Los Túneles De Tráfico Por Ventilaciones Y Puertas Controladas.
En Caso De Incendio, La Diferencia De Presión Ayuda A Impedir Que Humo Y Llamas Invadan El Túnel De Servicio, Garantizando Una Ruta Más Segura Para La Huida Y Rescate.
Calor, Aire Comprimido Y El Control De Temperatura
Además Del enemigo invisible De La Presión Del Aire Al Frente Del Tren, Hay Otro Desafío Que No Se Ve, Pero Se Siente: El Calor.
Cuando Trenes De Alta Velocidad Atravesan El Túnel, La Fricción Con El Aire Genera Una Cantidad Significativa De Calor, Que En El Ambiente Confinado No Puede Disiparse Con Facilidad.
Para Evitar Que La Temperatura Suba A Niveles Peligrosos, Un Sistema De Tuberías Transporta Agua Fría Atraviesa Del Túnel, Absorbiendo Parte De Ese Calor Y Ayudando A Mantener La Temperatura Alrededor De 25 ºC.
Sin Ese Control Térmico, Las Condiciones De Operación Podrían Afectar Tanto El Confort De Los Pasajeros Como La Fiabilidad De Los Equipos.
Es La Combinación Entre Ventilación, Conductos De Alivio, Control De Temperatura Y Ingeniería De Flujo De Aire La Que Mantiene El Enemigo Invisible Bajo Control, Garantizando Viajes Estables, Silenciosos Y Mucho Más Suaves De Lo Que La Física Bruta Permitiría.
Un Viaje Por El Túnel De La Mancha, Bajo La Mirada De La Ingeniería
En Un Viaje Real, El Pasajero Embarca En Coquelles, En Francia, A Cerca De 6 Km De La Costa, Y Sigue Hacia El Reino Unido Sin Percibir La Complejidad Escondida En Las Paredes Alrededor.
El Trayecto Parece Simple, Casi Recto, Pero En La Práctica El Tren Recorrido Un Camino Cuidadosamente Planeado A través De La Capa De Yeso, Cruzando Pasajes De Nivel, Conductos De Alivio Y Redes De Ventilación Invisibles.
Si Algún Problema Técnico Surge En Una Sección, Vehículos De Mantenimiento Entran Por El Túnel De Servicio, Pasan Por Puertas Robusta Y Transitan Por Los Pasajes Transversales Hasta Alcanzar El Punto Exacto De La Ocurrencia.
La Operación Está Diseñada Para Que, Siempre Que Sea Posible, Parte Del Sistema Permanezca Activa, Incluso Ante Imprevistos.
Bajo El Mar, Cada Metro De Rieles Es Sostenido Por Decisiones De Ingeniería Que Equilibran Fuerzas Invisibles, Desde El Aire Comprimido Al Frente Del Tren Hasta El Calor Generado Por El Viaje. Es Así Como El Túnel De La Mancha Transforma Un Escenario Hostil En Un Corredor Seguro Entre Dos Países.
¿Y Tú, Ya Habías Imaginado Que El Mayor Enemigo Del Túnel De La Mancha Es Un Enemigo Invisible Hecho Solo De Aire, Presión Y Calor?
